杠杆重锤式锅炉蒸汽安全阀结构

　　这款杠杆重锤式蒸汽安全阀，是工业锅炉供汽系统里最经典的超压泄放部件，常见于中小型燃煤、燃气工业锅炉的主蒸汽管路顶端，也会配套在蒸汽分汽缸、承压蒸汽储罐的顶部接口位置，核心作用是在密闭蒸汽系统的压力超过设定安全阈值时，自动开启泄放多余蒸汽，待系统压力回落至额定工作区间后自动回座密封，避免承压容器、管路因超压发生爆裂、泄漏等安全事故，是蒸汽承压系统里强制要求配置的安全保护部件，没有冗余的电子控制结构，纯机械动作的可靠性是它在工业场景沿用多年的核心优势。

　　从结构设计逻辑来看，这款阀采用经典的杠杆力矩平衡原理，阀瓣的密封压紧力由杠杆端部的重锤重力通过杠杆力矩放大后提供，区别于弹簧式安全阀依靠弹簧弹力提供密封力的结构，它的整定压力调整不需要更换不同刚度的弹簧，只需要沿杠杆轴向移动重锤的固定位置，改变力臂长度就能精准调整泄放压力阈值，调整过程直观可测，现场运维人员不需要复杂的专用工具就能完成整定，对长期运行在高温蒸汽环境的工况来说，不会出现弹簧长期高温下蠕变导致整定压力漂移的问题，适配长期稳定运行的固定式蒸汽供汽场景。

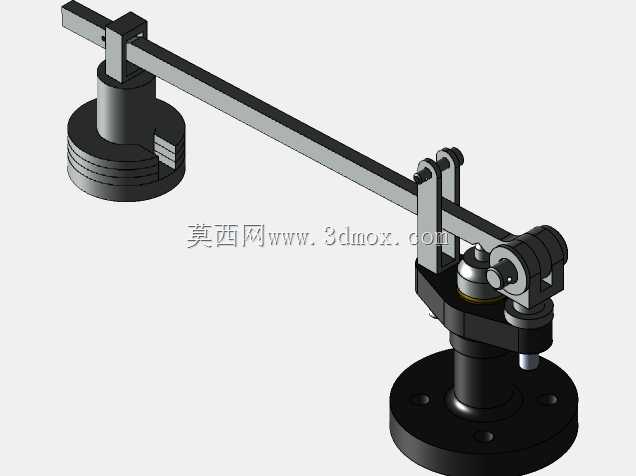

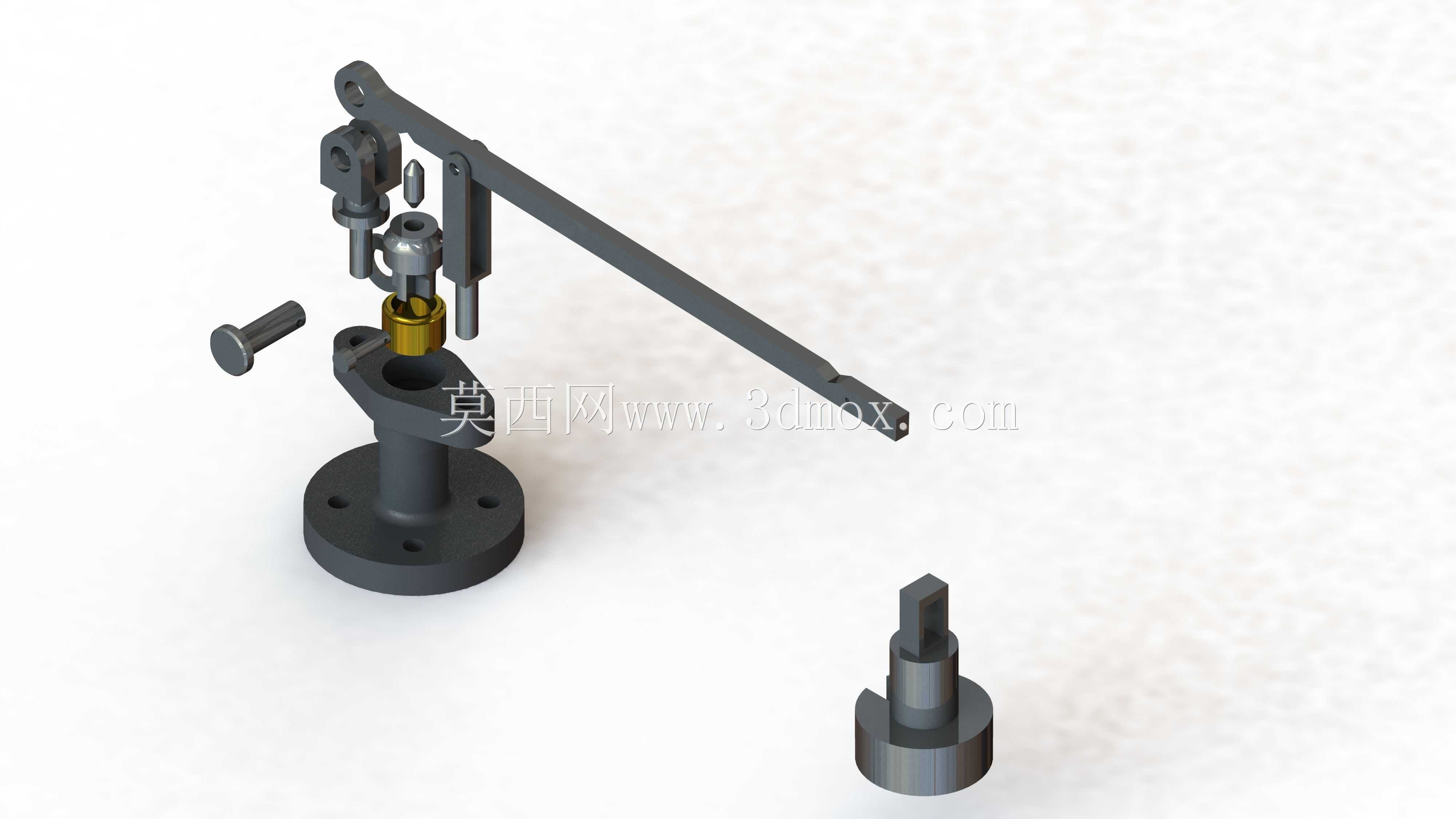

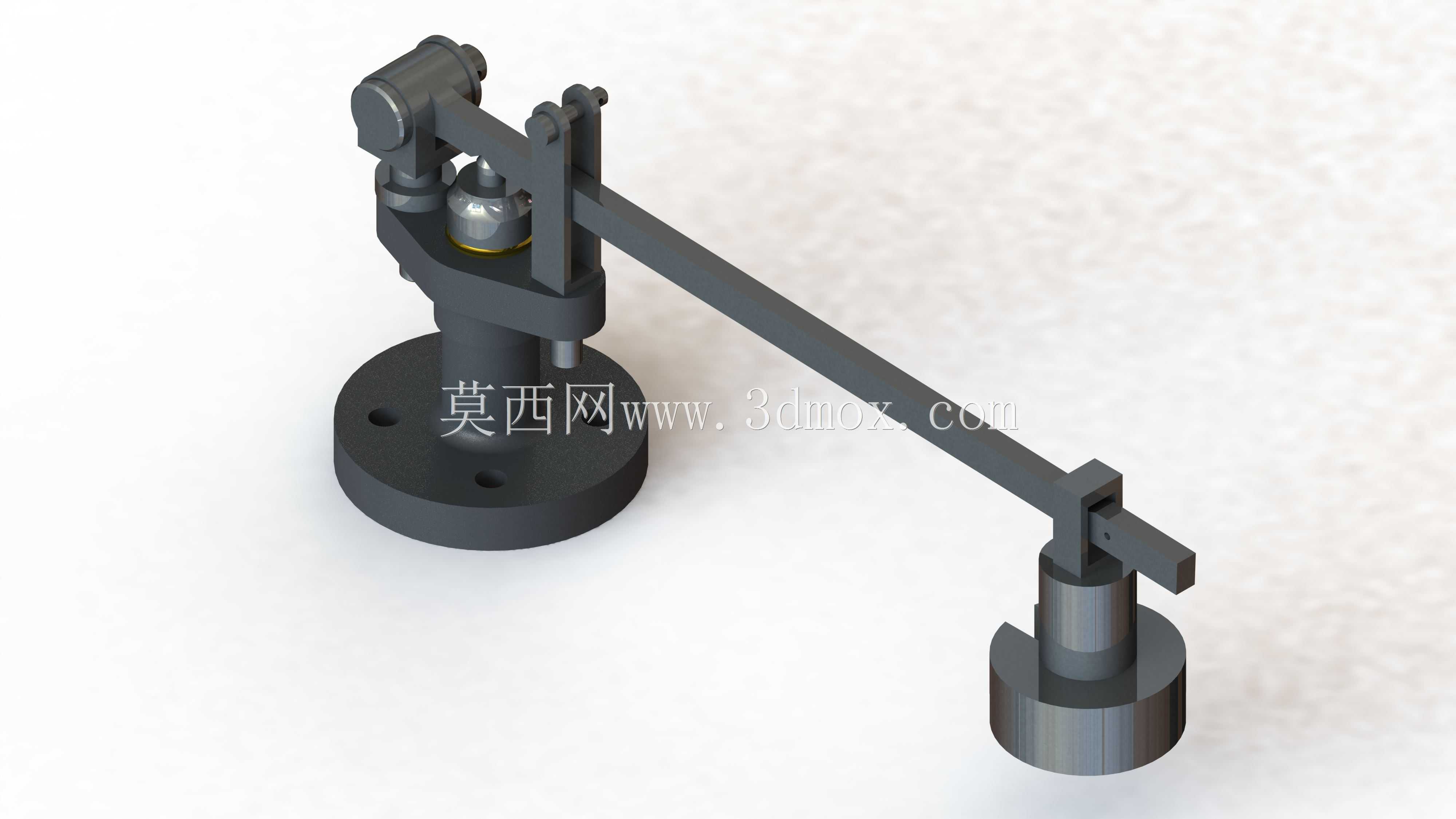

　　整体结构分为三个核心部分：底部是带圆形安装法兰的阀座基体，法兰上预留三个均匀分布的螺栓安装孔，安装时直接和容器或管路顶部的对应法兰通过螺栓紧固，密封面采用锥面硬密封结构，适配高温蒸汽的冲蚀工况，密封面堆焊硬质合金层，长期启闭动作下也能保持密封性能，避免正常工作压力下出现蒸汽跑冒滴漏；中部是杠杆支撑铰架，铰支点采用耐磨销轴结构，杠杆摆动过程中阻尼极小，压力达到阈值时能瞬间开启，不会出现卡涩导致的泄放滞后，杠杆采用等截面矩形钢质结构，表面做发黑防锈处理，杆身加工有均匀的定位刻度槽，方便重锤位置调整后做位置标记，避免运行过程中重锤移位导致整定压力变化；端部的重锤采用圆柱式铸铁配重块，通过锁紧螺钉固定在杠杆上，自身重量经过精准配重，配合杠杆的力臂比，能覆盖常用工业锅炉0.3-1.0MPa的常用蒸汽压力整定区间。

　　安装边界上，这款阀的底部法兰为标准DN25公称通径适配尺寸，法兰外径115mm，螺栓孔中心圆直径85mm，适配M12的连接螺栓，整体安装高度从法兰密封面到重锤底部约280mm，杠杆水平方向总长度约320mm，安装时需要在阀的泄放口侧预留足够的杠杆摆动空间，周边不能布置其他管路或设备构件，避免杠杆动作时发生碰撞卡滞，同时泄放口需要接导向排汽管，将泄放的高温蒸汽引导至安全排放位置，避免高温蒸汽喷溅伤及现场运维人员。设计时特意将铰支点的位置做了偏心优化，阀瓣开启后杠杆的重心会略微偏移，保证泄放过程中阀瓣能保持全开状态，不会出现频跳或颤振，待压力回落至回座压力值时能平稳闭合，不会因为冲击导致密封面损伤。
