蜗轮蜗杆沟槽式蝶阀三维结构设计

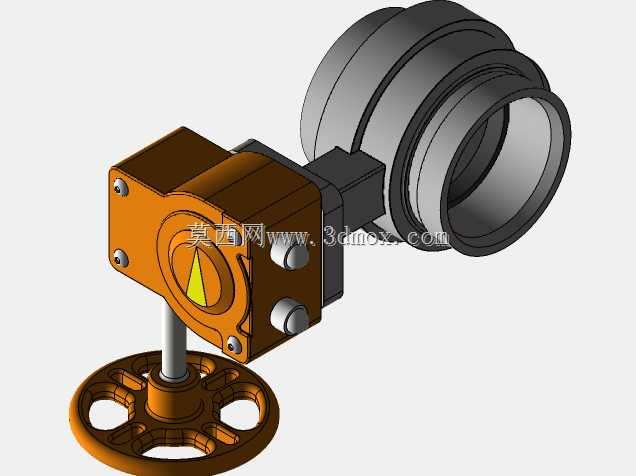

　　这款沟槽连接蜗轮蝶阀的三维建模，完全围绕民用给排水、消防喷淋、暖通循环水等常见管道系统的实际安装需求搭建，建模过程中优先考虑了现场安装的边界约束，阀体两端采用标准沟槽式连接结构，无需焊接法兰，安装时仅需配套卡箍卡在管道端的沟槽内即可完成固定，相比法兰式蝶阀能节省至少40%的安装工时，尤其适合空间紧凑的管井、吊顶内管线布设场景。从功能实现逻辑来看，该阀采用蜗轮蜗杆减速机构驱动阀板转动，手轮输入的扭矩经过蜗轮副放大后传递给阀杆，即便在管道内流体压力较高的工况下，操作人员也无需借助加力杆即可轻松完成启闭操作，同时蜗轮副具备反向自锁特性，可避免阀板受流体冲击自行移位，保证开度调节的稳定性。建模时对各部件的配合间隙做了符合工程实际的还原：

　　阀板与阀体密封面预留了合理的压缩量，既保证密封性能又不会出现启闭卡涩；蜗轮箱体与阀杆的配合处设置了轴套安装位，对应实际产品中的耐磨衬套结构，可降低长期启闭过程中的磨损量；手轮采用轮辐式镂空结构，在保证操作握持强度的前提下减轻了整体重量，同时手轮中心的开度指示标识与阀板转动角度同步，操作人员可直观判断当前阀门的启闭状态。在安装边界的尺寸还原上，模型严格对应同通径沟槽蝶阀的实际外形尺寸，阀体的轴向长度、沟槽的深度与卡箍配合尺寸、手轮的操作回转半径、蜗轮箱体的突出高度都做了1:1还原，设计人员在做管线排布时可直接调用该模型进行碰撞检查，提前规避手轮操作空间不足、阀体与周边管线干涉等常见问题。模型还还原了产品的细节结构，比如蜗轮箱体上的紧固螺栓位置、阀杆处的密封压盖结构、阀体与驱动机构的连接法兰定位孔，这些细节可帮助结构设计人员理解该类阀门的装配逻辑，也可作为非标阀件改型设计的参考基础。
