法兰连接式防逆流蒸汽截止阀结构设计

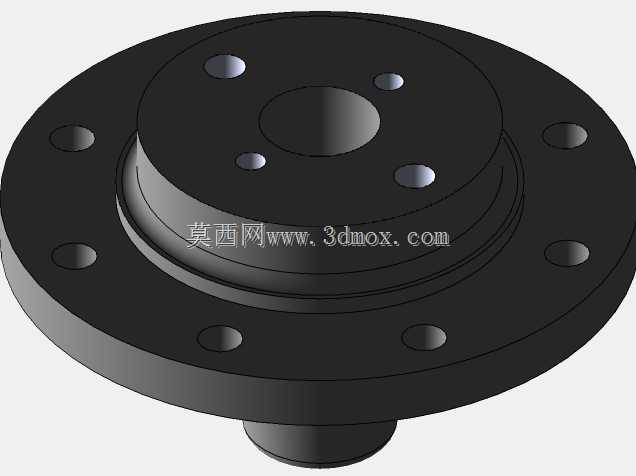

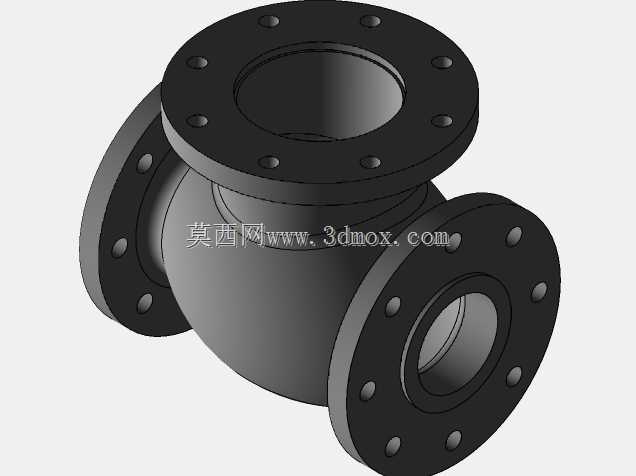

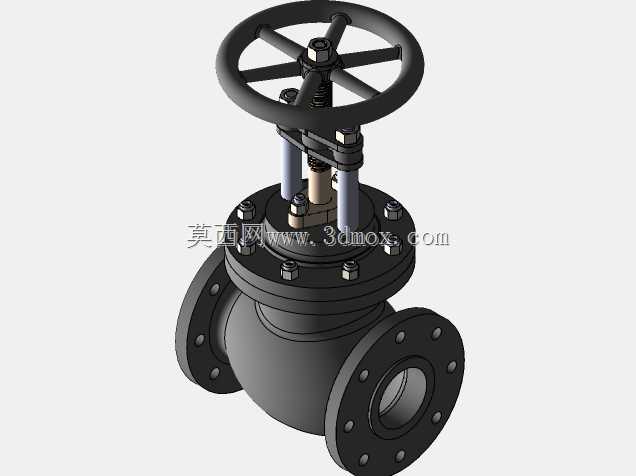

　　在工业蒸汽输送管网、化工换热系统、食品加工蒸汽灭菌线、热电联产输配支路中，这类带手轮操作的法兰式蒸汽阀是管路介质管控的核心部件，核心作用是阻断蒸汽反向回流，同时精准管控管路内蒸汽的通断状态，避免下游冷凝水或异压介质倒灌进上游高温蒸汽管路，引发水击、管路压力失衡甚至设备损坏的问题。从结构设计逻辑来看，该阀采用直通式法兰连接结构，阀体为铸钢成型的流线型流道，相比直角式结构流阻更低，适配大流量蒸汽输送场景，手轮通过阀杆带动阀芯做垂直升降运动，实现密封副的贴合与分离，阀杆部位设置多级填料密封结构，配合阀盖处的均布螺栓紧固压合，可耐受1.6MPa级别的饱和蒸汽工作压力，杜绝阀杆部位的蒸汽外漏问题。安装边界上，两端法兰采用PN16标准法兰尺寸，

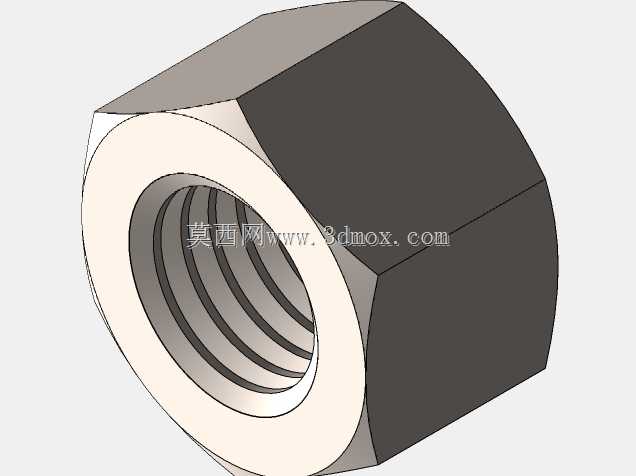

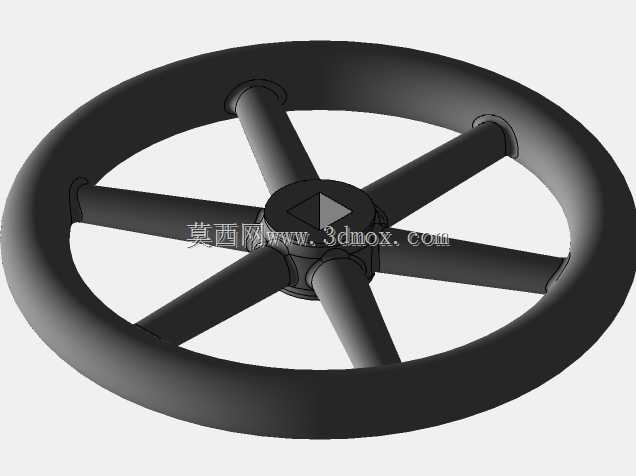

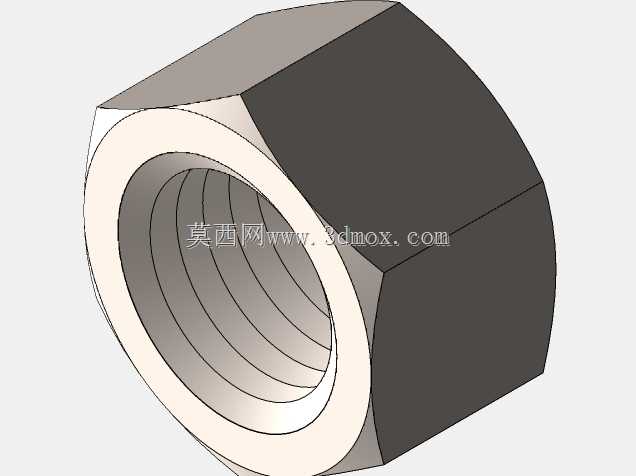

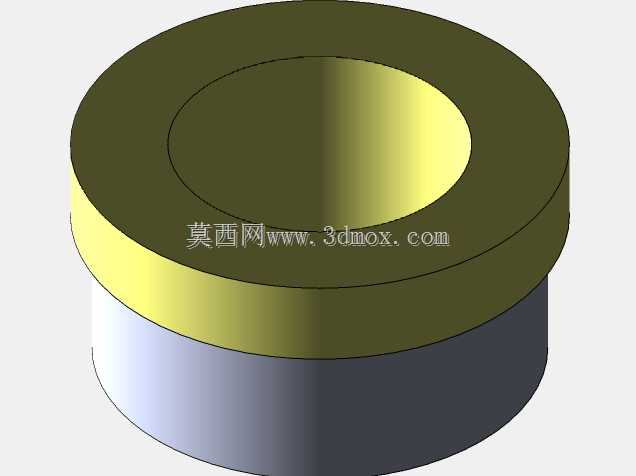

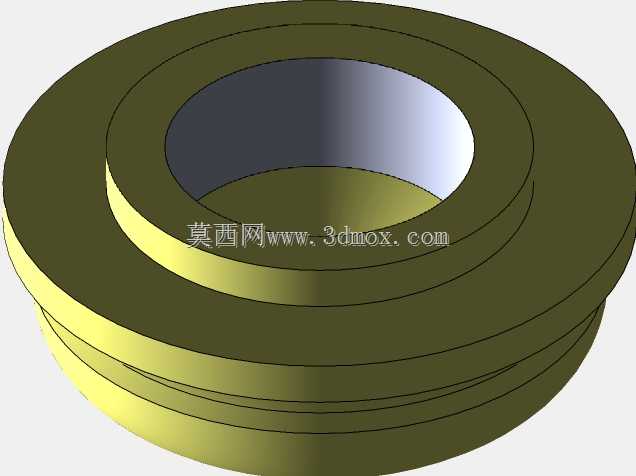

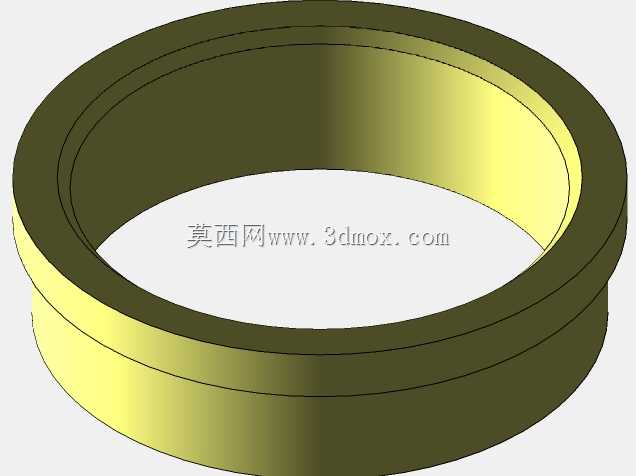

　　法兰端面的螺栓孔均布设置，可直接与同压力等级的管路法兰配对安装，安装时需预留手轮操作的上部空间，手轮直径适配常规手动操作力矩，无需额外加装助力机构即可完成启闭操作，手轮下方的阀杆行程可直观反馈阀门的启闭状态，方便现场运维人员快速判断管路通断。功能特性层面，阀芯密封面采用堆焊硬质合金设计，可耐受高速蒸汽流的长期冲蚀，同时密封副的锥面配合结构可保证正向流通时的流态稳定，反向受压时密封面可实现自紧式密封，无需额外增设止回阀即可完成防逆流功能，减少管路的安装节点与泄漏风险点。建模过程中对阀体的壁厚做了等强度优化，流道转弯处做了圆弧过渡处理，减少蒸汽流动过程中的涡流损失，阀盖与阀体连接的螺栓组做了对称均布设计，保证紧固时密封面受力均匀，

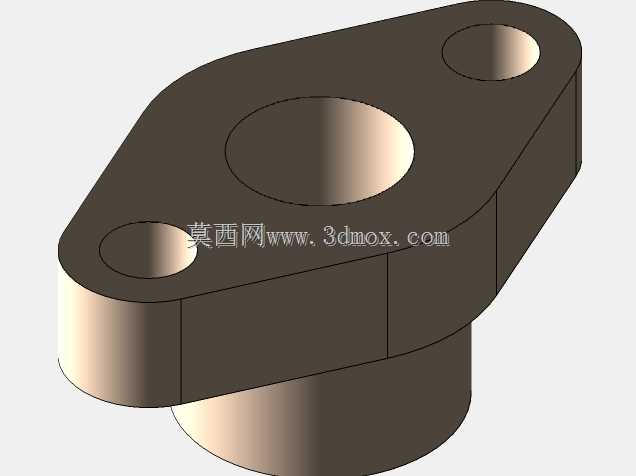

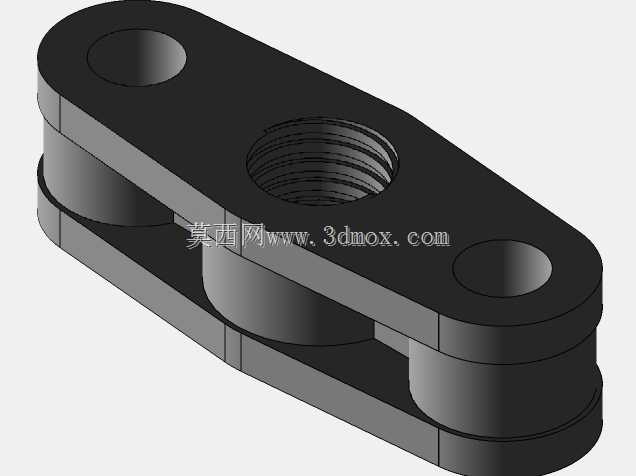

　　避免局部压合不足引发的外漏问题，填料压盖采用可调式结构，长期使用出现填料磨损泄漏时，可在线紧固压盖螺栓完成密封补偿，无需拆解整个阀门即可完成运维操作。这类阀门通常安装在蒸汽主管路的分支入口、换热设备的蒸汽进口端、分汽缸的出口支路位置，选型时需匹配管路的公称通径与工作压力等级，安装时需保证介质流向与阀体标注方向一致，才能实现防逆流的功能，手轮操作位置需避开高温管路的直接烘烤，方便运维人员操作的同时避免烫伤风险。
