直列四缸发动机活塞连杆曲轴总成结构

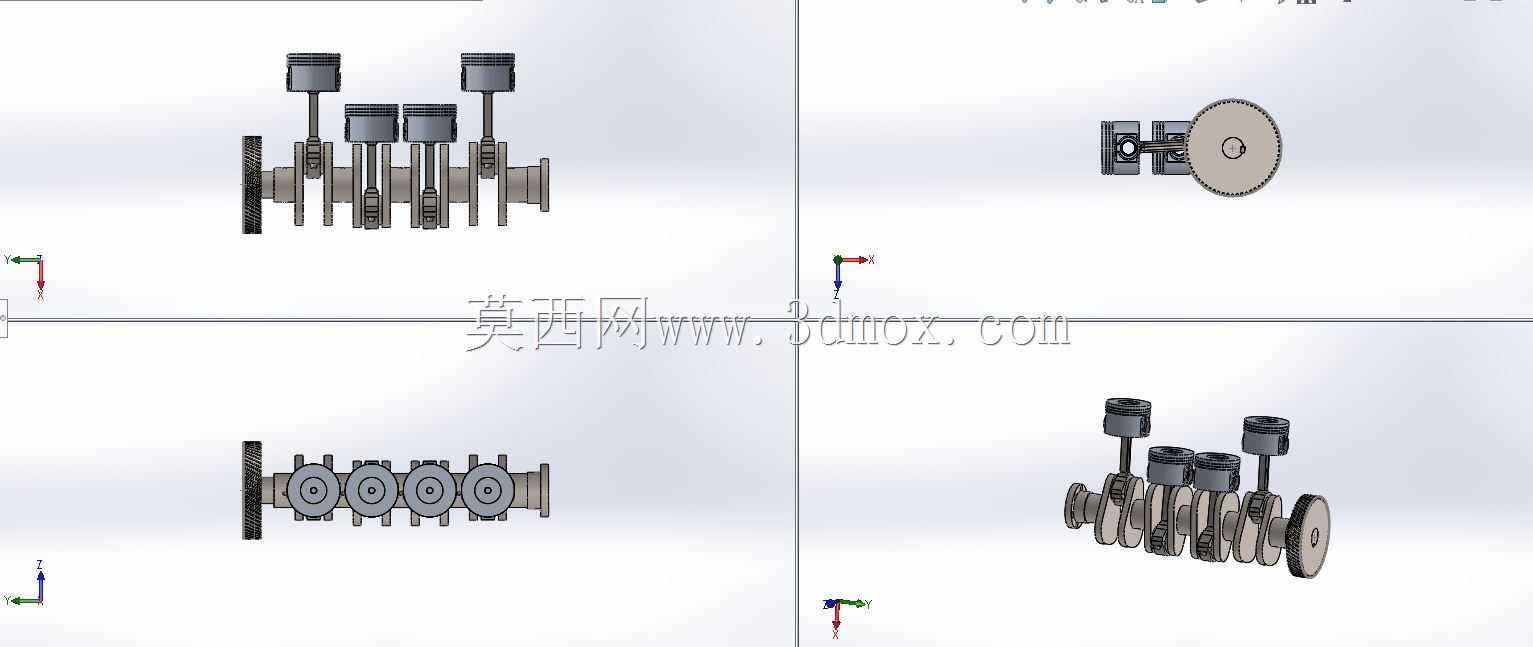

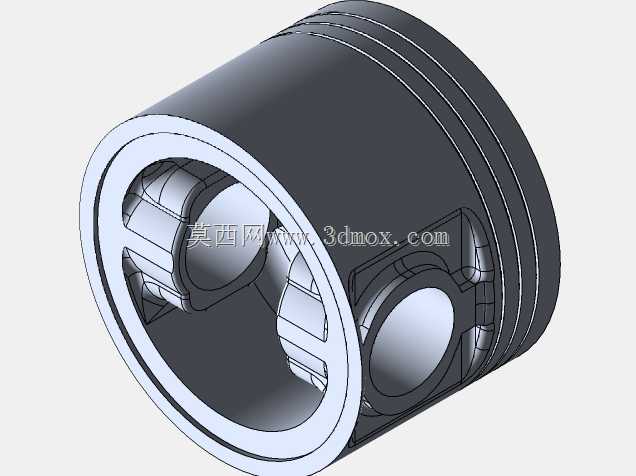

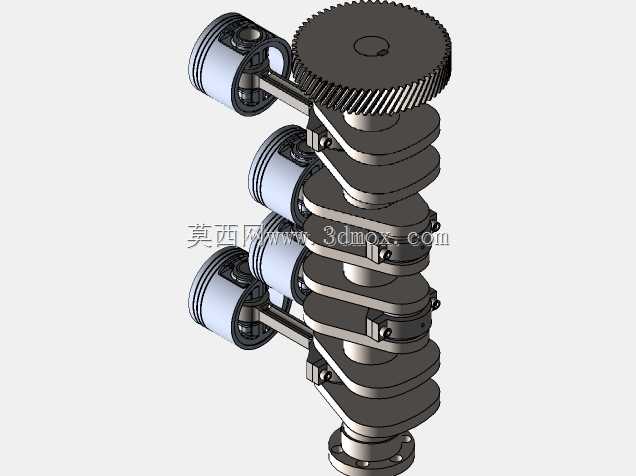

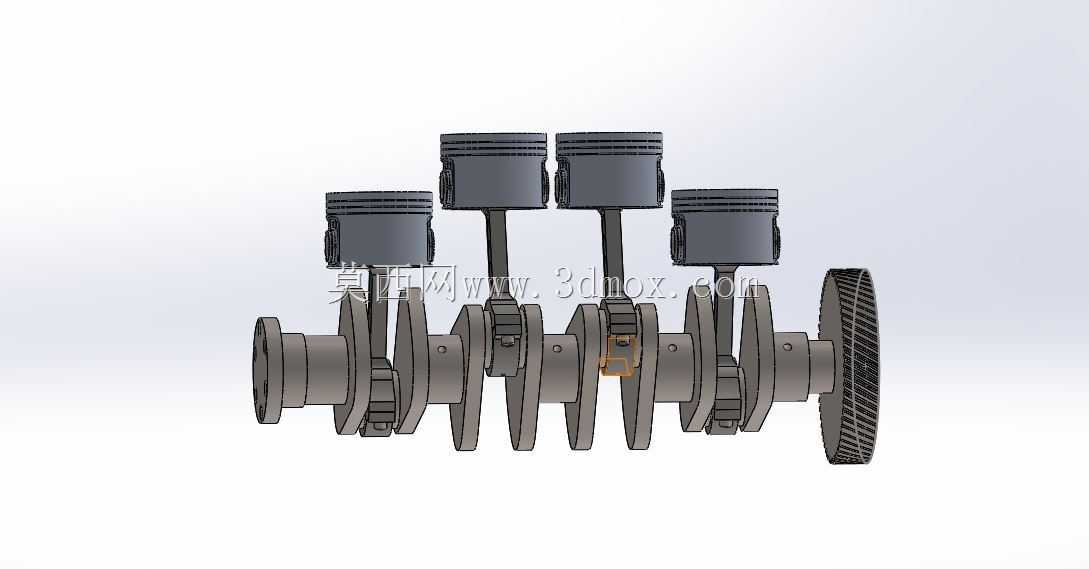

　　这套曲柄连杆机构是往复式内燃机的核心动力转换单元，主要应用在乘用车、轻型商用车的小排量四冲程动力总成中，也可作为小型工程机械、农用动力机械的动力核心部件使用。整套机构承担着将活塞顶部承受的燃气爆发压力，通过连杆传递转换为曲轴的旋转扭矩，最终向外输出动力的核心职能，同时还负责驱动配气机构、冷却水泵、机油泵、发电机等发动机附属附件运转。从结构设计逻辑来看，这套直列四缸的布置采用等缸心距设计，四个活塞沿曲轴轴向等距排布，相邻工作缸的曲柄销错开180度，能够保证四个缸的做功行程均匀交替，让整机运转的一阶、二阶惯性力得到较好平衡，降低整机振动幅度，提升动力输出平顺性。活塞部分采用平顶式燃烧室配合设计，裙部预留了活塞销安装孔位，

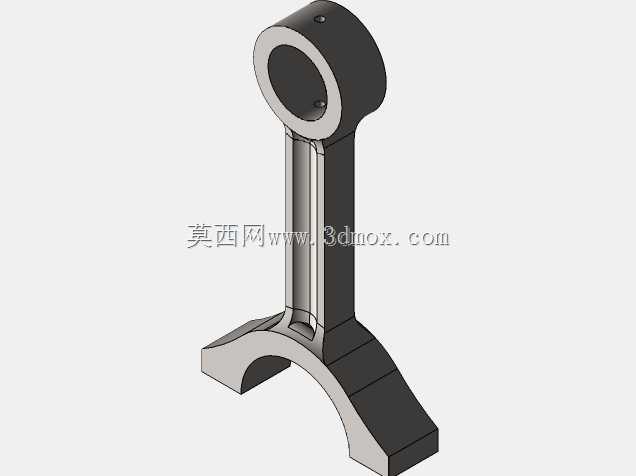

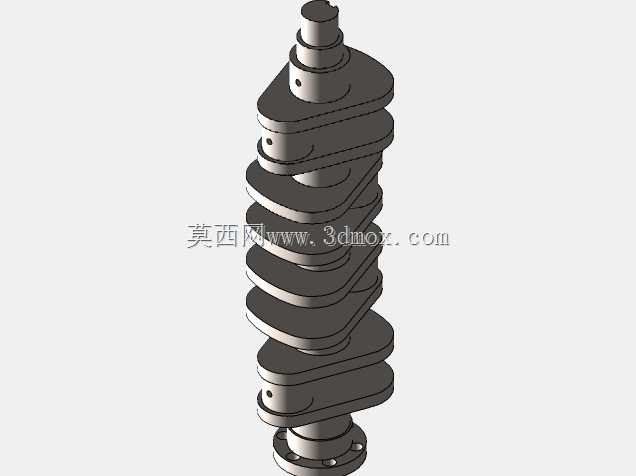

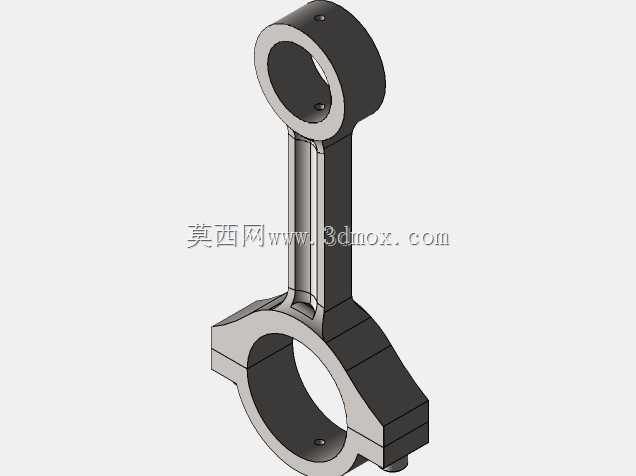

　　环带区域设置了气环与油环的安装槽，气环负责密封燃烧室高压燃气，油环负责刮除缸壁多余机油，避免机油窜入燃烧室参与燃烧，活塞与缸壁的配合间隙预留了热膨胀余量，保证发动机在正常工作温度下不会出现卡滞、拉缸问题。连杆部分采用锻钢材质的工字形截面设计，兼顾结构强度与轻量化要求，小头端通过活塞销与活塞铰接，大头端采用剖分式结构与曲轴的连杆轴颈配合，轴瓦安装面预留了合适的过盈量，保证轴瓦装配后不会出现转动、移位，连杆大小头的中心距经过严格匹配，确保活塞在上止点、下止点位置时的行程符合设计压缩比要求。曲轴部分采用整体式锻造结构，四个连杆轴颈对应四个气缸的连杆安装位，主轴颈设置在相邻连杆轴颈之间，通过主轴承座固定在发动机缸体上，

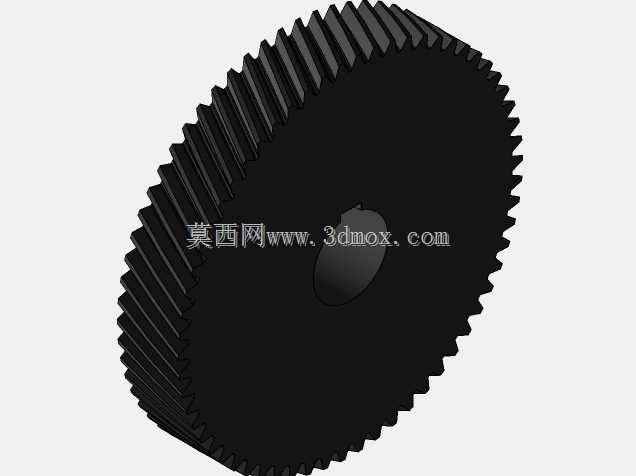

　　曲轴前端预留了正时齿轮、皮带轮的安装位，后端集成了飞轮安装法兰与启动齿圈，启动时启动电机驱动齿圈带动曲轴旋转完成点火启动，飞轮端的转动惯量设计能够储存做功行程的能量，带动曲轴顺利越过排气、进气、压缩三个非做功行程，保证运转连续性。整套机构的安装边界需要匹配对应缸径的气缸体，曲轴轴向窜动间隙、连杆大头侧向间隙、活塞与缸壁配合间隙都需要严格按照装配公差要求调整，各摩擦副表面需要预设润滑油道，保证运转过程中压力机油能够持续到达摩擦表面形成油膜，降低磨损与运转阻力。
