化学品储槽配套加药输送集成装置

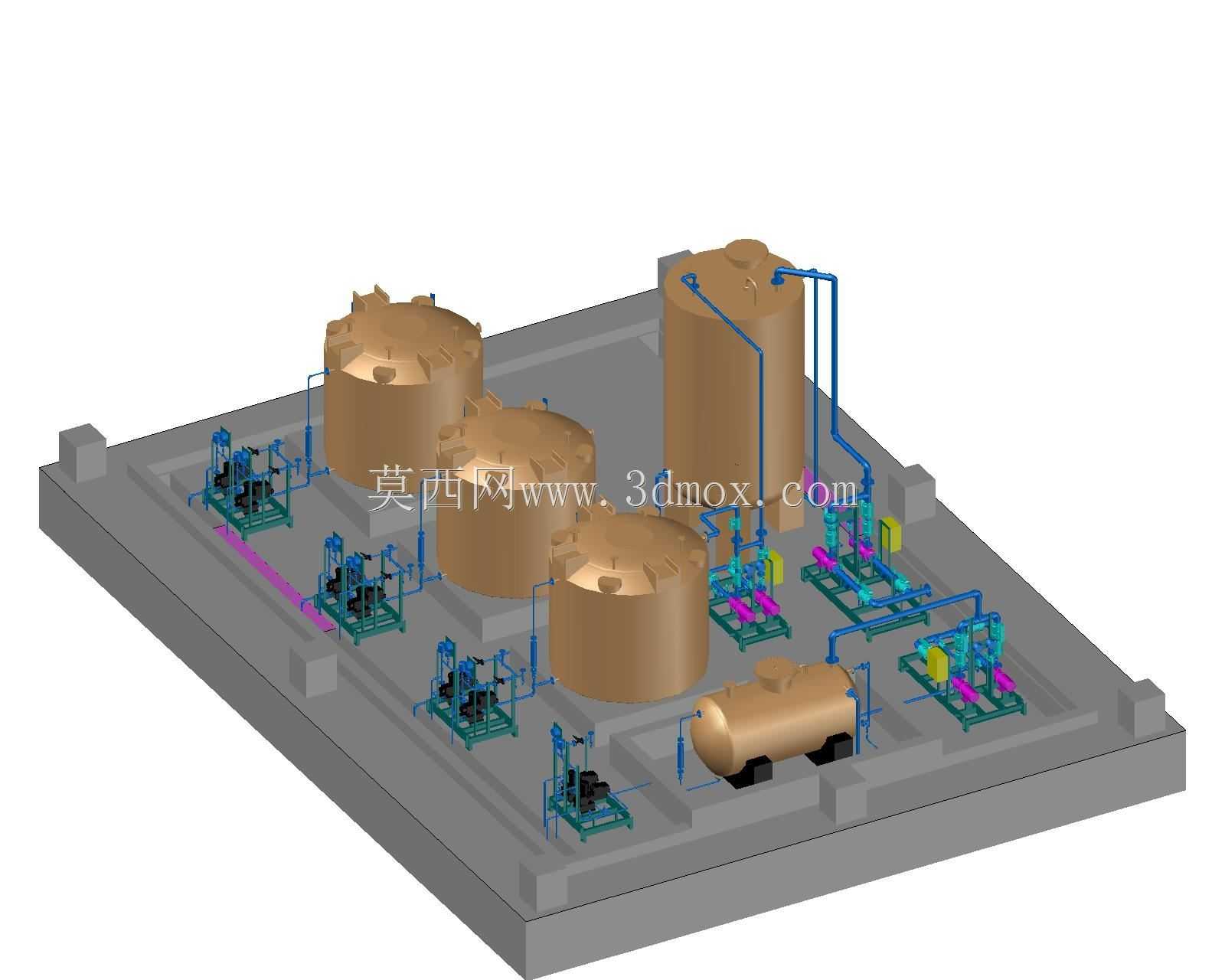

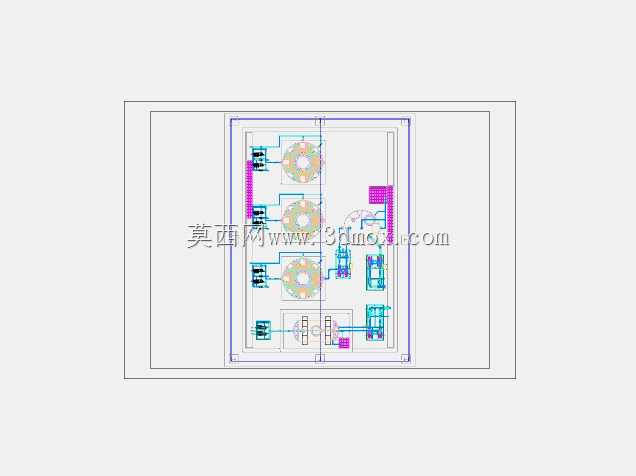

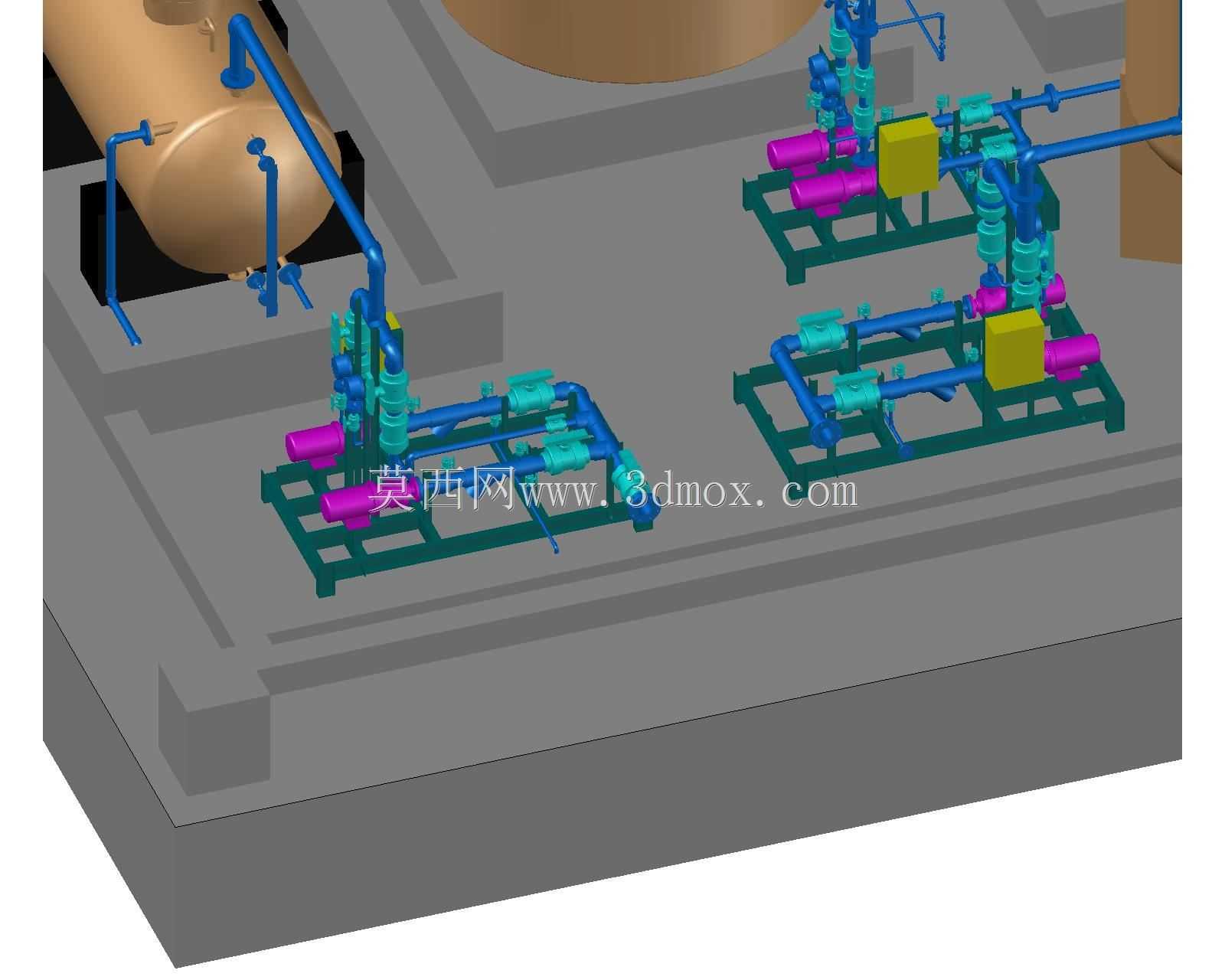

　　这套集成装置主要面向水处理、化工制程、表面处理等需要精准投加化学药剂的生产场景，把药剂存储、输送、计量投加的功能整合在同一撬装底座上，省去现场分散安装的管线对接、基础找平工作量，进场后仅需对接进料口、出料口与动力源即可投入使用。从结构布局来看，不同容积的立式储槽承担不同药剂的存储功能，卧式缓冲罐用来平衡管路压力波动，避免加药泵入口出现气蚀影响计量精度，每台加药泵进出口都设置了独立的阀门组与支撑结构，管路采用分层排布，蓝色工艺管线清晰区分药剂流向，不同泵组之间预留了足够的检修操作空间，运维人员可以在不影响相邻单元运行的前提下完成易损件更换、流量校准作业。设计阶段优先考虑了安装边界的适配性，整体撬座采用一体化混凝土基座样式的承托结构，

　　所有外凸的管路、泵体都没有超出底座轮廓，运输过程中不需要额外做突出部件的防护，现场就位时也不需要为外伸构件预留额外的安装空隙，底座上预设的泵组安装位、储槽固定点都做了加强处理，能承受满罐状态下的静载荷与泵组运行时的振动载荷，避免长期运行出现基础沉降、管路错位的问题。功能层面，这套装置可以同时完成多种化学药剂的存储与定量投加，不同泵组可以独立调节流量，适配不同工艺段的药剂投加量需求，管路上的阀组可以快速切断单路介质，方便在不停机的状态下完成单泵维护，储槽顶部的接口预留了排气、液位检测、进料的安装位，不需要现场二次开孔改造。从建模细节来看，所有管路的弯头、法兰连接位置都还原了实际工程的安装尺寸，泵组的底座固定孔位、

　　储槽的支脚位置都和实际工业产品的安装参数一致，结构设计从业者可以直接参考这套布局做同类型撬装加药装置的方案设计，设备选型人员也可以通过模型直观判断不同组件的排布合理性，核算现场安装需要预留的操作通道、检修空间，避免现场安装时出现管线碰撞、操作空间不足的问题。
