化学品储槽配套加药输送装置结构

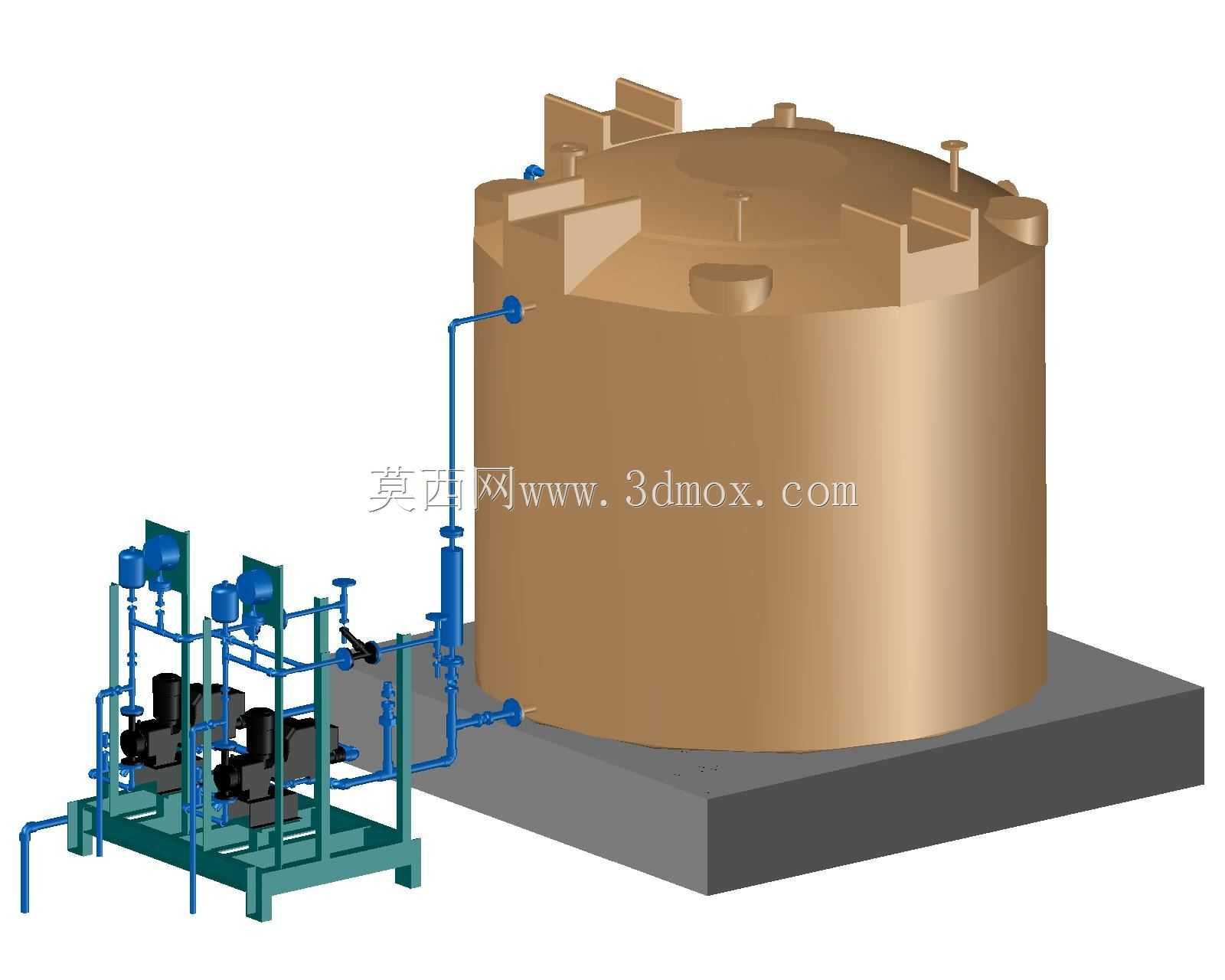

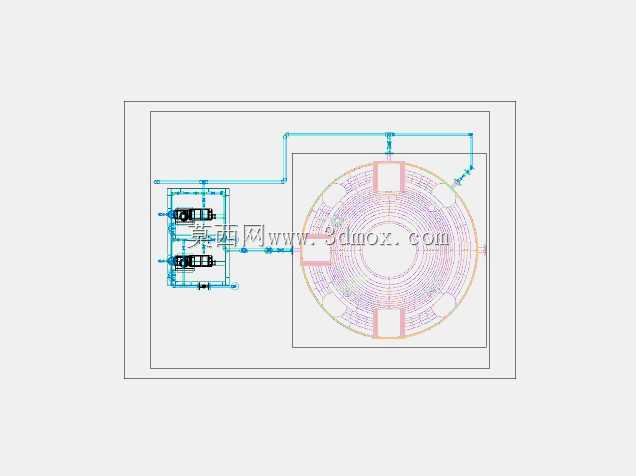

　　在水处理、化工制程、工业循环水系统的药剂投加工段，这类储药加药一体化装置是核心工艺单元，承担着药剂存储、精准定量投加的功能，直接影响工艺段的反应稳定性与药剂消耗控制水平。整套装置的布局逻辑围绕操作便利性与管路流阻优化展开，立式圆柱形储药罐放置在混凝土基座上，基座高度预留了罐底排污阀的操作空间，同时避免罐底长期接触地面积水造成腐蚀，罐顶设置的人孔、呼吸口、进料口结构，分别对应检修、罐内气压平衡、药剂补加的实际需求，罐壁的液位计接口可直接配套磁翻板液位计，实现储药量的实时观测。旁侧的加药泵组采用撬装式框架结构，框架采用型钢焊接成型，底部预留地脚螺栓安装孔，可直接固定在设备基础上，无需现场二次拼装泵组支架，大幅缩减现场安装的施工周期。

　　泵组的进出口管路均设置了阀门、过滤器与阻尼器，过滤器可截留药剂中的固体杂质，避免杂质进入泵腔造成计量泵的单向阀卡涩，阻尼器则用于平抑计量泵工作时产生的管路脉冲，降低管路振动与水锤风险，管路的排布严格遵循横平竖直的工程规范，弯头处采用大曲率半径的管件，减少药剂输送过程中的局部阻力损失，同时管路支架与撬装框架做刚性连接，避免泵运行时的振动造成管路焊缝疲劳开裂。设计过程中重点考虑了安装边界的适配性，储药罐的直径与高度匹配常规工业厂房的层高与门洞尺寸，撬装泵组的整体宽度满足标准设备通道的运输要求，罐与泵组之间的连接管路预留了法兰对接余量，现场安装时无需额外调整设备主体位置即可完成管路对接。针对不同药剂的腐蚀特性，

　　这套结构可灵活调整过流部件的材质，储药罐可根据药剂属性选用PE、碳钢衬塑或者不锈钢材质，泵头与管路阀门也可对应更换适配材质，满足酸碱类、絮凝剂类、阻垢剂类等不同工业药剂的存储与投加需求。泵组的布局预留了足够的操作空间，日常巡检时可直接观察每台泵的运行状态，更换密封件、清理过滤器时无需拆卸周边其他部件，单台泵故障时可通过进出口阀门切断隔离，不影响整套装置的连续运行，适配工业现场连续生产的工况要求。
