带开关四位多孔排插结构设计方案

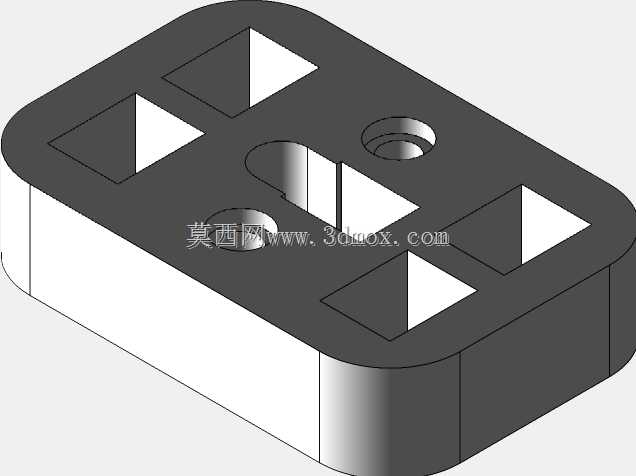

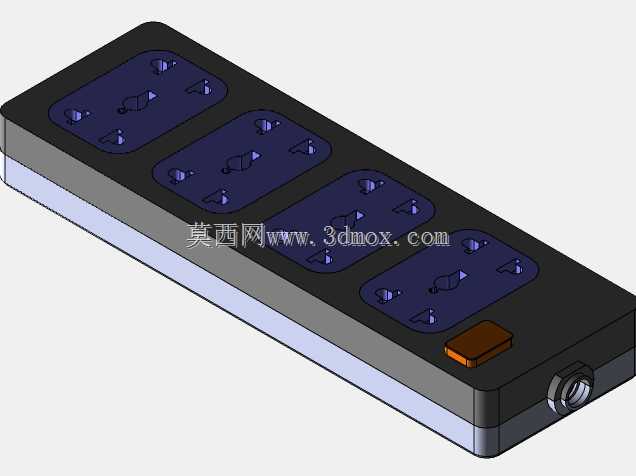

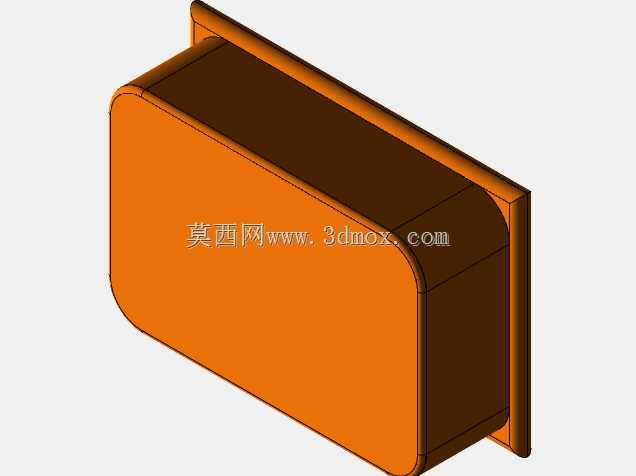

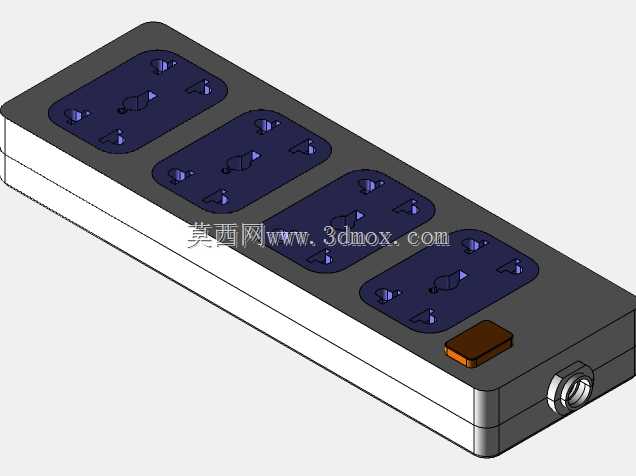

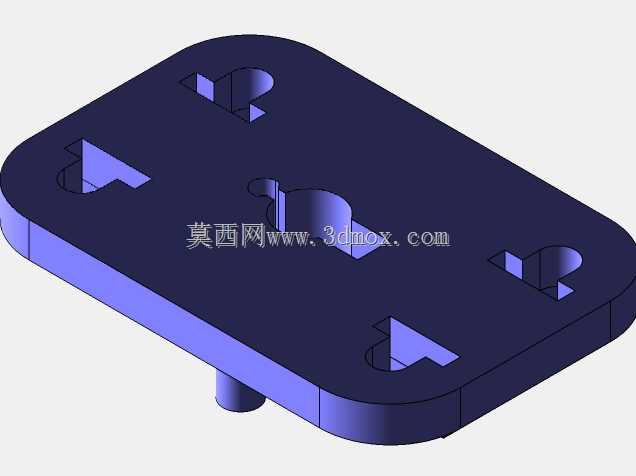

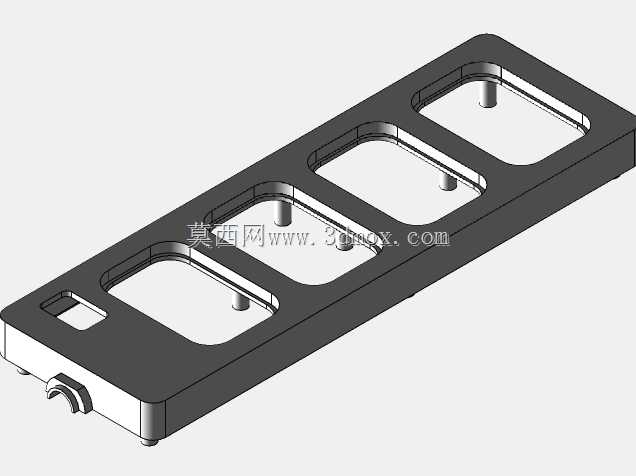

　　这款排插类电源连接器的设计，首先围绕民用及小型办公场景的取电需求展开，日常工位多设备供电、临时检修作业取电、小型测试台多仪器接驳都是它的核心应用场景，能同时满足多个国标三插、两插设备的取电需求，解决单墙面插座接口不足的问题。从功能特性来看，产品在进线端设置了独立的船型翘板开关，无需频繁插拔总插头即可控制整路供电通断，操作时的按压反馈清晰，开关帽高出壳体表面1.5mm左右，戴薄劳保手套也能准确操作，避免误触。四个插孔模组沿壳体长度方向等距排布，相邻两组插孔的中心间距预留了足够空间，即便插入大尺寸电源适配器也不会出现相邻接口被遮挡的情况，每个插孔内部都设置了防误触保护门结构，单孔插入时需要达到一定按压力度才能导通，

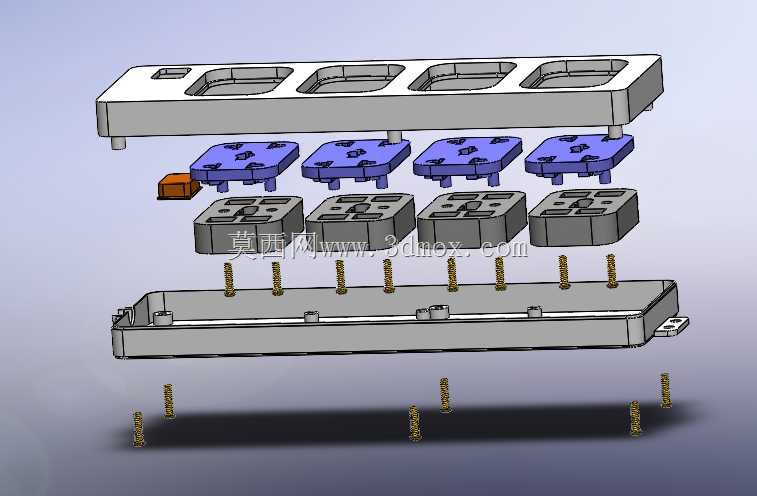

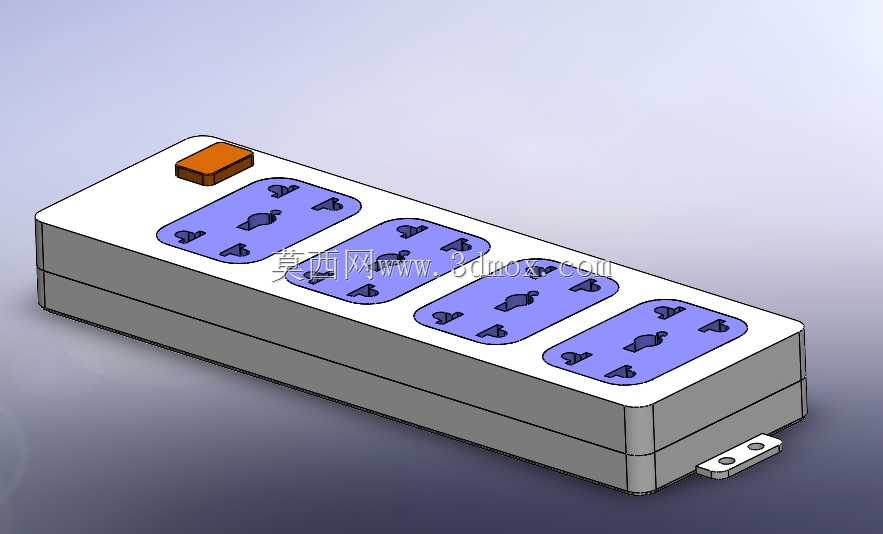

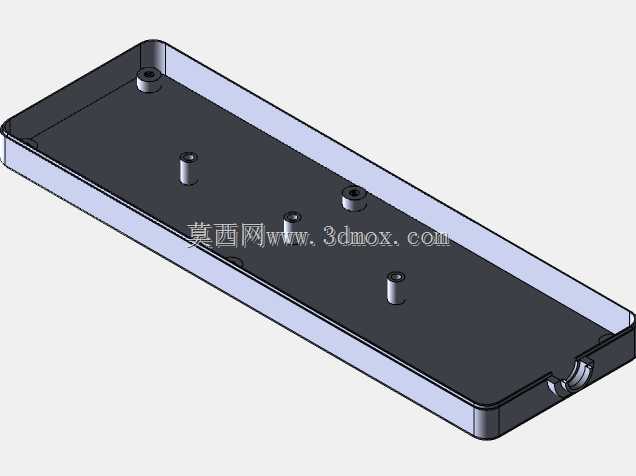

　　降低孩童误触或者异物掉入引发的安全风险。设计思路上优先考虑壳体的结构强度与装配便利性，上下壳体采用卡扣加隐藏式螺丝的固定方式，壳体边缘做了R3的圆角过渡，既避免锐边划伤使用者，也能在跌落时分散冲击力，减少壳体开裂的概率。壳体尾部设置了带安装孔的固定挂耳，既可以平放在桌面、地面使用，也能通过自攻螺丝固定在墙面、设备机架侧面，适配不同的安装场景。外形尺寸方面，整体长宽高比例适配常规桌面走线空间，壳体厚度控制在合理范围，不会因为内部铜带排布导致壳体过于臃肿，底部设置了四个点状防滑胶垫的安装位，平放时与接触面的摩擦力足够，插拔插头时不会轻易移位。内部铜带采用一体化冲压成型的结构设计，减少焊接点带来的接触电阻过大、虚接发热的问题，

　　铜带的弯折弧度、与插套的配合间隙都经过反复校核，保证插头插入时的夹持力稳定，多次插拔后也不会出现松垮接触不良的情况。进线口位置设置了防弯折护套，避免电源线反复弯折导致线芯断裂，护套的出线角度做了斜向优化，贴墙安装时不会因为线材顶到墙面导致排插无法贴合安装面。
