皮带张紧调节支撑装置结构设计

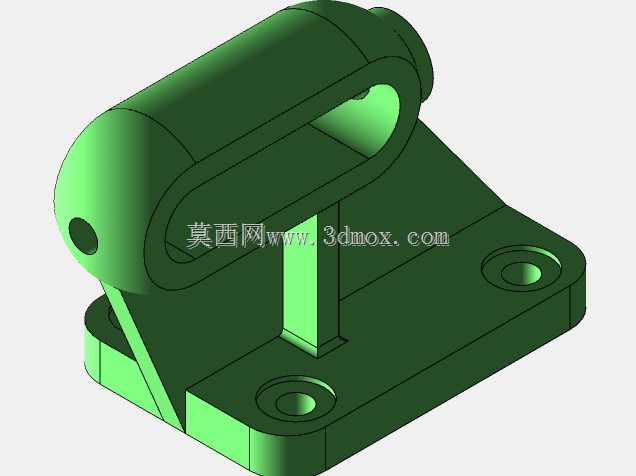

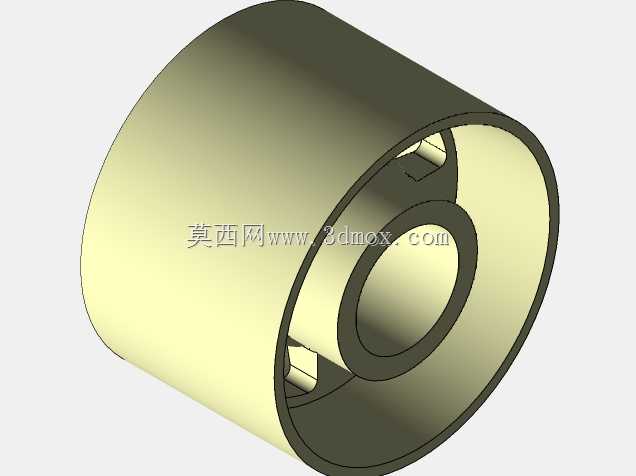

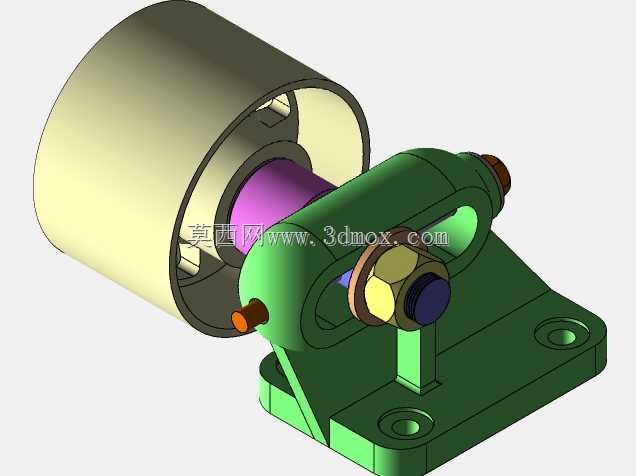

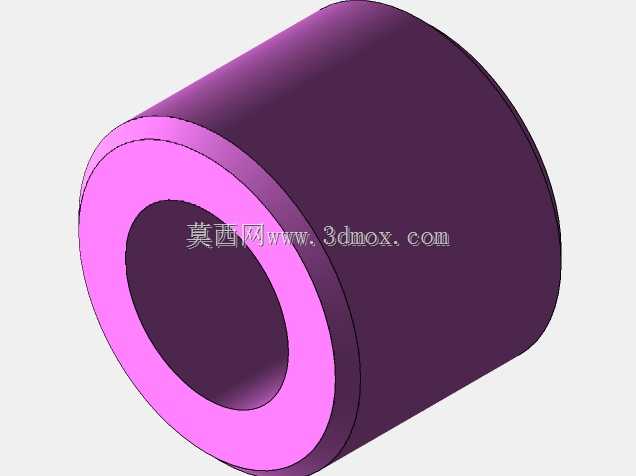

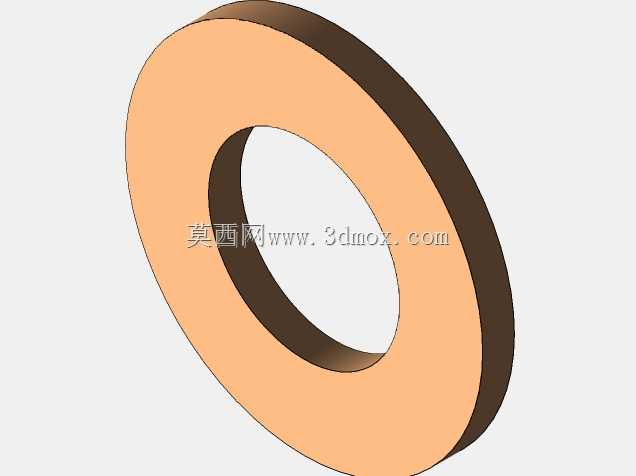

　　带传动作为机械传动系统中应用极广的动力传递形式，长期运行后皮带会因疲劳拉伸出现松弛打滑、传动比失准、传动效率下降的问题，张紧装置就是为解决这一痛点设计的配套部件，这款张紧结构可适配中小功率的开式带传动场景，常见于小型输送线、轻工设备辅传、台式加工设备的动力端，用来维持皮带的合理张紧力，避免皮带跳齿、打滑甚至过早失效。从结构布局来看，该装置采用底座式安装设计，底部安装板设置两个沉头安装孔，可直接通过螺栓固定在设备机架的预设安装面上，安装孔的间距预留了足够的调整余量，能适配不同机架的安装孔位偏差，安装时不需要额外加工复杂的定位结构，降低现场装配的难度。核心的张紧执行部分集成了带轮支撑、张紧力调节、位置锁定三个功能模块：带轮采用筒式结构，

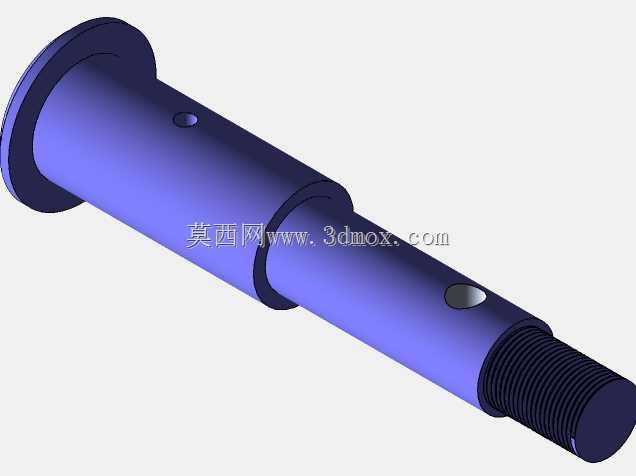

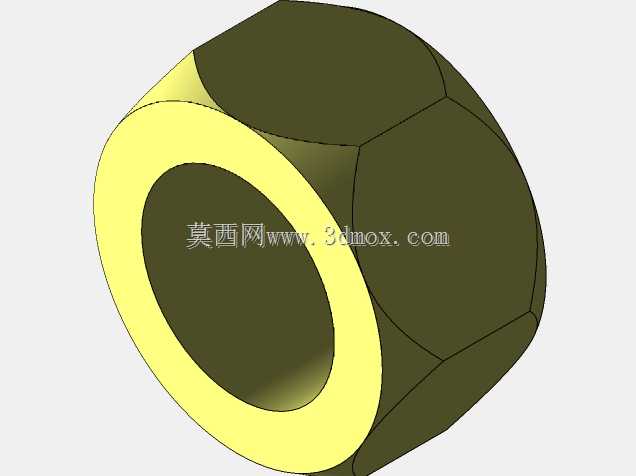

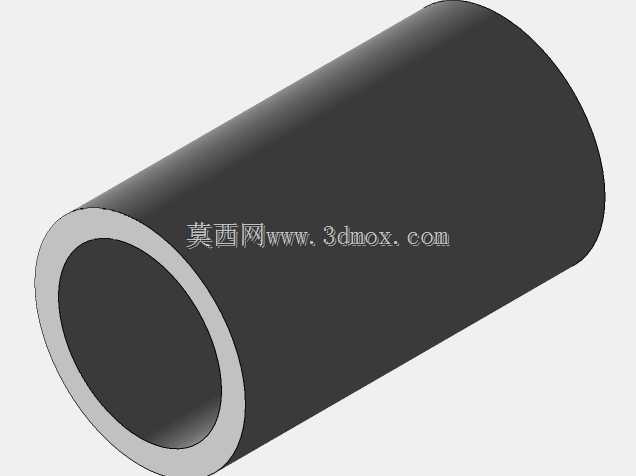

　　内部通过轴套与支撑轴配合，转动过程中可随皮带的运行自由回转，不会额外增加皮带的运行阻力；支撑轴安装在铰接式的调节支座上，支座与底座之间通过铰接轴连接，可绕铰接点小范围摆动，通过端部的调节螺栓即可推动支座摆动，改变带轮与主从动带轮的中心距，从而实现皮带张紧力的调整，调整到位后通过锁紧螺母即可固定位置，避免运行过程中张紧力出现偏移。设计过程中充分考虑了运行的可靠性，铰接位置预留了润滑注油通道，可定期加注润滑脂降低铰接副的磨损，延长部件的使用寿命；带轮的轮缘宽度适配常用的V带、平带规格，不需要额外定制带轮即可匹配常规的传动皮带；整体结构的外轮廓没有突出的尖锐棱角，所有连接螺栓的端部都做了沉头或者防护处理，

　　避免运行过程中剐蹭皮带或者对运维人员造成伤害。从安装边界来看，该装置的整体高度较低，可安装在主从动带轮的松边外侧，不需要占用太大的设备内部空间，对于原有未配置张紧结构的带传动设备，也可以通过后期加装该装置来改善传动性能，不需要对原有设备的主传动结构做大幅改动，适配性较强。结构受力方面，底座的加强筋设置在受力集中的铰接支座下方，可承受张紧过程中皮带传递的径向力，长期运行不会出现底座变形、支座偏移的问题，调节螺栓的螺距选用常规粗牙螺纹，调节过程中进给量稳定，不会出现微调时行程难以控制的问题，锁紧螺母采用双螺母互锁结构，设备运行产生的振动不会导致锁紧位置松脱，可长期维持稳定的张紧效果。
