方程式赛车钢管桁架式底盘结构设计

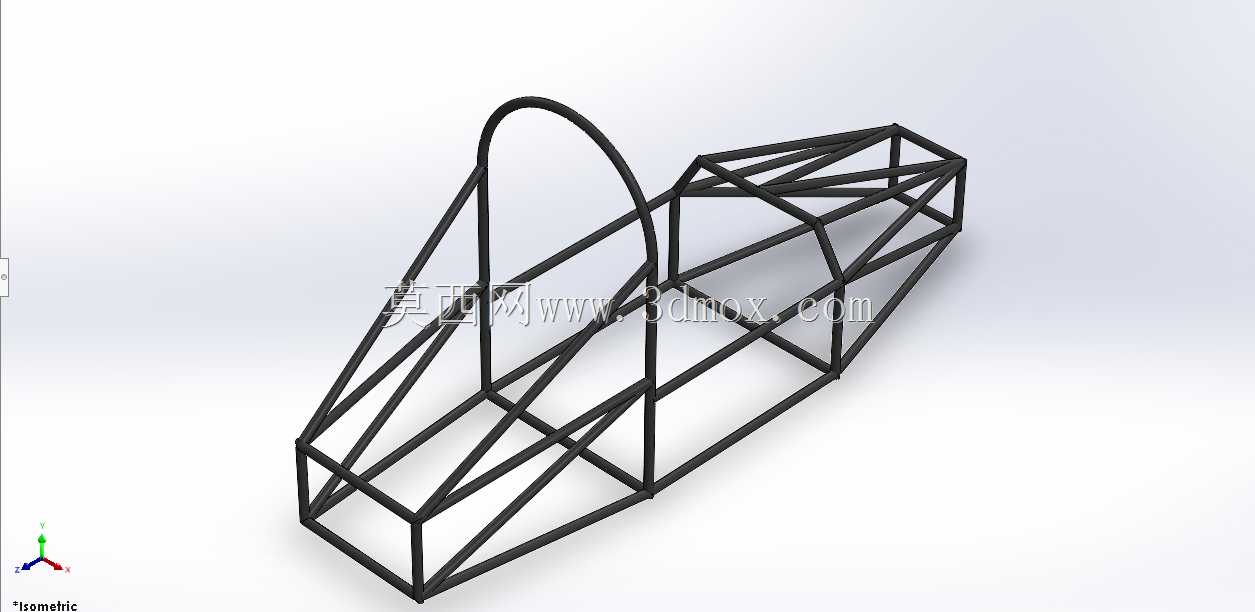

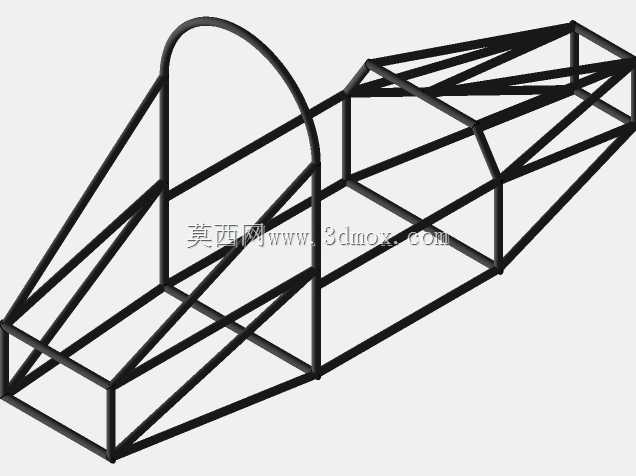

　　这套钢管桁架式底盘结构，是方程式赛车整车承载的核心基体，所有动力总成、悬架系统、转向机构、制动单元以及驾驶舱安全结构都需要依托该框架完成安装定位，在大学生方程式赛事、小型场地竞速赛车的改装与试制场景中，这类桁架式底盘是应用最广泛的结构形式，相比一体式冲压承载车身，它的开发周期更短，改型调整灵活度更高，对小批量定制化的赛车开发场景适配性极强。从结构设计逻辑来看，整个框架采用等径薄壁钢管拼接焊接成型，主纵梁沿整车前后方向贯通布置，承担行驶过程中纵向冲击载荷与驱动力、制动力的传递，横向布置的横撑钢管按照不同区域的承载需求划分间距，驾驶舱区域的横撑密度更高，配合防滚环结构形成封闭的安全笼结构，在发生侧翻、

　　正面碰撞时能够为驾乘人员预留足够的生存空间，避免框架变形侵入驾驶舱。前舱区域的桁架结构预留了悬架安装硬点，上下控制臂的安装支座直接焊接在对应位置的钢管节点上，设计时特意将安装点布置在多根钢管的交汇位置，避免单点受力导致的钢管局部变形，保证悬架定位参数在激烈驾驶过程中不会出现偏移。后舱区域的桁架围绕动力总成的安装边界做了适配，预留了发动机、变速器的安装空间，后部的桁架结构同时承担后悬架、差速器的安装承载，横向加设的斜撑结构能够抵消急加速、急减速时产生的扭矩反力，避免框架出现扭转变形。整个底盘的安装边界完全按照常规方程式赛车的布置逻辑设定，前部桁架宽度收窄以满足转向轮的跳动空间，中部驾驶舱区域宽度适配常规赛车座椅与方向盘的安装尺寸，

　　防滚环的弧形轮廓按照人体工程学坐姿设定，既保证头部安全间隙，又不会过度增加整车迎风面积。所有钢管的连接节点都采用相贯线切割处理，保证焊接时管材之间贴合紧密，焊缝沿管材衔接处满焊，整体框架的扭转刚度经过针对性优化，斜撑的布置角度经过反复调整，在尽可能降低整体重量的前提下，满足赛道激烈驾驶时的刚度需求，避免过弯时车架形变影响操控响应。这类桁架底盘在实际试制过程中，还可以根据不同的赛事规则调整钢管壁厚、管径参数，这套结构的节点设计具备很强的通用性，只需要微调局部横撑、斜撑的位置，就可以适配不同排量的动力单元、不同形式的悬架结构，对于赛车开发初期的结构验证、样车试制来说，能够大幅减少前期的建模与结构校核工作量，框架上预留的各类安装支座位置，也能覆盖常规赛车改装中所需的各类附件安装需求，不需要额外在主框架上焊接额外支架，避免破坏主框架的应力分布结构。
