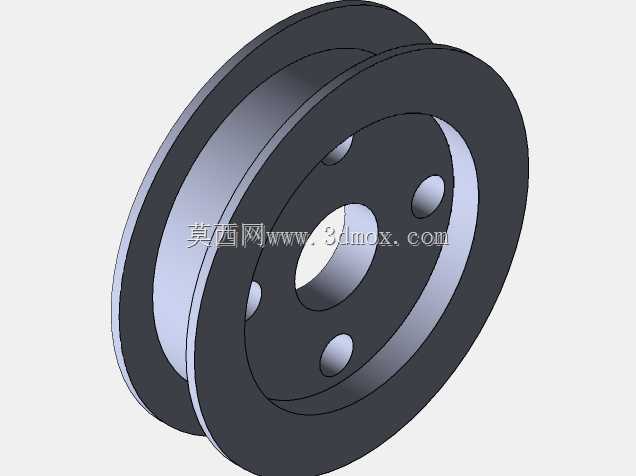

带减重孔双轮缘钢制传动滑轮结构

　　这款滑轮的结构设计围绕重载导向与传动场景展开，轮缘采用双挡边结构，可有效约束绳索、皮带等绕性件的运行轨迹，避免传动过程中出现脱槽、跑偏问题，适配钢丝绳、同步带、圆皮带等多种绕性传动介质，在起重提升设备、皮带输送线、门窗启闭机构、小型吊装装置、纺织机械走线机构中都能见到同类结构的应用。从设计逻辑来看，轮体中部的环形绳槽做了圆弧过渡处理，槽面粗糙度控制在合理区间，既可以降低绕性件与轮槽的摩擦损耗，也能避免应力集中导致的轮槽开裂，延长部件使用寿命。轮辐位置均匀开设四个圆形减重孔，并非单纯为了减少材料用量，这类对称布置的通孔可以在轮体高速转动时降低风阻，同时方便装配时的对位操作，也能减少轮体铸造或机加工过程中的内应力累积，

　　降低长期运行后的形变概率。中心安装孔做了同轴度公差约束，可适配标准轴径的转轴，孔壁预留了键槽安装空间，也可根据实际使用需求加装轴套、轴承来降低转动摩擦，适配不同转速的传动工况。安装边界方面，轮体的轴向厚度与外径比例经过优化，既保证了轮缘的结构强度，在承受侧向载荷时不会出现轮缘变形，也不会占用过多的轴向安装空间，适合在紧凑的设备腔体内部布置。实际选型使用时，需要匹配对应绳径的槽宽参数，确保绕性件与槽面的接触面积符合载荷要求，轮体材质选用常用的45号钢即可满足多数常规工况需求，若应用在腐蚀环境中也可更换为不锈钢材质或做表面镀层处理。这类滑轮作为通用传动导向部件，不需要复杂的定制化修改即可适配多数非标设备的传动需求，在做三维装配时，可直接将中心孔与转轴做同轴配合，轮体端面与安装支座预留适当的转动间隙，避免运行过程中出现摩擦卡滞。
