PEM质子交换膜水电解制氢反应装置

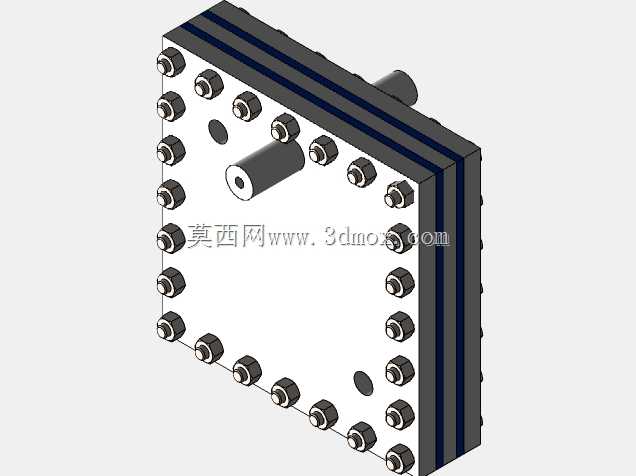

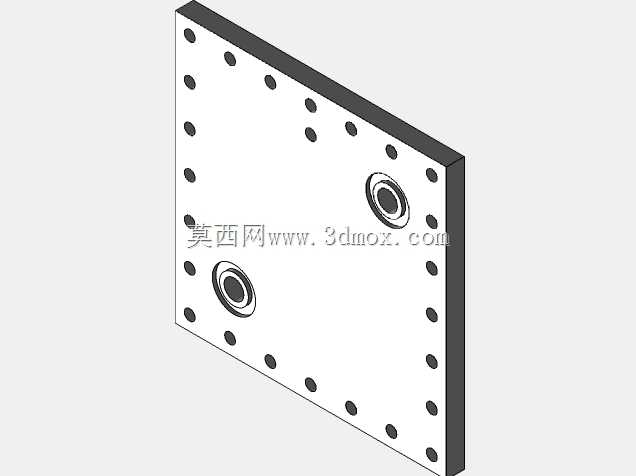

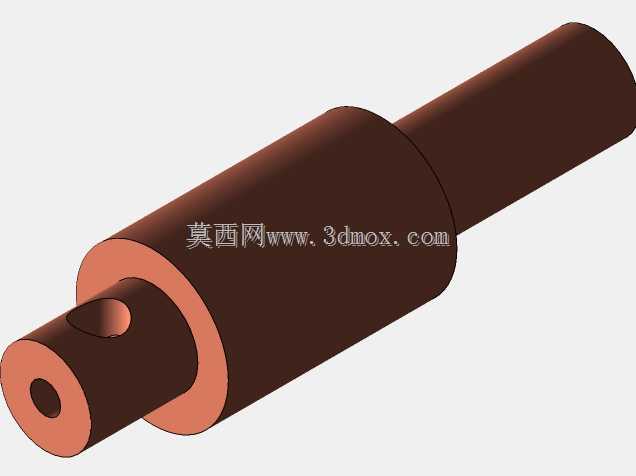

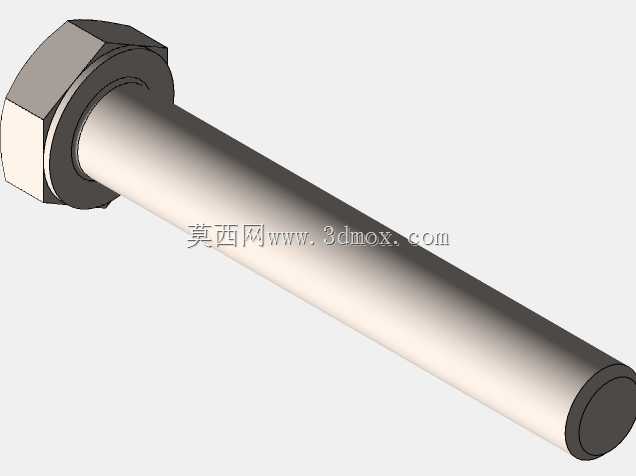

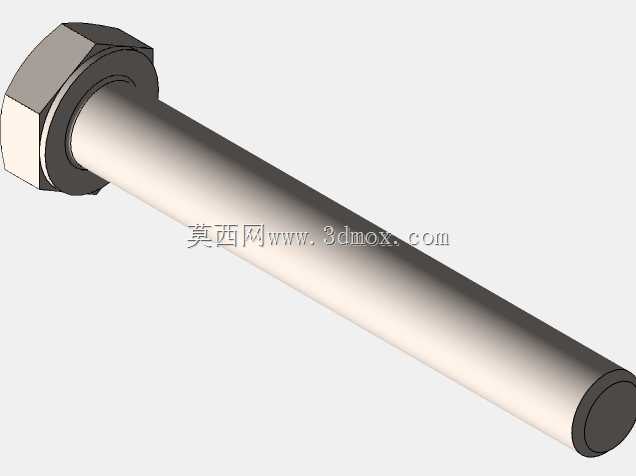

　　在炼油行业的绿色能源替代场景中，这类PEM水电解装置承担着现场制取高纯度氢气的核心功能，可直接对接炼化装置的氢源需求，替代传统的化石燃料制氢路线，降低生产过程中的碳排放。从结构设计逻辑来看，该装置采用方形叠层压紧结构，周边均匀布置锁紧螺栓，通过均匀的螺栓预紧力保证膜电极、双极板、密封垫片各层之间的紧密贴合，避免气液泄漏同时降低接触电阻，提升电解反应效率。装置侧部伸出的两个管路接口分别为进水口与气液出口，安装时需预留足够的管路接驳空间，周边螺栓的操作空间也需在设备布局时提前考量，避免后期维护时无法施加标准预紧扭矩。叠层结构的设计可根据实际产氢量需求增减电解单元数量，在同外形安装边界下灵活调整产能，适配不同规模的炼油产线氢耗需求。

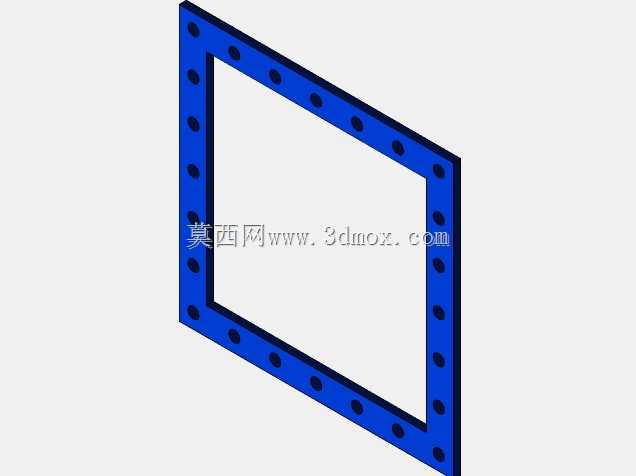

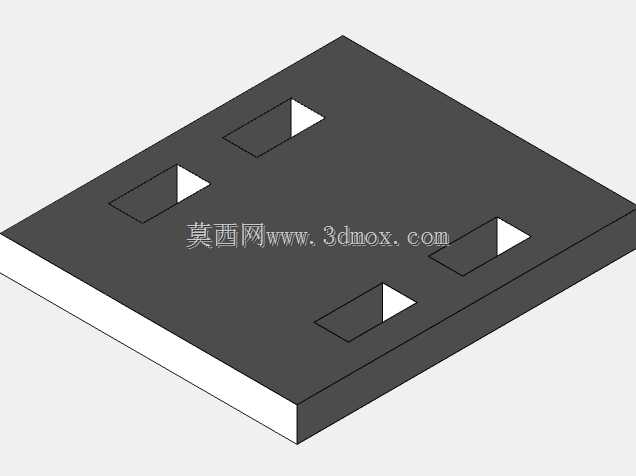

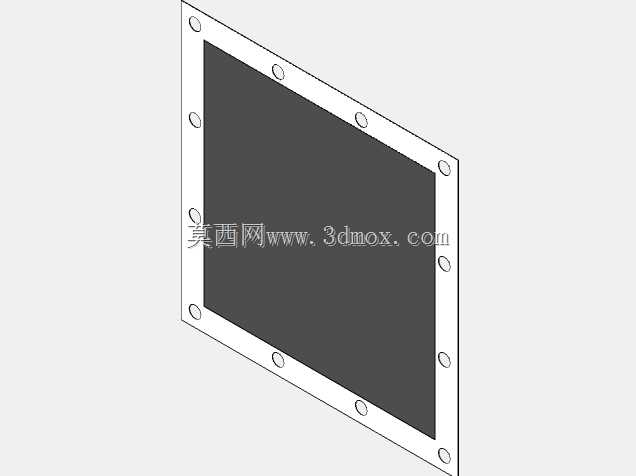

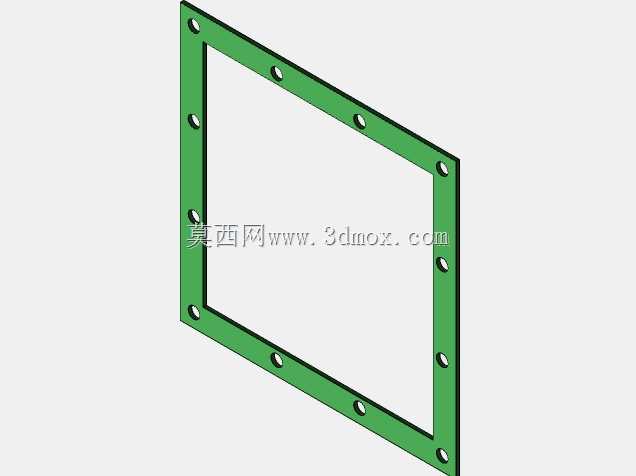

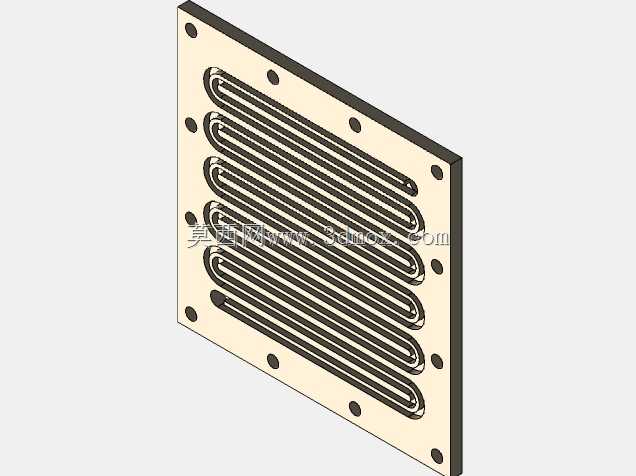

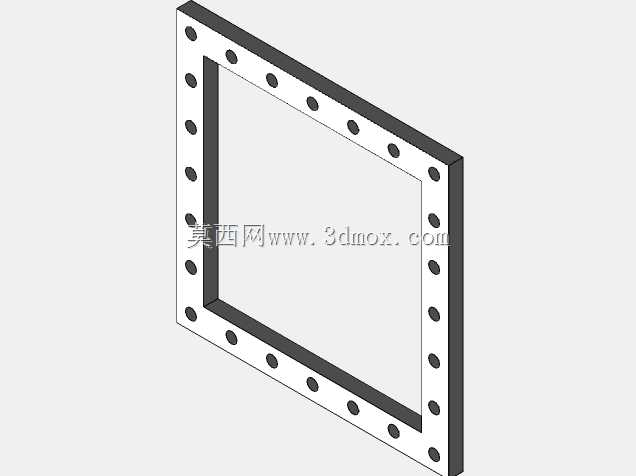

　　密封结构采用耐高压耐酸碱的弹性垫片，嵌入极板的密封槽内，在螺栓压紧下形成可靠的密封界面，可承受电解过程中的压差波动，避免氢气、氧气互窜带来的安全风险。极板表面设计有流道结构，可均匀分布输入的纯水，同时及时导出电解产生的氢气、氧气与反应热，避免局部过热导致膜电极性能衰减。在实际应用场景中，该装置可搭配光伏供电系统实现离网制氢，直接将太阳能转化为氢能存储，适配炼油厂区的分布式能源布局，无需依赖稳定的电网供电即可稳定产出氢气。安装过程中需保证装置安装面的平面度，避免叠层结构受额外弯矩导致密封失效，进出口管路需设置柔性连接段，抵消设备运行过程中的轻微振动与管路热胀冷缩带来的应力。装置的整体结构紧凑，相比传统碱性电解槽体积更小，响应速度更快，

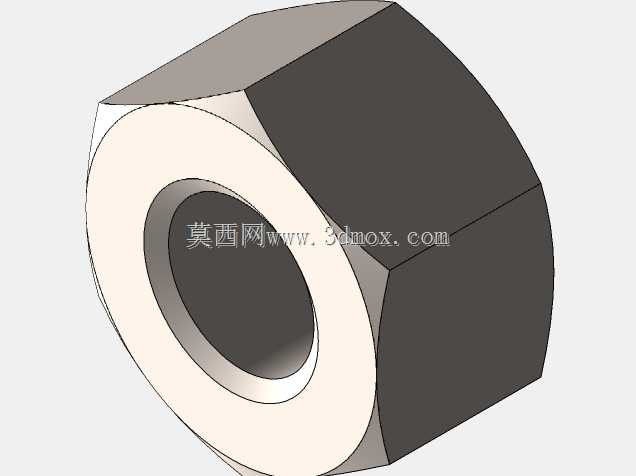

　　可适配可再生能源发电的波动性，在输入功率波动的情况下仍能稳定产出高纯度氢气，满足炼油过程中加氢工艺的连续用氢需求。设计时充分考虑了维护便利性，周边螺栓采用标准规格，拆卸时可按对角顺序逐步松开，逐层更换老化的膜电极或密封垫片，无需整体更换设备，降低全生命周期的使用成本。
