法兰连接旋启式止回阀结构设计方案

　　这款止回阀的结构设计完全围绕工业管路的单向通断需求展开，日常应用场景覆盖给排水主管路、化工流体输送管线、暖通循环水系统、压缩空气配送管网等多个领域，核心作用是在管路系统中限制介质单向流动，避免因介质倒流引发的泵组叶轮反转、管路水锤冲击、上游介质污染等工程问题。从实际使用角度出发，该阀采用法兰式连接结构，两端法兰的螺栓孔位完全匹配对应公称通径的管路法兰标准，安装时只需对齐法兰密封面、加装密封垫片后穿入螺栓对称紧固即可，不需要额外加工焊接坡口，现场拆装维护的效率远高于对夹式或焊接式连接的同规格阀件。设计阶段优先考虑了阀瓣的启闭响应逻辑，采用旋启式阀瓣结构，阀瓣绕阀体内腔的固定销轴摆动，当介质正向流动时，介质压力推动阀瓣绕轴抬起，

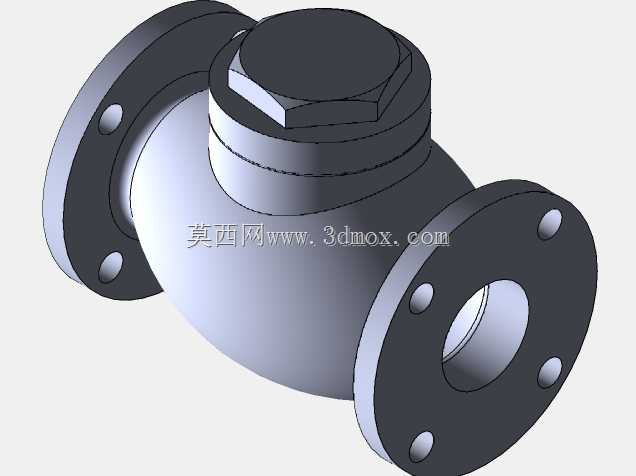

　　流道完全导通，介质流动阻力小，不会造成过大的管路压损；当介质出现反向流动趋势时，阀瓣在介质反向压力与自身重力的共同作用下快速回落，贴合阀座密封面实现截断，整个启闭过程无额外弹簧构件参与，既减少了易损件数量，也避免了弹簧长期接触腐蚀性介质出现锈蚀失效的问题。外形结构上，阀体采用流线型的中腔鼓式设计，既给阀瓣的摆动预留了足够的行程空间，保证全开状态下阀瓣不会过度遮挡流道，也能让介质在阀腔内的流动过渡更平缓，减少局部涡流带来的压损与流道冲刷。阀体顶部采用六角螺塞式的阀盖结构，通过螺纹配合加密封垫实现中腔密封，日常维护时不需要将整个阀门从管路上拆下，只需拧开顶部螺塞即可检查内部阀瓣、销轴的磨损情况，更换密封件也十分便捷。

　　设计过程中对安装边界做了明确的约束，两端法兰的密封面间距、螺栓孔中心圆直径、法兰厚度都严格遵循对应压力等级的法兰标准，安装时不需要额外调整管路间距，可直接替换同参数的老旧止回阀；同时阀体底部没有突出的排污或支撑结构，可直接水平安装在水平管路上，也可根据介质流向调整为垂直向上流动的管路安装，适配多数工业现场的管路排布条件。从结构细节来看，阀瓣的密封面采用堆焊耐磨材质的设计思路，长期受介质冲刷也能保持良好的密封性能，销轴与阀体的配合处预留了润滑间隙，避免长期使用后出现锈蚀卡涩，导致阀瓣无法正常启闭的问题。整个模型的结构拆分完全符合实际加工装配逻辑，阀体、阀盖、阀瓣、销轴、密封垫片等构件都可单独拆分出工程图，直接用于生产加工或现有阀件的测绘改型。
