二冲程柴油机用船用十字头结构设计

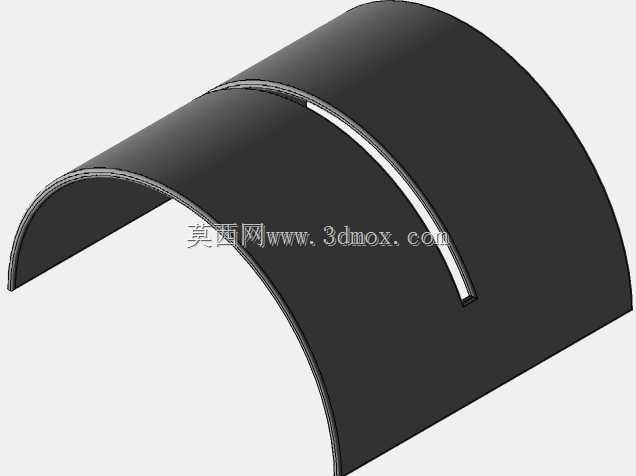

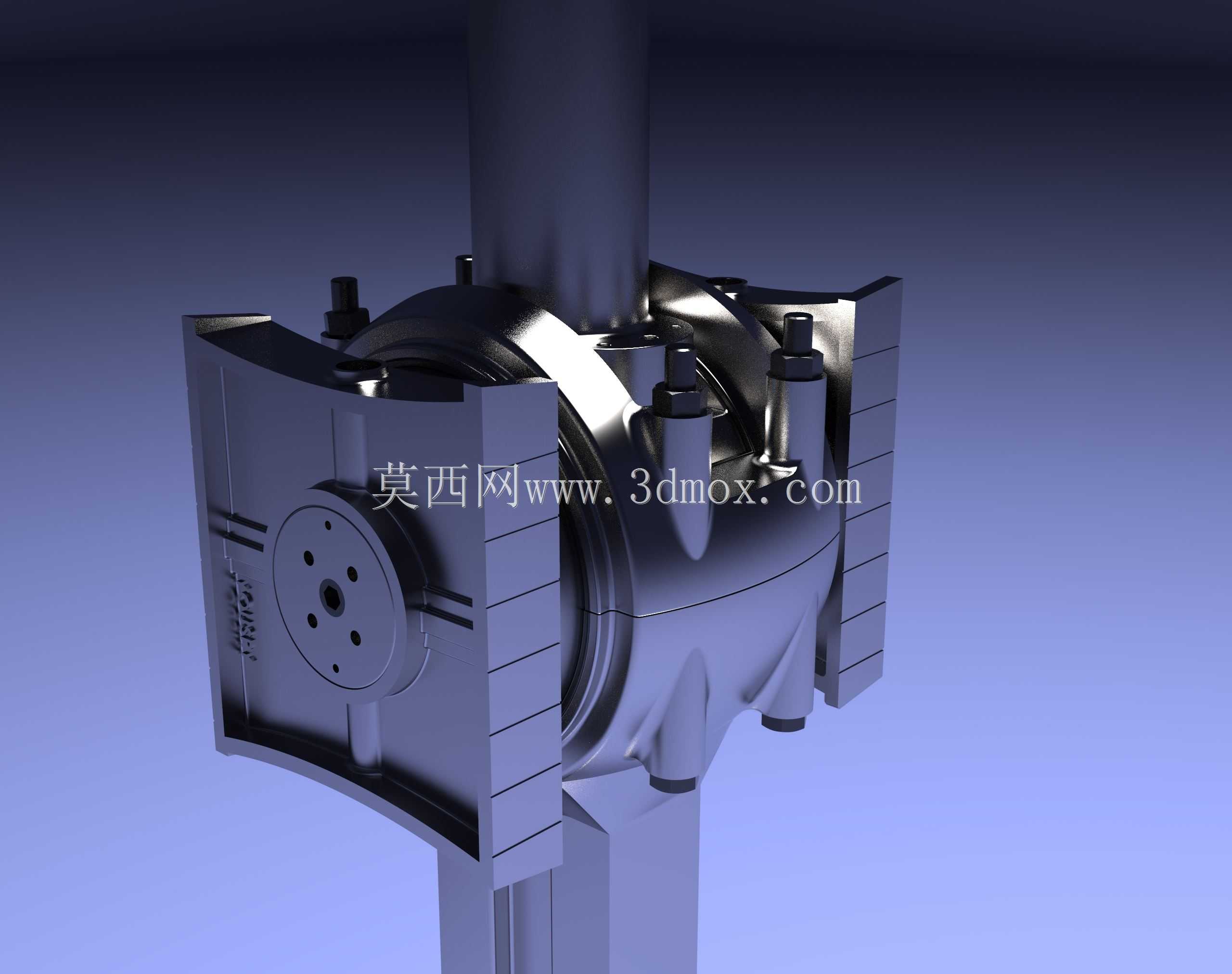

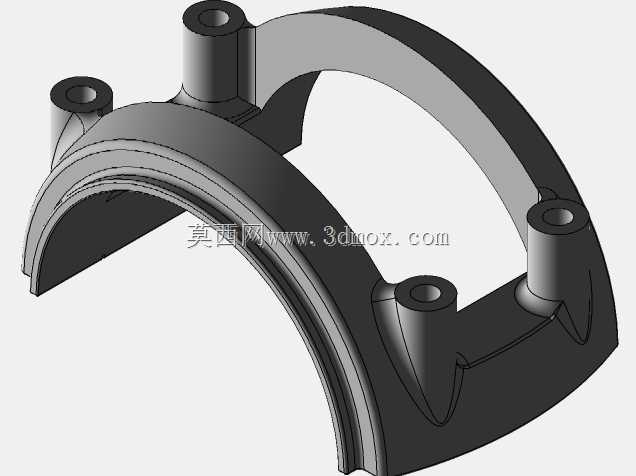

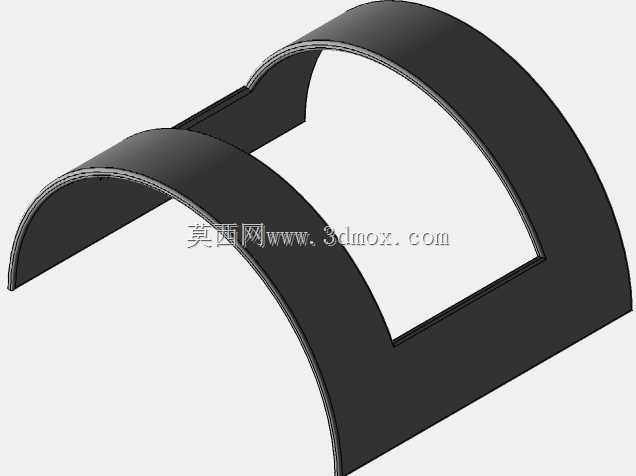

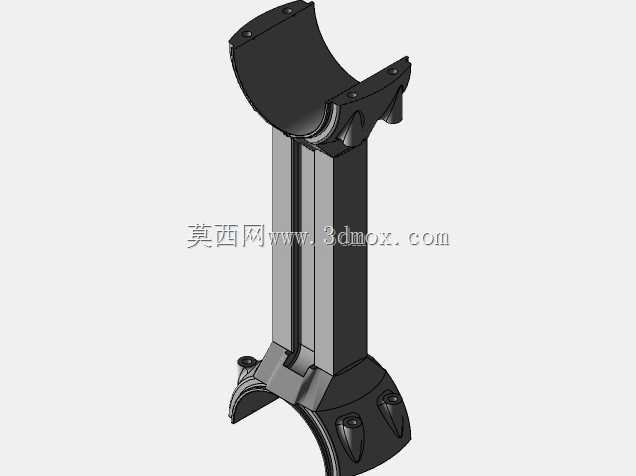

　　在大型低速二冲程船用柴油机的动力传递链路中，十字头是连接活塞组件与连杆的核心运动转换部件，承担着将活塞的往复直线运动转化为连杆回转运动的关键作用，其结构可靠性直接决定了整台柴油机的运行寿命与动力输出稳定性，是船舶主推进动力系统中不可替代的核心受力构件。这类十字头的应用场景集中在大吨位远洋货轮、油轮、集装箱船的主柴油机上，长期处于高负荷、交变冲击、高温润滑油浸润的工作环境，设计过程中需要优先考量受力分布的均匀性，避免应力集中导致的疲劳开裂问题。从结构设计逻辑来看，该十字头采用分体式装配结构，主体为十字头销与滑块座的组合形式，十字头销表面做高精度磨削处理，与连杆小端轴瓦形成滑动摩擦副，配合压力润滑系统形成稳定油膜，

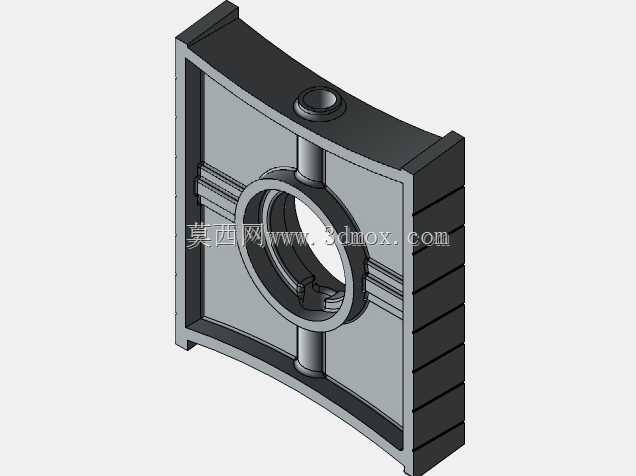

　　可承受活塞传递来的最高爆发压力，同时抵消活塞侧推力，避免活塞与缸套之间出现偏磨。两侧的导向滑块与机架导板形成滑动配合，严格约束十字头的运动轨迹，保证活塞组件始终沿缸套中心线做直线往复运动，消除连杆摆动带来的侧向分力对活塞组的影响。设计过程中需要严格控制十字头销的圆柱度、表面粗糙度，以及滑块导向面的平面度与平行度公差，安装边界上需要匹配对应缸径的柴油机活塞杆下端连接尺寸，滑块与导板的配合间隙需要控制在合理范围内，既要保证运动顺畅无卡滞，又要避免间隙过大导致的运动冲击与异响。十字头本体采用高强度合金锻钢制造，经过调质处理与表面硬化工艺，芯部具备足够的韧性抵御交变冲击载荷，摩擦面具备高硬度抵御长期磨损，

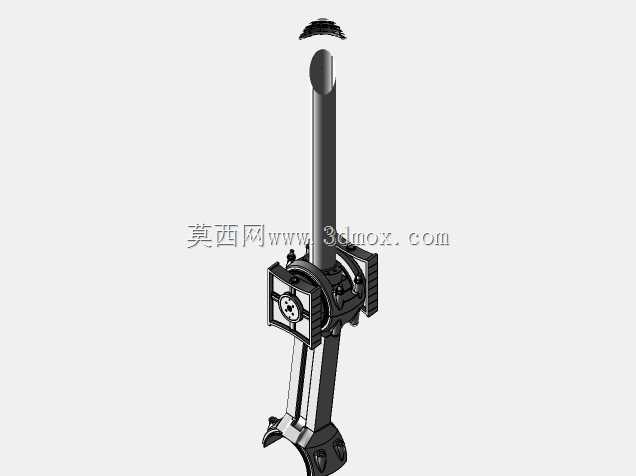

　　所有连接螺栓的预紧力都需要按照工艺要求严格控制，避免运行过程中出现连接松动。外形结构上，十字头的滑块部分设置有润滑油道接口，可将压力润滑油输送到各个摩擦副表面，同时在滑块端面设置有刮油环结构，可将多余润滑油刮下回油腔，避免润滑油窜入燃烧室引发积碳问题。在三维建模过程中，需要重点还原各个摩擦面的形位公差要求、润滑油道的走向、连接螺栓的孔位分布，以及与活塞杆、连杆小端的配合接口尺寸，确保模型可直接用于后续的装配干涉检查、受力仿真分析，以及加工工艺的编制参考。这类十字头的结构设计经过多代迭代，目前的结构形式已经充分考虑了船用柴油机长期连续运行的可靠性需求，在重量控制与结构强度之间做到了最优平衡，可满足船舶跨洋航行数万小时无故障运行的工况要求。
