下垂式消防洒水喷淋头结构设计

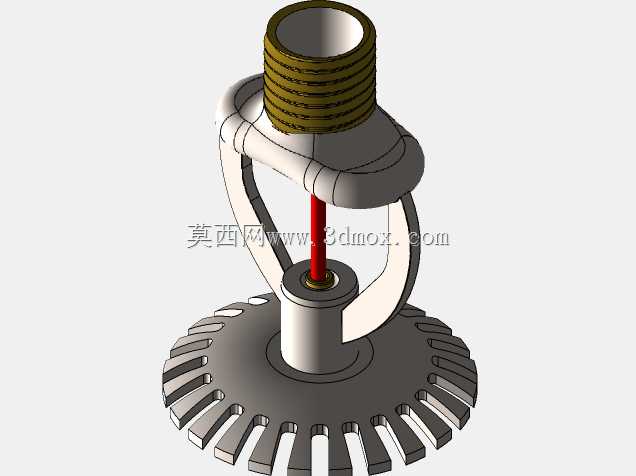

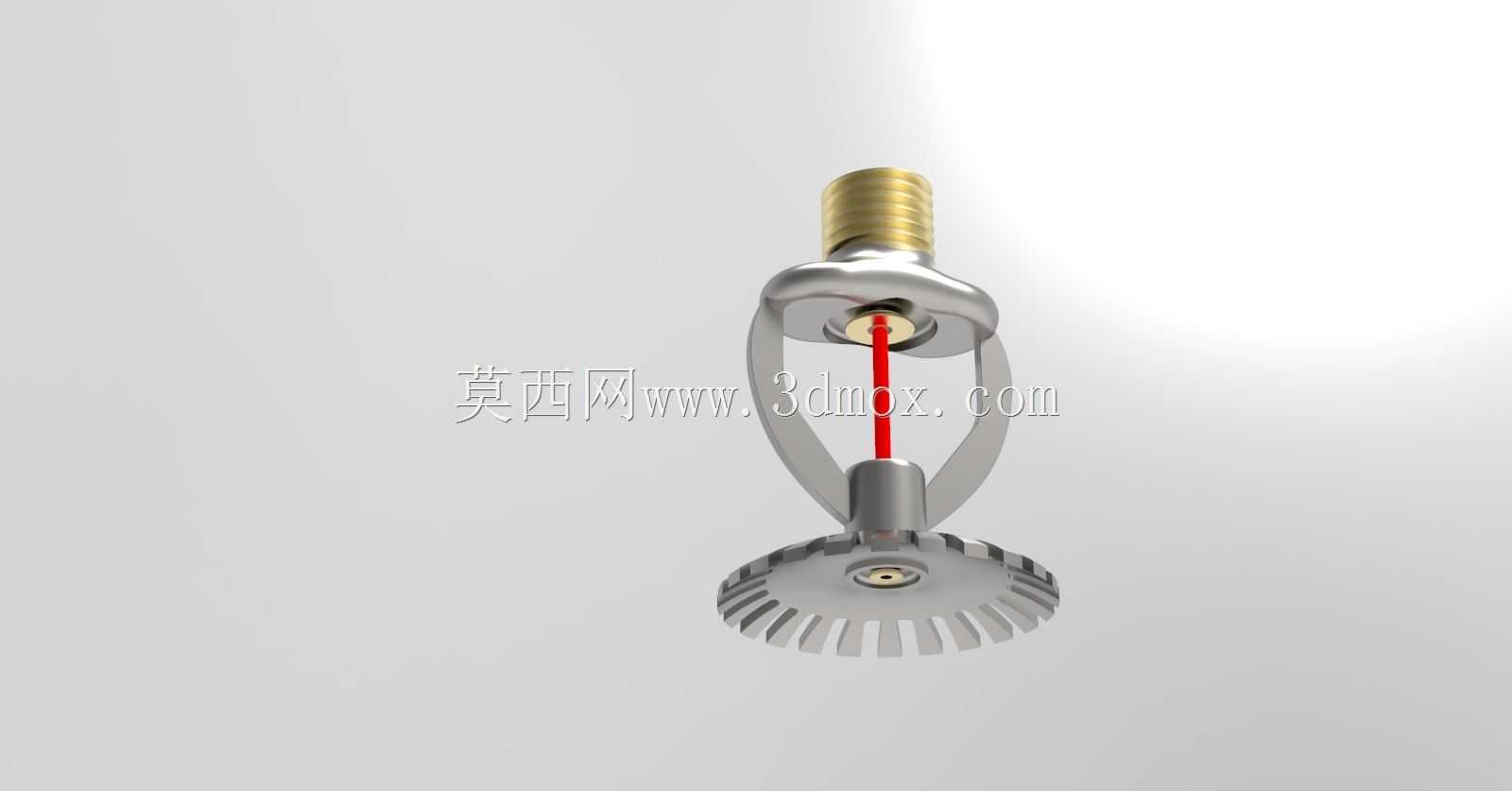

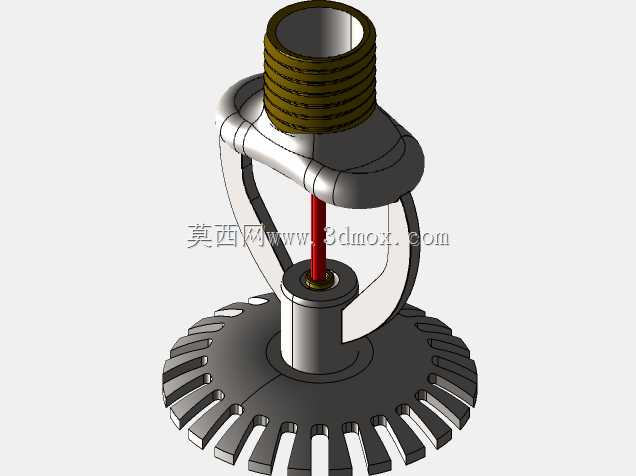

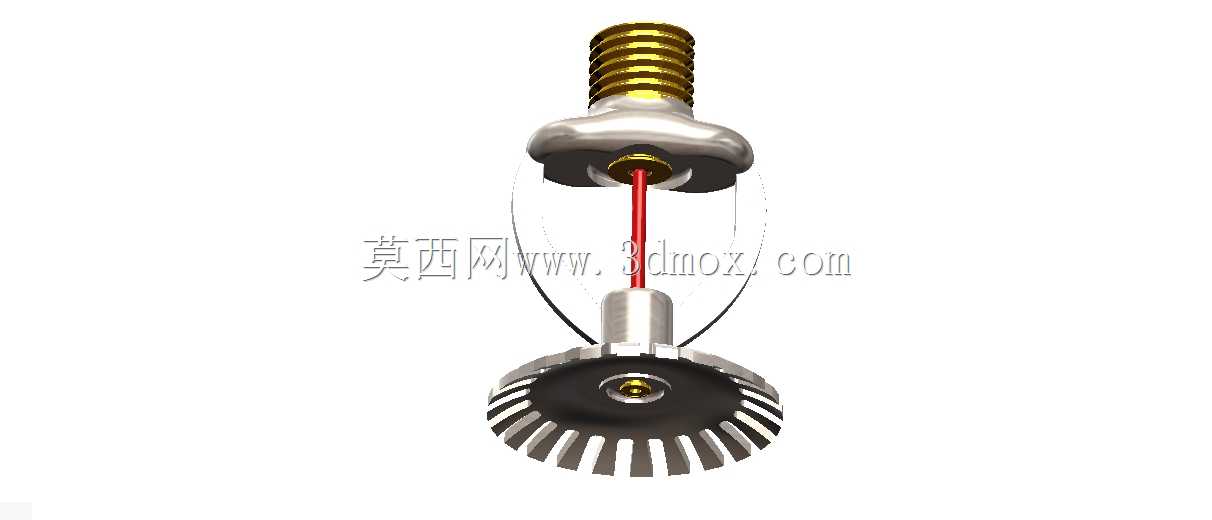

　　这款下垂式消防洒水喷头，是自动喷水灭火系统里的核心执行部件，日常广泛部署在商场、写字楼、厂房、地下车库等各类民用与工业建筑的室内消防管网中，承担火灾初期的自动控火、灭火职能。从结构设计逻辑来看，整体采用下垂式安装布局，适配绝大多数无吊顶或采用格栅吊顶的建筑空间，安装时通过顶部的外螺纹接口直接拧入供水支管的内螺纹接头，无需额外调整安装角度，溅水盘始终保持水平朝下的姿态，能保证布水均匀性。

　　从功能实现逻辑上，喷头中部的感温玻璃球是核心触发元件，常温下玻璃球内部的热敏液体保持稳定体积，通过顶杆将密封结构紧紧压在进水口处，保证管网内的压力水不会渗漏；当防护区域发生火灾，环境温度上升到玻璃球的公称动作温度时，内部液体受热膨胀撑碎玻璃球，原本被顶杆压紧的密封组件失去支撑，在管网水压作用下脱落，压力水顺着支架中间的流道冲向下方的溅水盘。溅水盘采用带齿槽的圆盘结构，齿形的角度、开槽的宽度与深度都经过布水试验校准，能将垂直落下的水柱打散成均匀分布的水滴，按照设计的保护半径向四周喷洒，覆盖下方的防护区域，通过水滴冷却燃烧物、隔绝氧气实现灭火控火。

　　在安装边界与尺寸适配方面，这类喷头的接口螺纹通常采用标准管螺纹规格，安装时需要保证溅水盘与吊顶、楼板、屋面板的距离符合消防规范要求，避免距离过近影响布水范围，或是距离过远导致响应滞后。支架采用Y型分叉式结构，既给感温元件与密封结构留出了足够的安装空间，又不会遮挡水流冲向溅水盘的路径，同时支架的结构强度经过水压试验验证，能承受管网工作压力下的水流冲击，不会出现变形偏移。整个喷头的金属部件多采用耐腐蚀材质，能适应潮湿、多尘的复杂使用环境，长期处于待命状态也不会出现锈蚀卡滞的问题，保证火灾发生时能可靠动作。在建模过程中，需要重点关注螺纹的标准参数匹配、感温玻璃球与顶杆的同轴度、溅水盘齿形的角度一致性，这些细节直接影响后续结构验证、装配干涉检查的准确性，也能为消防系统的BIM建模、安装模拟提供精准的模型支撑。
