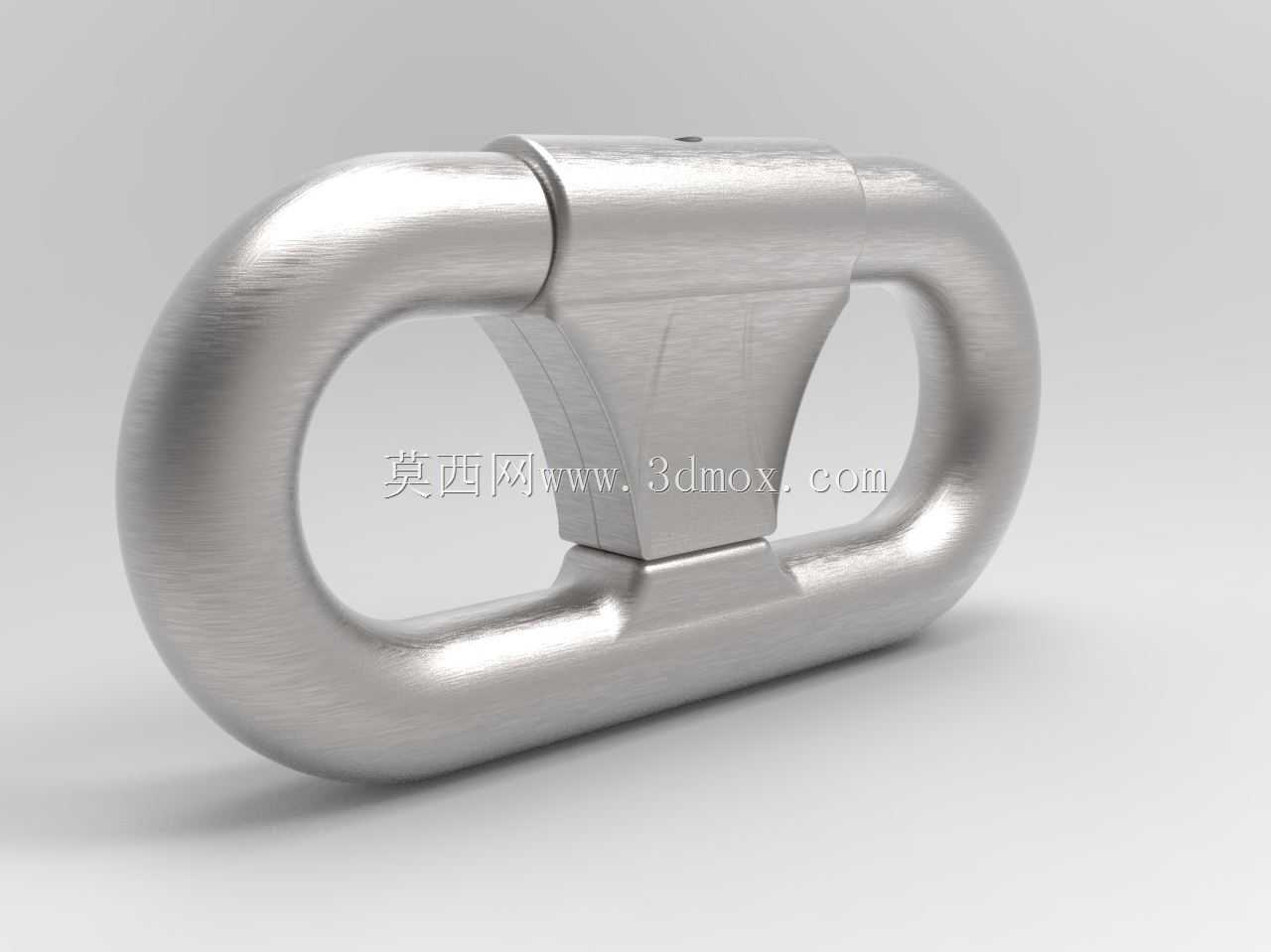

不锈钢C型连杆链条连接锁扣结构

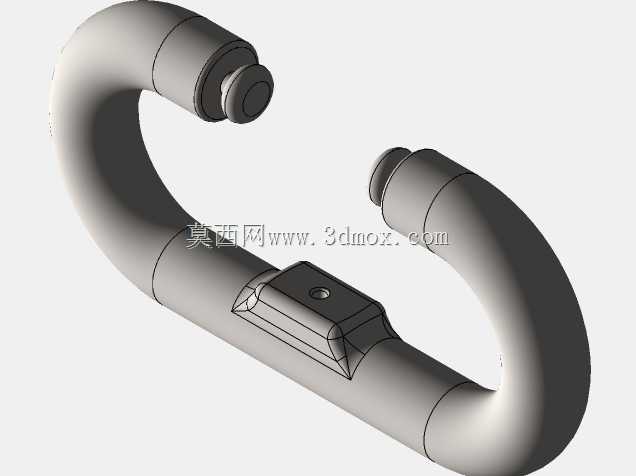

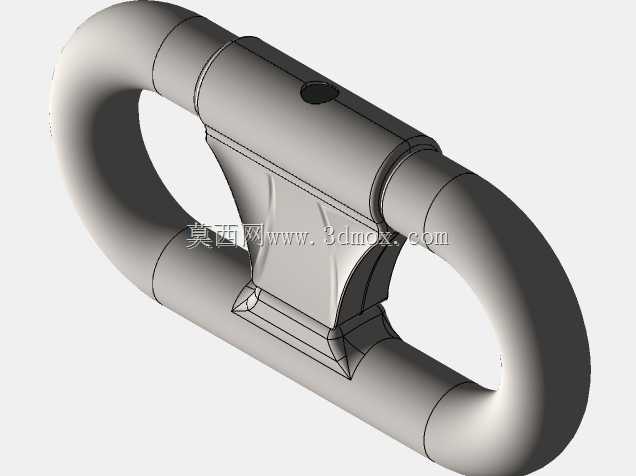

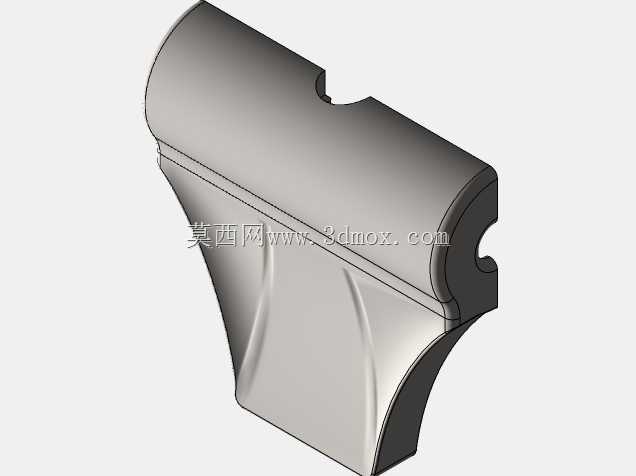

　　这类链条连接锁扣常应用在起重吊装、输送链条接驳、户外索具连接、工业传动链临时补接等场景，作为链条段之间的快装连接构件，替代传统需要铆接或者焊接的链节连接方式，能大幅降低现场链条维护、改接的作业时长。从结构组成来看，该构件由C形连杆主体与两个对称布置的封口盖组合而成，C形连杆的两个端头设置有与封口盖匹配的定位止口，装配时封口盖沿连杆端头的导向面滑入到位后，通过不锈钢锥形销贯穿连杆与封口盖的对应销孔完成径向定位，锥形销的锥度设计可以消除装配间隙，避免受拉时销件出现窜动脱落，销孔末端预留的铅塞填充空间，装入铅塞后可以对锥形销形成轴向限位，防止作业过程中销件受振动脱出，同时铅材质质地较软，拆卸时可以方便地钻出铅塞取出锥销，

　　实现构件的重复拆装使用。设计过程中，C形连杆的圆弧过渡段做了等强度优化，内圆弧与外圆弧的曲率差经过受力核算，保证受拉时应力均匀分布在连杆截面上，避免圆弧过渡处出现应力集中导致的断裂风险，封口盖的外形与C形连杆的外轮廓做了顺滑衔接，装配完成后整个构件外表面没有突出的棱角，在链条绕过链轮或者导轮时不会出现卡滞、剐蹭的问题。安装边界方面，该连接锁扣的内廓尺寸需要与适配链条的链节内宽、销轴直径匹配，装配后两个封口盖的端面间距要小于链条外链板的内间距，保证连接后可以顺畅通过链轮的齿槽，不会与链轮齿侧发生干涉；构件的整体厚度与原链节的厚度保持一致，避免在多排链条布置时出现相邻链节的剐蹭。实际选型时需要注意，

　　该类连接锁扣的额定破断载荷要比配套链条的额定工作载荷高1.5倍以上，预留足够的安全余量，锥形销的装配需要采用敲击到位的方式保证锥面完全贴合，铅塞敲入后要与构件外表面齐平，防止运行过程中被剐蹭带出。日常维护中需要定期检查锥形销的松紧状态以及铅塞的完整性，若发现铅塞脱落要及时补装，避免锥销脱出引发连接失效。
