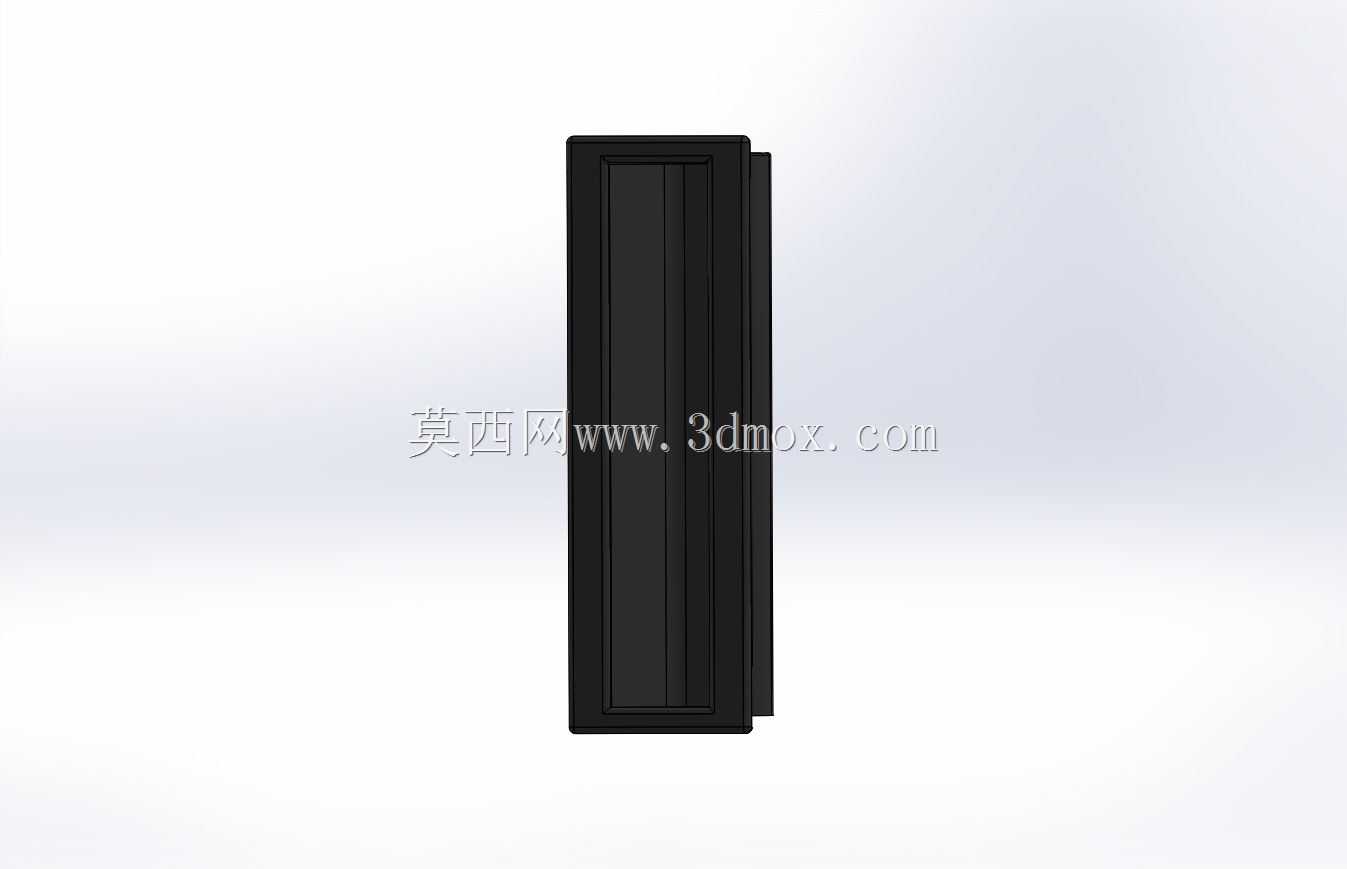

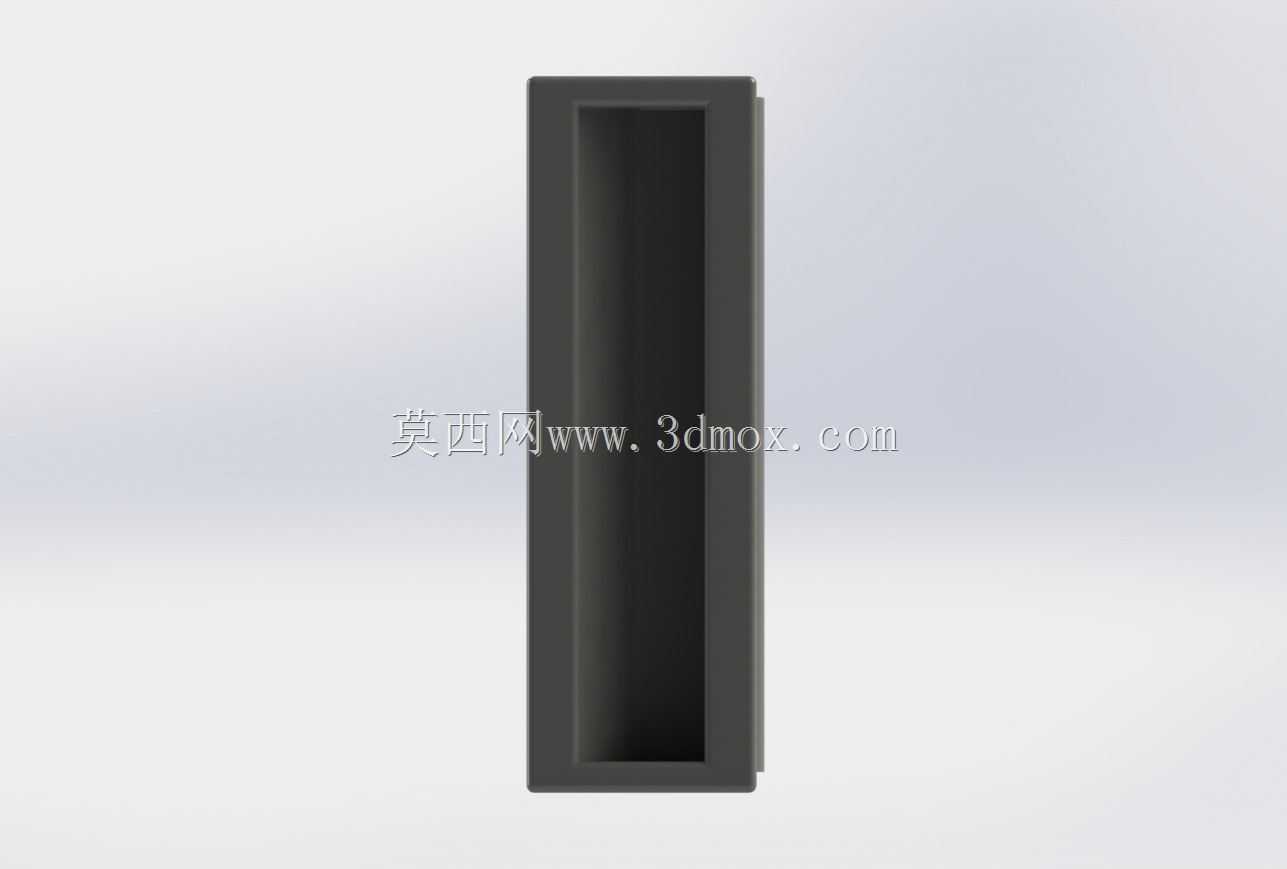

埋入式暗装柜门把手卡扣结构设计

　　这款埋入式把手卡扣主要应用在各类钣金机柜、嵌入式设备柜门、工业控制箱、通讯机箱等需要保持外表面平整无凸起的场景中，日常设备运维时，操作人员可将手指探入内嵌的槽位完成柜门的开合操作，相比外凸式把手，不会在设备运输、人员通行过程中产生勾挂风险，也能让设备外表面保持简洁统一的视觉效果，在对安装面平整度有要求的电气柜、检测设备外壳上应用十分广泛。从功能设计上看，该卡扣结构与把手本体集成设计，安装时不需要额外配置独立的锁扣或者固定卡件，依靠侧边的卡扣结构就能直接卡入预先开好的安装孔位中，配合少量的点胶或者侧边顶丝就能完成完全固定，安装效率远高于传统的螺丝固定式暗拉手，同时也避免了螺丝外露破坏外观完整性的问题。设计过程中，

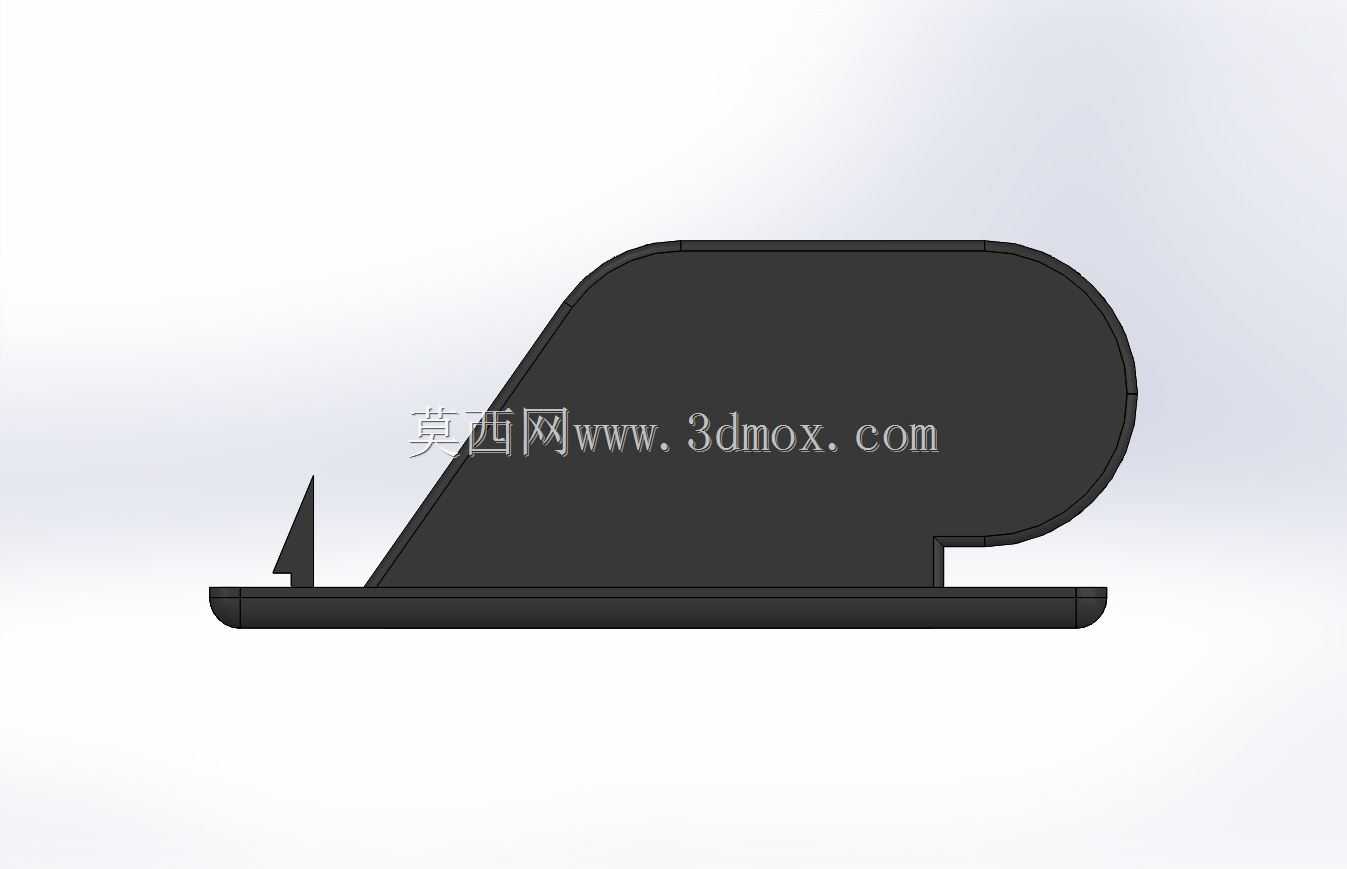

　　首先考虑的是安装后的贴合度，卡扣的弹性变形量经过反复校核，既保证安装时不需要过大的按压力就能顺利卡入板材，又能在安装完成后提供足够的卡紧力，避免长期使用后出现松动、把手从安装孔脱出的问题。槽体的深度设计兼顾了操作空间与安装空间的平衡，内部的握持槽做了圆角过渡处理，不会在操作人员抽拉柜门时划伤手指，槽体的边缘做了贴合板材厚度的止口设计，安装后止口完全贴合板材外表面，不会出现凸起或者凹陷的台阶，灰尘、液体也不容易从安装缝隙进入柜体内部。从安装边界来看，该款卡扣适配常规厚度的冷轧钢板、铝合金板材以及部分工程塑料板材，安装前只需要在门板上按照给定的开孔尺寸加工出矩形安装孔，不需要额外加工沉台或者螺丝孔，对板材的加工精度要求较低，

　　普通的激光切割、数控冲床都能完成对应的开孔加工，适配大部分中小型设备柜门的加工工艺。结构整体采用对称式设计，左右两侧的卡扣受力均匀，长期反复开合柜门也不会出现单侧卡扣断裂、松动的问题，槽体内部做了等壁厚设计，不管是采用注塑加工还是锌合金压铸加工，都能保证成型后的收缩率均匀，不会出现表面缩痕、变形的问题，成品的外观一致性较好，适合批量生产应用。在实际选型过程中，设计人员只需要确认门板厚度、安装空间深度是否匹配，不需要额外调整周边的结构布局，该把手卡扣的外轮廓尺寸紧凑，不会占用门板内侧过多的安装空间，对于内部布置有电气元件、走线槽的紧凑机柜来说十分友好，不会和内部的元器件产生安装干涉。
