M12规格吊环起重连接紧固件结构

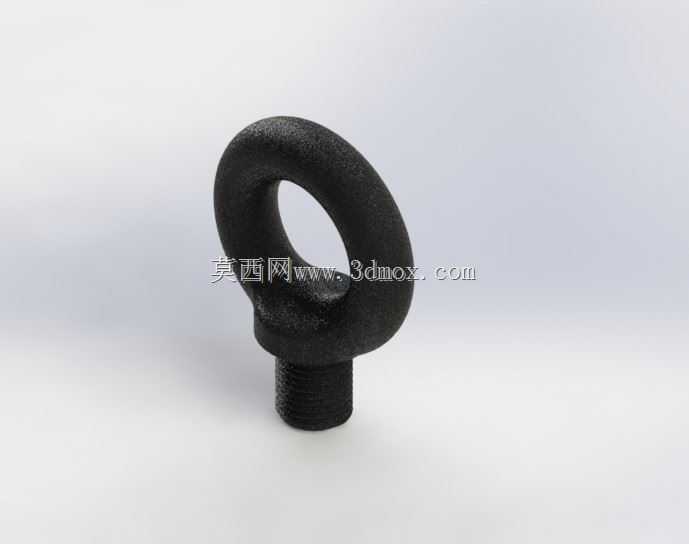

　　在车间模具转运、重型工装吊装、小型设备移位这类常规作业场景里，M12规格的吊环是非常高频用到的受力连接件，很多一线结构设计人员做吊装点位设计时，都会优先选用这类成熟的标准结构件，不用从零开始验证受力逻辑，能大幅缩短设计周期。从实际使用的角度看，这类吊环的核心作用是在被吊物件上提供可靠的绳索挂接点，把吊索的拉力均匀传递到被吊工件的安装基体上，避免工件局部应力集中造成吊装变形甚至脱落风险。设计这类零件的时候，首先要考虑的是环部的受力过渡，不能出现直角锐边的结构，不然起吊过程中应力集中在边角位置，很容易出现环部断裂的安全隐患，你看这个结构的环体和螺杆衔接的位置，做了圆滑的过渡补强，就是为了分散起吊时的斜向拉力，

　　不管是垂直起吊还是小角度斜拉，都能保证受力路径顺畅。螺杆部分采用标准M12公制螺纹，安装的时候只需要在被吊工件上加工对应规格的螺纹孔，拧入到位后就能完成安装，不需要额外的焊接或者复杂固定结构，拆装都很方便，适合在不同的模具、工装件上反复使用。环部的内孔尺寸要匹配常规的吊钩、卸扣规格，不能做的太小导致常用吊具穿不进去，也不能做的过大造成不必要的材料浪费，这个结构的环体内径刚好适配车间常用的1吨级卸扣和吊钩，匹配M12螺纹的额定承重范围，不会出现规格错配的问题。从安装边界来说，螺杆的有效拧入深度有明确的设计要求，安装时必须保证螺纹啮合长度达到螺杆直径的1.5倍以上，也就是至少18mm的啮合长度，才能保证螺纹部分的受力强度，

　　避免起吊时螺纹滑牙脱出。环体的外轮廓做了圆弧打磨处理，不会割伤吊装用的钢丝绳或者吊装带，减少吊具的磨损，延长吊具的使用寿命。很多新手设计吊装结构的时候，容易忽略吊环和工件安装面的贴合问题，这个结构在环体和螺杆衔接的根部做了平整的贴合端面，拧入到位后端面能和工件表面完全贴合，不会出现倾斜翘起的情况，保证起吊时受力方向和螺杆轴线尽量重合，减少额外的弯曲力矩。在模具搬运场景里，这类吊环通常安装在模具的上模座四角，配合天车完成模具在注塑机、冲床设备上的拆装作业，因为模具本身重量大，安装位置经常需要调整，这类可反复拆装的吊环比焊接式吊耳使用起来灵活很多，不用在每个模具上都焊死吊点，需要的时候拧上就能用，用完拆下来可以装到其他工件上，

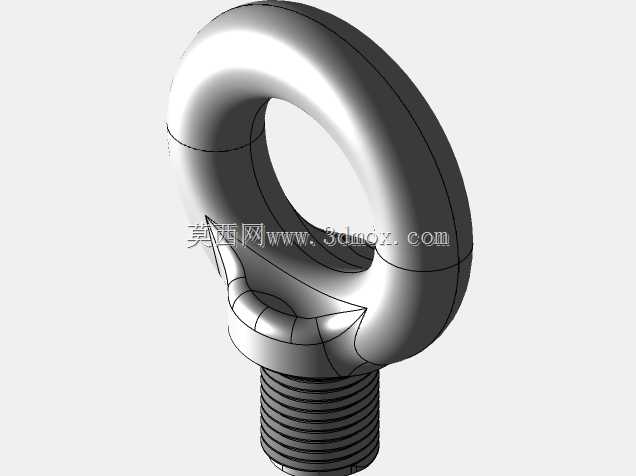

　　能减少很多配件成本。做三维建模的时候，这类零件的螺纹部分不需要做全牙的细节特征，只需要做出螺纹的示意外观就可以，因为实际加工时是按标准螺纹工艺生产，建模时做全牙细节反而会占用不必要的模型资源，影响装配体的打开速度，环体部分的曲面过渡要做的顺滑连续，不能出现曲面褶皱或者尖角，不然导出工程图的时候会出现轮廓线错误，影响加工参考。
