简易多型腔注塑模具三维结构设计

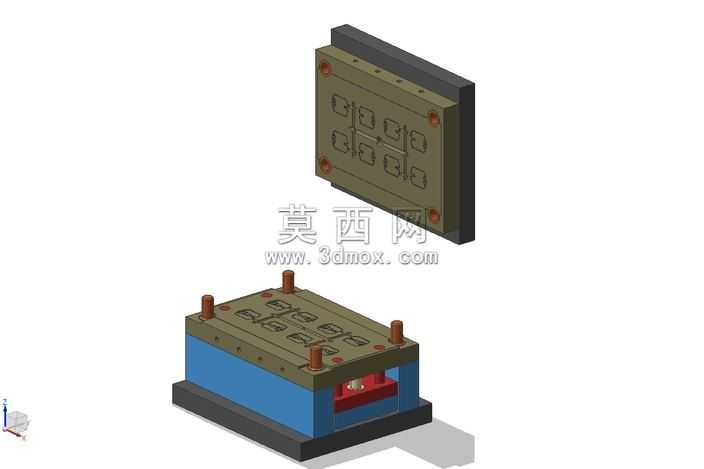

本作品为一套简易结构的多型腔注塑模具三维模型，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循注塑模具的常规设计规范，对各组成部件的尺寸配合、装配关系做了精准还原。模型整体分为定模部分与动模部分两大模块，定模侧包含定模板、型腔镶件、定位结构等部件，型腔区域采用阵列式排布的多型腔设计，可一次成型多个同规格小型塑件，有效提升单批次生产效率，型腔表面做了平整化处理，还原了实际模具加工后的表面质感。动模侧包含动模板、型芯镶件、导向柱、顶出结构、模脚与下固定板，导向柱采用四角对称排布设计，可保证合模过程中动定模的精准对位，避免出现错模偏差；顶出区域设置了对应型腔位置的顶杆结构，开模后可平稳将成型塑件从型芯上顶出，防止塑件变形。模型材质渲染上，模板部分采用模具钢常用的金属灰质感，模脚部分做了蓝色涂装区分，导向柱采用红铜色金属质感还原标准导柱的外观特征，各部件的装配间隙、配合面都做了精细化处理，可直观展示模具的开合模动作逻辑。设计思路上偏向入门级教学演示用途，简化了复杂的冷却、流道细节结构，保留了注塑模具最核心的成型、导向、顶出三大功能模块，结构清晰易懂，适合模具设计初学者理解注塑模具的基础组成与工作原理，也可作为基础教学演示素材使用，帮助学习者快速建立注塑模具的整体结构认知，掌握动定模配合、型腔排布、顶出机构设置的基础设计逻辑。
