注塑用热流道分流板结构设计

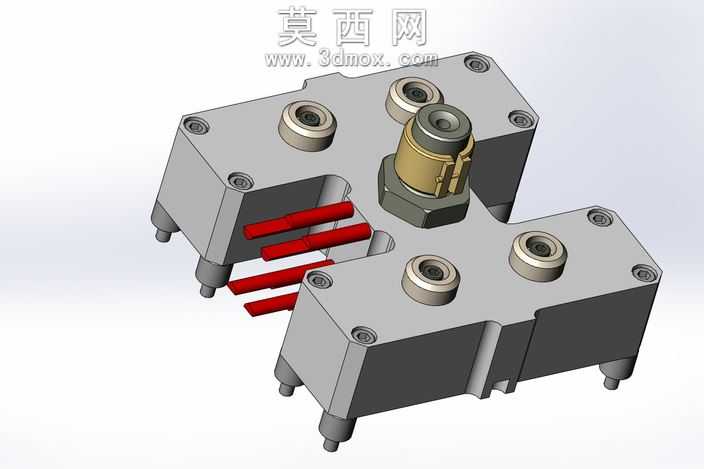

本模型为注塑模具配套的热流道分流结构，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循热流道系统的装配公差要求，对各配合面做了精准的尺寸约束。整体结构采用对称式布局设计，主体基座选用模具钢材质预设，表面做了哑光金属质感的渲染处理，清晰呈现出机加工后的平整金属面特征，边角处的倒角、安装孔位的沉头结构都做了精细化建模还原。模型中部设置主射嘴连接位，采用阶梯式嵌套结构，外层为锁紧固定结构，中层做隔热隔温的层级设计，内层为熔料流通通道，各层级之间的配合间隙按照实际装配要求预留，既保证射嘴安装后的同轴度，也能减少工作过程中的热量损耗。基座上分布四个对称的出料嘴安装位，每个安装位都设置了定位凸台与锁紧螺孔，对应下方延伸出的红色加热管组件，加热管采用嵌入式排布设计，沿流道走向均匀布置，建模时还原了加热管的插接结构与走线避让空间，保证加热时流道各区域温度均匀，避免熔料冷凝堵塞。基座表面的内六角紧固螺丝、定位销孔都按照标准件参数建模，安装支脚的高度、直径都符合模具装配的通用尺寸规范，整体结构拆分清晰，各部件可独立编辑修改，方便后续根据不同注塑产品的腔数需求调整流道布局。渲染阶段采用工作室均匀布光，金属部件的反光度、粗糙度参数都经过调试，既突出结构的立体感，也清晰展现各部件的装配关系，没有多余的装饰元素，完全服务于结构展示需求。设计过程中优先考虑流道的平衡性，保证各出料口的熔料压力、温度一致，同时兼顾装配维护的便捷性，各连接部件都预留了拆装操作空间，加热组件的排布也避开了螺丝锁紧位，方便后期检修更换配件。
