曲面结构注塑模具型腔三维设计

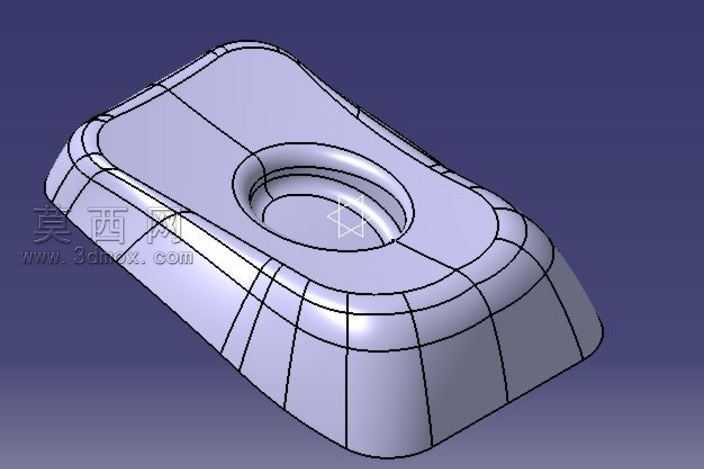

本作品为曲面类注塑模具的型腔三维设计模型，整体建模过程依托三维参数化设计软件完成，全程采用曲面建模与实体建模结合的方式构建核心结构。首先针对目标塑件的外观轮廓进行曲面造型搭建，先绘制多组截面轮廓线，通过放样、扫掠、边界曲面等命令生成主体外曲面，再对曲面的过渡圆角区域进行连续性优化，保证G2连续的曲面顺滑度，避免后续注塑成型时出现应力集中、脱模卡滞的问题。模型中部的环形凹陷结构采用曲面偏移、修剪、缝合的方式生成，精准匹配塑件的装配卡扣位结构，曲面缝合后进行实体加厚操作，保证型腔壁厚均匀，符合注塑成型的壁厚设计规范，避免成型过程中出现缩痕、翘曲等缺陷。模型外轮廓的分型面设计沿塑件最大轮廓线延伸，采用延伸曲面、平整曲面结合的方式构建，分型面贴合紧密无错位，能够有效避免注塑时出现飞边问题。建模过程中对所有圆角特征进行参数化关联，后续修改塑件尺寸时可直接驱动参数更新，大幅提升模具改模效率。模型渲染阶段采用哑光金属材质模拟模具钢的质感，添加环境光与漫反射光源，清晰呈现曲面的光影过渡效果，直观展示模具型腔的曲面顺滑度与结构细节。整体结构设计充分考虑注塑工艺的脱模需求，型腔侧壁设计有合理的脱模斜度，所有棱角位置均做圆角过渡处理，既能够提升塑件成型后的外观质量，也能减少模具开合过程中的磕碰损伤，延长模具使用寿命。该模型完整还原了曲面类注塑模具型腔的核心设计逻辑，曲面构建严谨，结构参数符合注塑模具的行业设计标准，可作为同类曲面塑件模具设计的参考案例，也可用于模具设计教学中的曲面建模实操演示。
