双铰接弯臂式工业连接臂结构设计

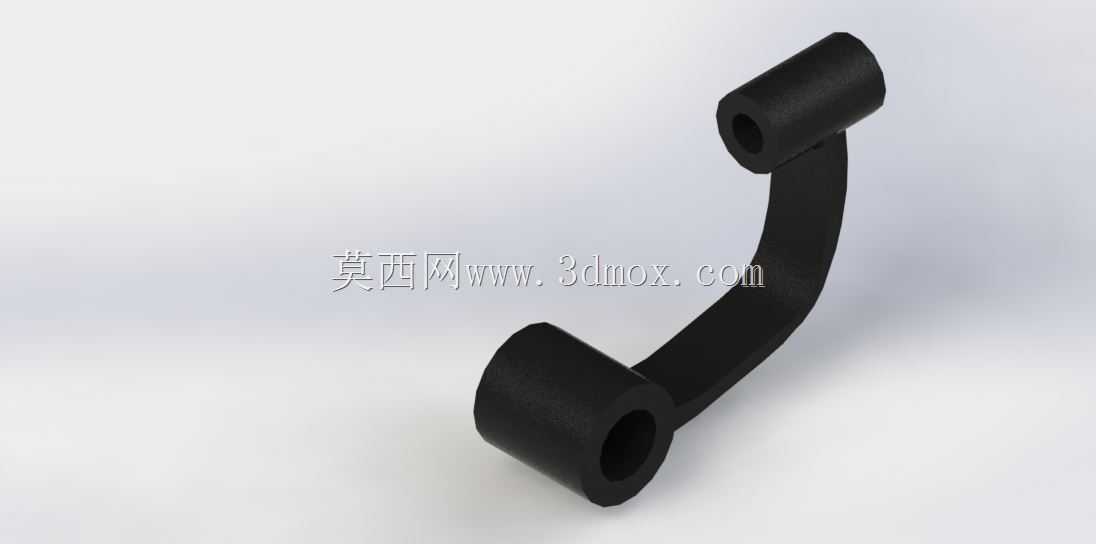

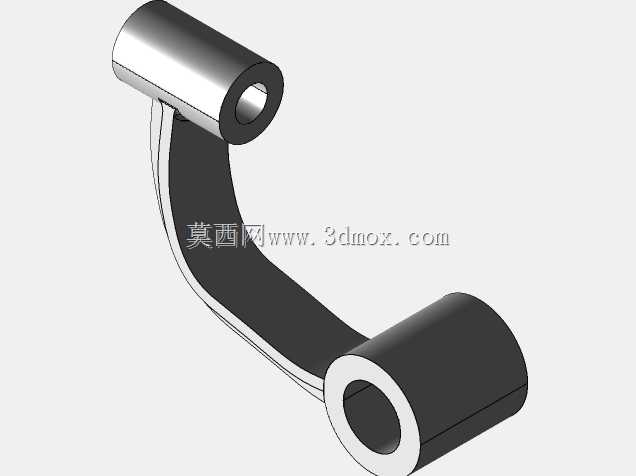

　　这款弯臂式铰接连接构件，主要应用在轻工自动化生产线的工件移位工位、检测设备的探头姿态调整机构，以及小型物料分拣单元的执行端连接环节，承担相邻两个回转部件之间的动力传递与姿态支撑作用，替代传统直臂连接在小空间内的转角干涉问题。从实际使用场景来看，这类构件常搭配回转驱动件使用，两端的同轴套筒结构分别对应固定侧与活动侧的铰接轴安装位，套筒内孔预留了标准轴承的安装公差带，可直接适配常用的深沟球轴承或无油衬套，无需额外加工衬套座，降低装配环节的二次加工量。设计阶段优先考虑了运动包络的边界控制，弯臂的弧形轮廓经过运动仿真校核，在两端铰接轴0-120度相对摆动范围内，臂身不会与周边的设备机架、走线槽发生剐蹭，臂身的截面采用变厚度设计，

　　靠近套筒的连接位置做了局部加厚过渡，避免长期交变载荷下出现应力集中断裂的问题，中间弧形段的厚度根据受力仿真结果做了减薄处理，在保证整体抗弯强度满足15kg径向载荷要求的前提下，尽可能降低构件自身重量，减少驱动端的负载损耗。安装边界上，两端套筒的端面均预留了轴用挡圈的安装槽位，装配时可通过挡圈限制铰接轴的轴向窜动，套筒外圆的基准面可作为位置检测的感应面，适配常用的接近开关安装位置，无需额外加装感应挡片。臂身的弧形走向并非规则圆弧，而是根据实际运动轨迹做了曲率优化，在摆动到极限位置时，臂身内侧可预留出12mm的走线空间，方便布置末端执行器的气管与信号线，避免管线在运动过程中被臂身挤压磨损。从结构特性来看，该构件属于典型的二力杆类支撑件，

　　受力方向主要沿两端套筒中心的连线方向，因此在建模时对臂身的中性层做了连续曲率处理，避免折线过渡带来的应力突变，表面未设置多余的凸台与安装孔，整体结构简洁，适合采用铸造成型后做少量机加工的工艺路线，加工成本较低，适合批量应用在各类中小型自动化设备的铰接传动环节，替换部分定制化的焊接弯臂结构，减少现场焊接调校的工作量，提升设备装配的一致性。
