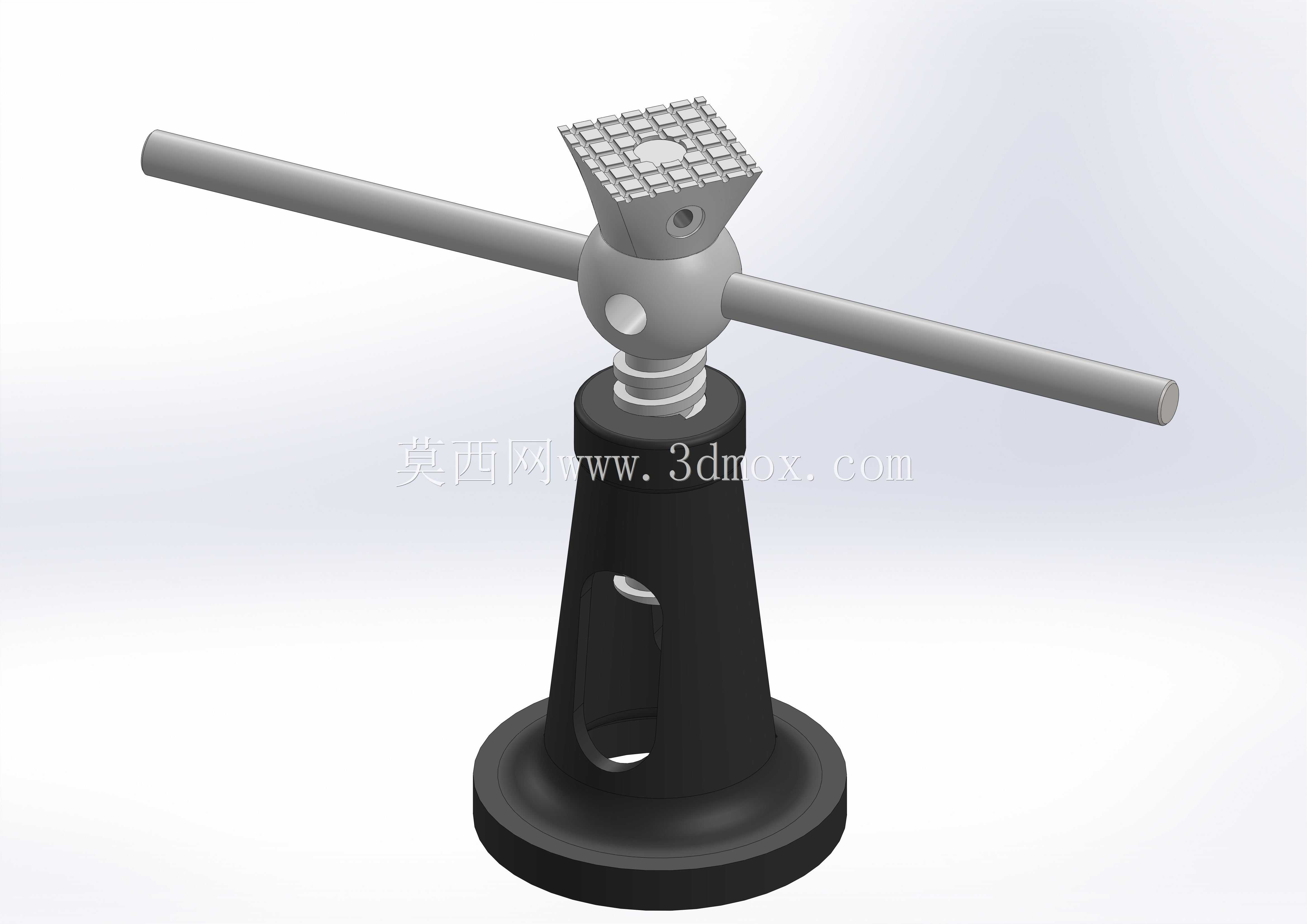

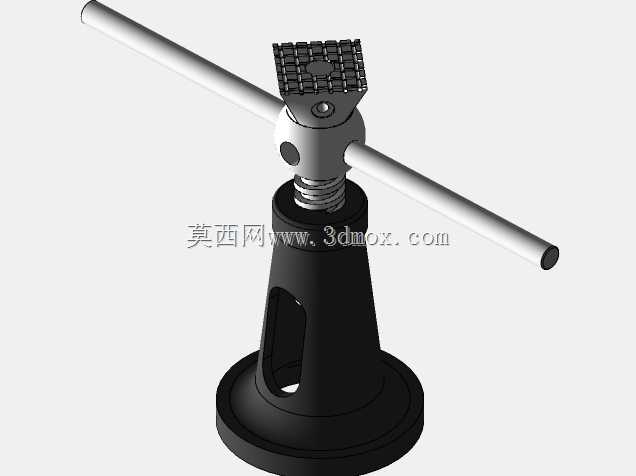

2吨手动螺旋起重支撑装置结构设计

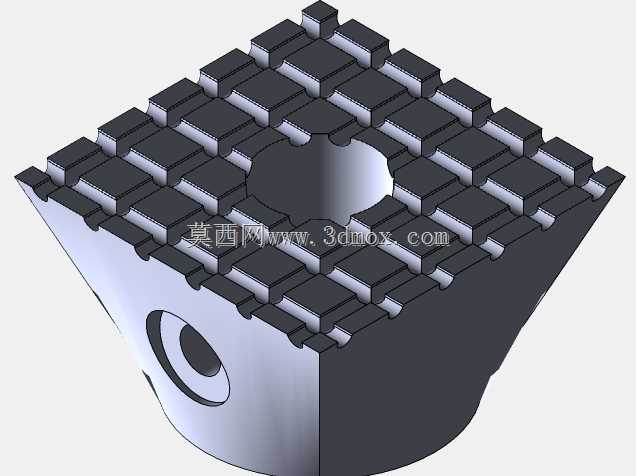

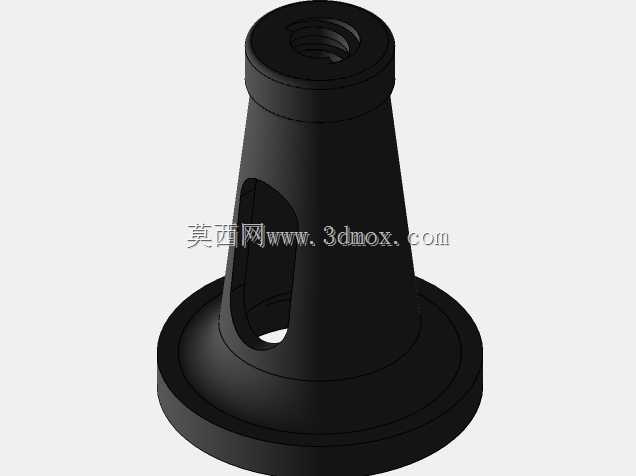

　　在设备检修、小型构件安装、车辆应急维修这类需要小行程重载顶升的作业场景里，手动螺旋千斤顶是无需外接动力源的可靠作业机具，这款额定承载2吨的螺旋顶升装置，完全依靠螺纹副的机械自锁特性实现载荷保持，不会出现液压类机具泄压回落的风险，适合无电源、野外作业或者需要长时间稳定支撑的工况。从结构设计逻辑来看，整体采用锥台形底座作为承载基础，大直径平底底座可以分散接触压强，避免在松软地面或者混凝土地面留下压痕，底座上部开设的长条形镂空窗口，一方面是为了减轻整体自重，方便单人搬运转移，另一方面也能在装配、检修时观察内部螺杆的啮合状态，及时清理螺纹副间嵌入的铁屑、泥沙等杂物，避免卡滞或者螺纹磨损加剧。顶部的承托台采用带防滑网格纹的球铰结构，

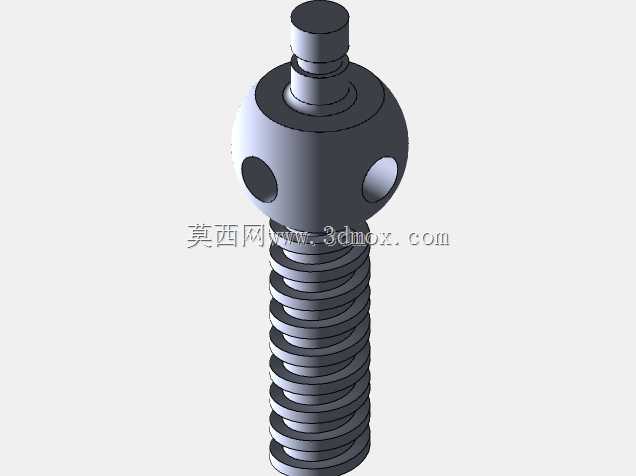

　　和顶升螺杆顶端做球面配合，即使被顶升物体的支撑面存在小角度倾斜，承托面也能自适应贴合，不会出现点接触应力集中导致的滑脱或者工件压损，球铰结构的转动间隙控制在合理范围，既保证自适应贴合的灵活性，又不会出现承托台松旷晃动的问题。操作杆采用贯穿式横杆设计，和螺杆上部的转动套做通孔配合，不需要额外的快拆或者锁止结构，作业时可以根据所需顶升力的大小调整操作杆的插入长度，需要大扭矩顶升重载时可以接长操作杆降低操作力，空载快速升降时可以缩短操作杆提升转动效率，操作杆两端做圆滑收边，避免转动时刮伤操作人员。核心的螺纹副采用梯形传动螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合重载低速的顶升场景，

　　螺纹导程的选择兼顾了顶升速度和自锁性能，导程角小于螺纹副当量摩擦角，即使撤去操作力，承载状态下螺杆也不会自行反转回落，不需要额外加装锁止机构就能保证作业安全。整体结构没有易损的密封件、液压阀类零件，日常维护只需要定期在螺纹副和球铰配合面涂抹润滑脂即可，能适应-20℃到60℃的宽温作业环境，不会因为低温出现液压油凝固、密封件失效的问题。从安装边界来看，底座最大直径适配常规作业面的支撑空间，闭合状态下的整体高度可以伸入大部分车辆底盘、设备底座的下部间隙，最大顶升行程覆盖日常小型设备检修、车辆换胎这类场景的顶升高度需求，整体自重控制在单人可搬运的范围内，不需要额外的吊装辅助就能完成作业点位转移。
