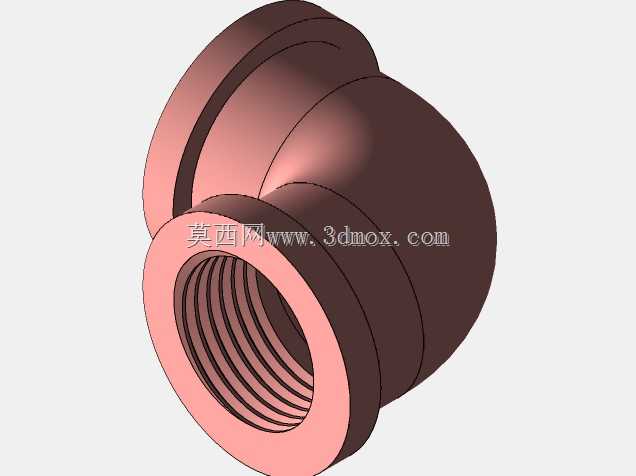

内螺纹90度转向管道连接弯头

　　该弯头属于管路系统中的转向连接件，核心作用是在两段管路交汇位置改变介质输送方向，将原本直线延伸的管路折转90度，适配设备内部紧凑的布线空间，在水暖管路、液压站油路、小型气动设备气路、化工实验管路中都有广泛应用。从结构设计来看，两端均采用内螺纹接口，可直接与外螺纹管道、接头旋合连接，无需额外焊接或法兰固定，安装拆卸便捷，适合需要频繁维护、调整管路走向的场景。弯头主体采用圆滑过渡的弯折腔体，内壁无尖锐转角，能有效降低介质流经转向位置时的阻力，减少流体紊流与压力损失，同时避免介质内杂质在转角处淤积，长期使用不易出现管路堵塞问题。外壁在两端接口位置设置加厚凸缘，既可以提升螺纹连接部位的结构强度，承受管路内介质的工作压力，

　　也能在安装旋合时为扳手提供夹持受力面，避免装夹过程中损伤管件主体外壁。建模过程中优先还原了内螺纹的完整牙型结构，可直接用于虚拟装配中的干涉检查，验证弯头与对接管道、周边设备部件的安装间隙，避免实际装配时出现螺纹旋合不到位、管件与相邻结构碰撞的问题。外形上弯折段采用等壁厚渐变圆弧造型，在控制整体重量的同时保证腔体各位置承压能力均匀，不会因转角处应力集中出现开裂渗漏。安装边界方面，两端接口的同轴中心线呈垂直布置，选型时可根据两端接口的公称通径确定安装所需的空间范围，布置管路时需预留出扳手操作的旋转空间，保证后期装拆维护时工具可正常卡入凸缘位置完成紧固或拆卸作业。这类内螺纹弯头相比焊接式弯头，对现场施工的设备要求更低，无需动火作业，在室内设备装配、易燃易爆工况的管路改造场景中适用性更强，也能降低现场施工的安全风险。
