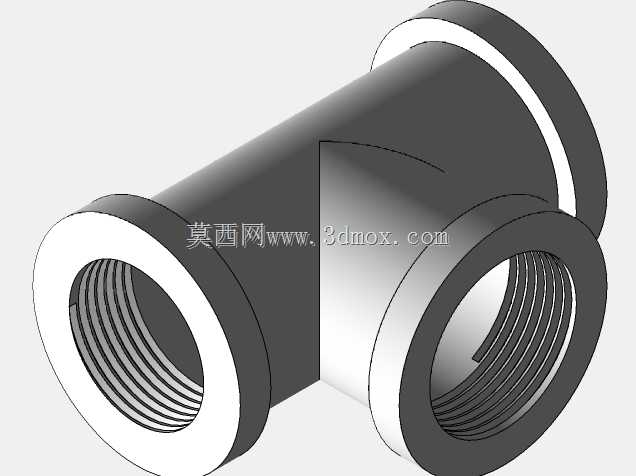

内丝T型三通管路连接件结构设计

　　在民用给排水、工业流体输送、暖通空调、液压气动管路系统中，90度转向的管路分流合流需求十分常见，这类T形内丝三通管件就是为解决相邻管路直角连通需求开发的基础管路元件。不同于焊接式三通需要现场施焊、对安装人员操作技能要求高的特点，这款内螺纹连接的三通无需复杂工装，仅靠管螺纹配合生料带或密封胶即可完成密封连接，大幅降低现场施工的难度与作业时长，在中小管径的低压管路系统中应用极为广泛。

　　从结构设计逻辑来看，三个连接端采用等径内管螺纹设计，螺纹参数符合通用管螺纹标准，可直接匹配同规格的外螺纹管路、阀件或仪表接头，三个接口的轴线两两垂直，交汇位置做了平滑圆弧过渡处理，避免直角交汇造成的流体紊流、压损过大问题，同时也能减少介质长期冲刷造成的局部冲蚀磨损，延长管件的实际使用寿命。管件主体采用等壁厚结构设计，法兰式的端口凸边既可以增强螺纹段的结构强度，避免拧紧过程中端口开裂，也能为管路安装提供定位基准，保证连接后管路的同轴度与垂直度符合装配要求。

　　从安装边界来看，三个接口的端面均为垂直于自身轴线的平面，安装时需保证对接的外螺纹件轴线与对应接口轴线重合，避免偏斜造成螺纹乱扣、密封失效。管件的外形轮廓为正交圆柱结构，相邻两个接口的外圆之间预留了足够的扳手操作空间，无需特殊定制工具，使用普通活动扳手即可完成拧紧作业，安装时的拧紧力矩需匹配对应管径的螺纹要求，避免力矩过大造成螺纹滑牙或管件开裂。在实际选型过程中，需要根据管路输送介质的类型、工作压力、工作温度匹配对应的管件材质，这款三通的结构形式可适配金属、非金属等多种常用管路材质，满足不同工况下的管路连通需求，在日常管路维修、设备管路改造、小型流体系统搭建场景中，这类标准三通管件是备货率极高的基础配件，其标准化的接口尺寸也保证了不同厂家同规格产品的互换性，降低后期运维的配件替换成本。
