带花键轴段螺旋锥齿轮传动构件

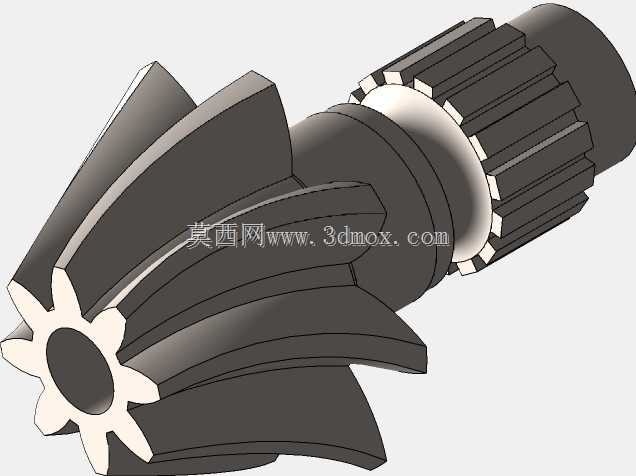

　　在相交轴动力传递场景中，螺旋锥齿轮是应用占比极高的传动构件，多数工况下用于两轴呈90度夹角的传动链路，也可根据设备布局需求调整轴交角适配非直角传动需求，常见于差速器、机床主轴传动箱、农业机械传动端、工程机械行走机构等需要变向传递扭矩的部位。这款带集成花键轴段的螺旋锥齿轮，将传动齿部与动力输出轴段做了一体化设计，省去了分体装配时的键连接配合环节，能有效降低装配累计误差，提升传动链路的同轴度，在高转速、交变载荷的工况下可减少连接部位的应力集中问题，避免键槽配合松动引发的传动失效。从结构设计逻辑来看，齿部采用螺旋齿形，相比直齿锥齿轮，其啮合过程是渐进式的，轮齿从齿端开始逐步进入啮合再逐步退出，重合度更高，传动过程中的冲击与噪声明显更低，

　　承载能力也更强，适合中高速、大扭矩的连续传动场景。齿形沿节锥方向逐步收窄，越靠近锥顶位置齿厚越小，这一设计完全匹配锥齿轮的啮合运动轨迹，保证啮合过程中齿面接触印痕均匀分布在齿高中部区域，避免边缘接触引发的齿面磨损加剧、局部应力过载断齿等问题。轴段部分采用矩形花键结构，花键齿的导向性好，对中性优异，既可以通过花键配合直接将扭矩传递给对接的传动构件，也能在装配时实现轴向位置的微调，适配不同安装距的啮合调整需求，保证锥齿轮副的啮合间隙处于合理区间，避免侧隙过小引发的卡滞、发热，或是侧隙过大导致的传动回差、冲击问题。端部的中心孔是加工时的工艺定位基准，在齿形加工、外圆磨削工序中以此作为定位基准，能保证各段轴颈、齿部的形位公差满足设计要求，

　　安装时也可作为辅助定位基准，快速找正构件的回转中心。在实际选型适配时，需要重点关注安装距、节锥角、齿宽、轴段长度、花键参数这些边界尺寸，安装距直接决定锥齿轮副的啮合位置是否正确，节锥角需要匹配配对齿轮的参数保证轴交角符合设计要求，齿宽影响承载能力与装配空间占比，轴段长度需要适配传动箱内部的安装空间，避免与箱体内壁、其他传动构件发生运动干涉，花键参数则需要与对接的传动毂孔完全匹配，保证扭矩传递的可靠性。这类一体化结构的螺旋锥齿轮，相比分体装配的锥齿轮与轴组件，整体刚性更好，动平衡精度更容易保证，在转速较高的传动场景中优势尤为明显，能有效降低高速运转时的振动幅值，延长轴承与齿轮本身的使用寿命。
