四缸发动机用四合一排气歧管结构设计

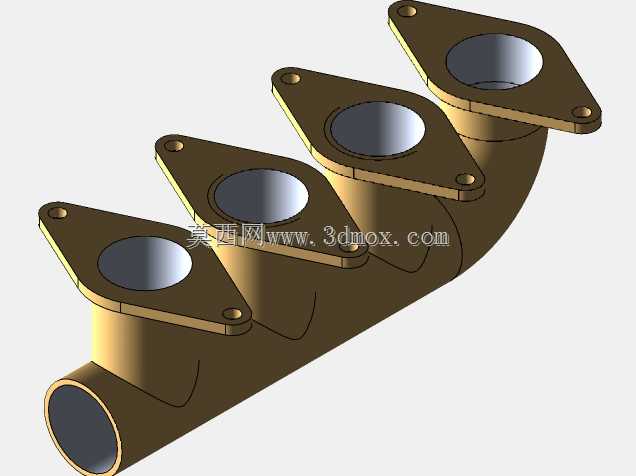

　　这款排气歧管主要适配直列四缸内燃机的排气端接驳需求，在乘用车、轻型商用车的动力总成布局中，这类歧管承担着将四个气缸燃烧后产生的高温废气有序汇集、导出至排气后处理系统的核心作用，是发动机进排气模块中直接影响排气背压、充气效率的关键结构件。从实际装车场景来看，该歧管的四个进气法兰分别对应发动机缸盖的四个排气道口，法兰面采用菱形安装布局，每个法兰设置两个对称布置的安装孔，可通过螺栓与缸盖排气侧紧密贴合，安装面需保证足够的平面度要求，避免高温高压废气出现泄漏问题，同时法兰与气道衔接处做了圆弧过渡处理，减少废气流通时的局部阻力，避免出现气流紊流导致的排气不畅。设计过程中，四个进气支管采用渐次汇合的流道布局，支管长度经过匹配计算，

　　能够利用排气脉冲效应提升气缸的扫气效率，避免各缸排气之间出现干涉干扰，流道内壁做了顺滑处理，降低废气流动过程中的沿程阻力，最终所有支管的气流汇入底部的圆形总出口，可直接对接三元催化器或者前排气管路，总出口的管径匹配常见的小排量四缸机排气流量需求，不会出现通径不足导致的背压过高问题。从安装边界来看，四个进气法兰的中心距严格对应直列四缸缸盖的排气道间距，整体弯管的弧度避开了发动机舱内的周边部件，比如点火线圈、机油尺套管、冷却管路等，装车后不会出现运动干涉，同时管壁厚度均匀，既满足高温工况下的结构强度要求，也能控制整体重量，适配量产车型的轻量化设计需求。这类歧管通常采用耐高温铸铁材质铸造而成，能够长期耐受800摄氏度以上的排气高温，

　　同时具备足够的抗热震性能，避免发动机冷热交变工况下出现开裂问题，法兰面的安装孔位公差控制严格，可保证与缸盖贴合后密封可靠，不需要额外增加厚密封垫就能满足密封要求。在结构设计阶段，还需要考虑歧管的热膨胀补偿，弯管的弧度设计预留了一定的热变形余量，避免长时间高温工作后出现安装应力集中导致的法兰变形、螺栓断裂等故障，同时支管与总管的衔接处做了加强过渡，避免气流长期冲刷导致的局部磨损穿孔。
