小型代步车转向操纵机构三维结构

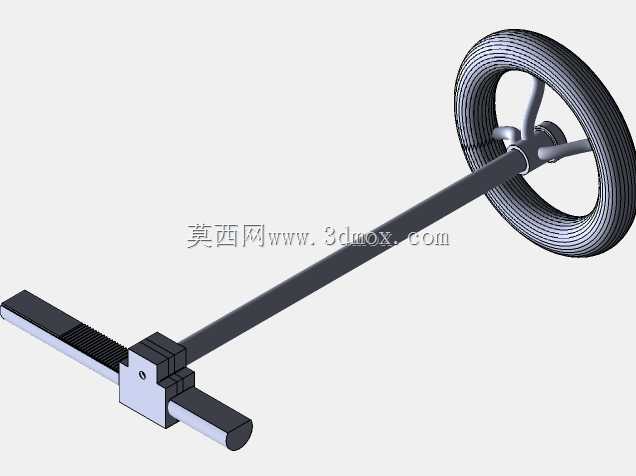

　　这套转向操纵结构主要适配小型低速代步车型，常见于园区观光代步车、小型场地作业代步设备、儿童电动玩具车这类对转向响应速度要求直接、结构轻量化需求高的应用场景，区别于传统乘用车辆的复杂助力转向结构，这套结构完全采用纯机械传动路径，没有额外的助力组件，转向动作传递没有迟滞，驾驶者转动方向盘的力矩可以直接传递到转向执行端，适配低速场景下的直接操控需求。从结构组成来看，整套部件包含操纵端的方向盘、传动用的长转向轴、末端的齿轮齿条转向执行段，以及和执行段连接的转向横拉杆结构，方向盘采用带防滑纹理的轮圈设计，三根辐条连接中心轮毂，轮毂位置预留了和转向轴配合的安装孔位，装配时可以通过键连接或者过盈配合实现周向固定，

　　避免转向过程中出现方向盘和转轴的相对滑动。转向轴采用等直径圆杆结构，长度根据小型代步车的驾驶位到前桥的安装距离设定，轴身没有设置多余的万向节结构，这是因为小型代步车的方向盘布置位置和转向器输入轴处于同一直线，不需要额外的角度补偿结构，既简化了装配流程，也减少了传动过程中的间隙累积。末端的齿轮齿条结构将转向轴输入的旋转运动转化为横拉杆的左右直线运动，齿条两端直接连接横拉杆，横拉杆端部预留了和车轮转向节连接的安装位，齿条的行程匹配小型车轮的最大转向角度，避免转向过度导致的部件干涉。设计过程中优先考虑了结构的易加工性，所有结构件都采用规则的几何特征，转向轴、横拉杆都采用标准圆钢型材加工即可，齿条和齿轮的参数匹配小型车的转向力矩需求，

　　模数选择偏小的规格，既满足强度要求，也能控制整体重量。安装边界方面，整套结构沿车辆纵向布置，转向轴从驾驶位方向盘安装点斜向延伸至前桥位置的转向器安装座，转向器壳体需要通过两个安装耳固定在车架前横梁上，安装时需要保证转向轴的轴线和转向器齿轮输入轴线同轴，避免转动过程中出现卡滞；车轮安装在转向节的轴端，转向节和横拉杆连接的球头位置预留了调整间隙，可以在装配时微调前束参数，保证车轮直行状态下的定位精度。整套结构没有冗余的辅助部件，传动路径短，转向动作传递直接，日常维护只需要在齿轮齿条啮合位置、各连接铰接点定期加注润滑脂即可，非常适合小批量生产的小型低速代步设备使用，建模过程中所有配合面都预留了合理的装配公差，转动副位置都设置了对应的间隙，避免三维模型装配时出现干涉，也能给实际加工生产提供准确的尺寸参考。
