直列四缸简易曲柄活塞动力总成

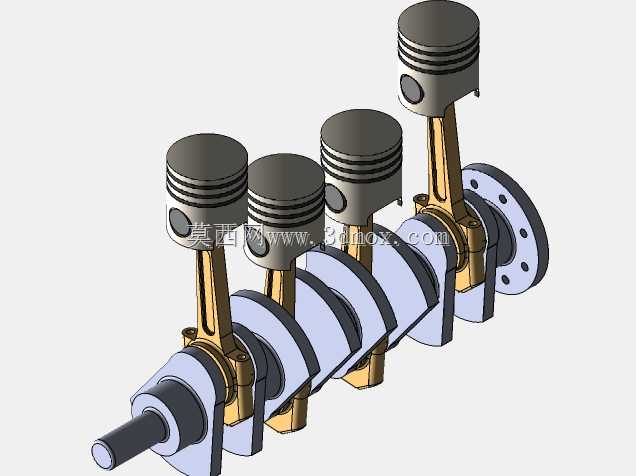

　　这套直列四缸曲柄活塞机构，把内燃机最核心的运动转换关系完整呈现出来，没有多余的外围附件遮挡，适合在结构评审、教学演示和原理验证时快速看清动力传递路径。四组活塞沿曲轴轴向依次排布，连杆大头分别抱在对应的曲柄销上，曲轴转动时，活塞在各自缸孔内做往复直线运动，连杆则在摆动中完成上下止点间的力传递。从实际装机角度看，这类基础结构广泛出现在小排量乘用车、通用发电机组、小型工程机械动力单元中；即便本方案做了简化，其缸心距、曲柄半径、连杆长度和活塞销高度之间的比例关系，仍决定了整机的长度边界、往复惯性力水平以及燃烧室布置空间。建模时先以曲轴回转中心为基准建立主轴系，再按发火间隔错开曲柄销相位，能够避免后期连杆与缸体、平衡块之间出现干涉。

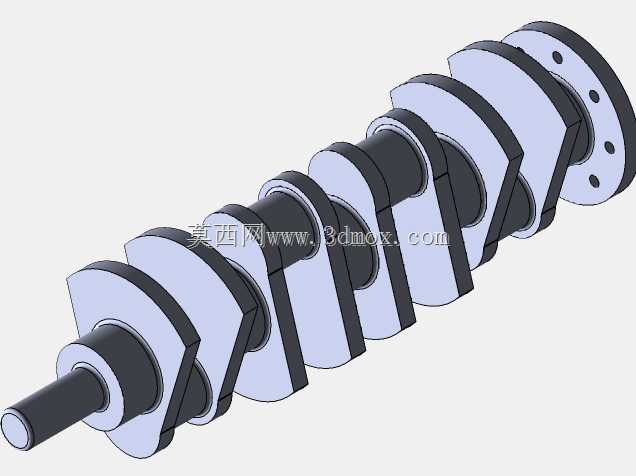

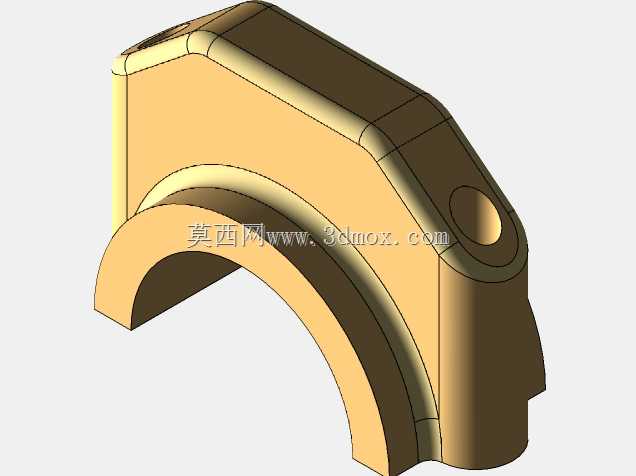

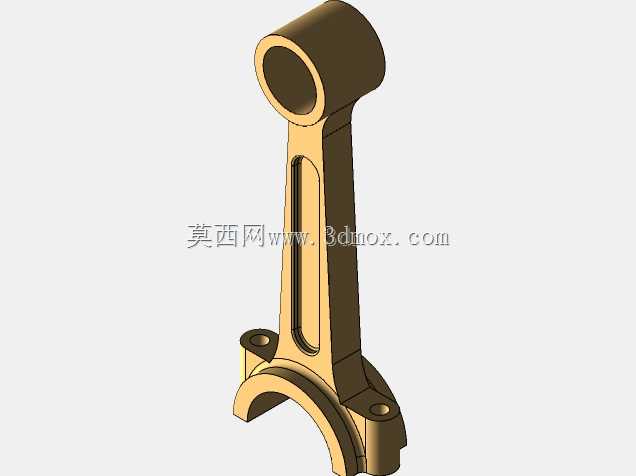

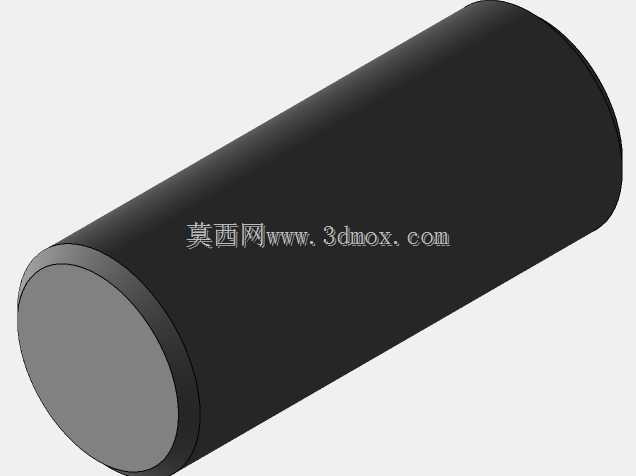

　　活塞裙部导向长度、环槽位置和销座厚度需要结合缸孔直径统一考虑，过短会加剧拍击，过长则增加无效高度。连杆采用工字形截面思路，在保证大头、小头刚度的同时控制往复质量；大头盖结合面、螺栓孔位和轴瓦安装空间必须预留，否则装配时无法完成曲柄销包覆。曲轴部分要关注主轴颈与曲柄销的重叠度，重叠量越大，轴系抗弯扭能力通常越好，但也会受曲柄半径和轴承直径限制。法兰端用于连接飞轮或输出联轴器，轴伸长度、螺栓分布圆和定位止口要与后续负载端匹配；自由端则可布置正时驱动、冷却风扇或辅助取力接口。安装边界上，整机宽度主要受连杆摆动极限和曲轴平衡块外圆约束，高度由活塞上止点到曲轴箱底面的距离决定，轴向长度则随缸数、缸心距和前后端盖尺寸累加。若把该模型用于教学，可直接剖切展示曲柄转角与活塞位移的对应关系；若用于设备选型前期，可在此骨架上继续叠加缸盖、气门、正时系统和润滑管路，逐步细化成可用于装配校核的完整动力单元。
