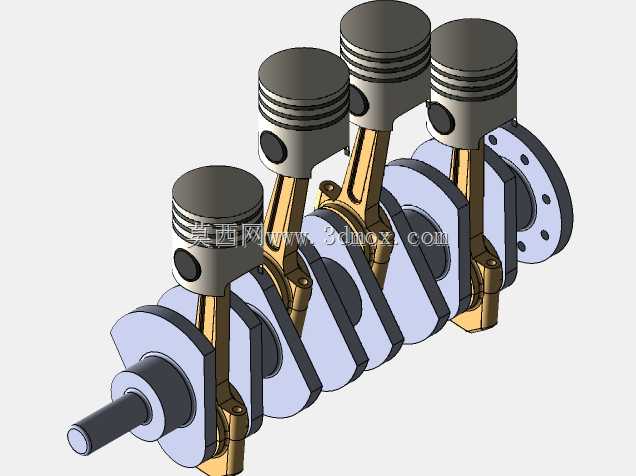

直列四缸内燃机曲柄连杆机构结构展示

　　这套直列四缸动力核心结构，是乘用车、小型工程机械动力单元里应用最广泛的构型，日常接触的1.0L-2.5L排量燃油动力设备，大多采用这类排布的核心做功结构。整套结构的核心功能是把燃料燃烧产生的气体爆发压力，通过活塞的往复直线运动，经连杆传递转换为曲轴的旋转扭矩，最终向外输出可用的旋转动力，是内燃机完成能量转换的核心执行单元。从设计逻辑来看，四个气缸沿曲轴轴向等距直列排布，相邻气缸的曲柄销错开180度相位，能保证四个气缸按固定做功顺序交替输出动力，让曲轴运转的扭矩波动大幅降低，相比三缸、单缸结构，运转平顺性有本质提升，同时直列排布的结构加工难度低、装配工序少，后期维护的可达性也更好。建模过程中需要严格匹配各部件的运动边界：

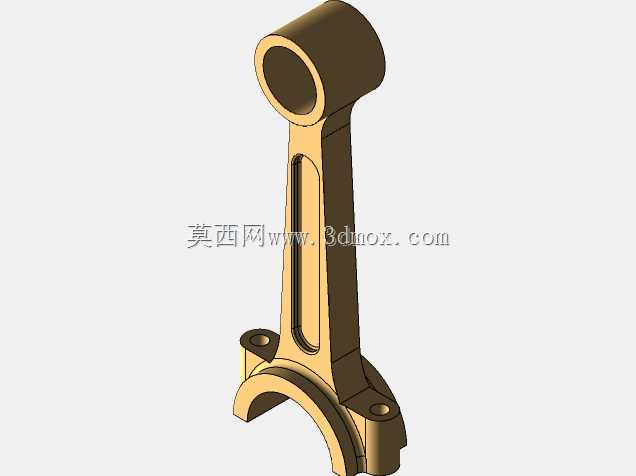

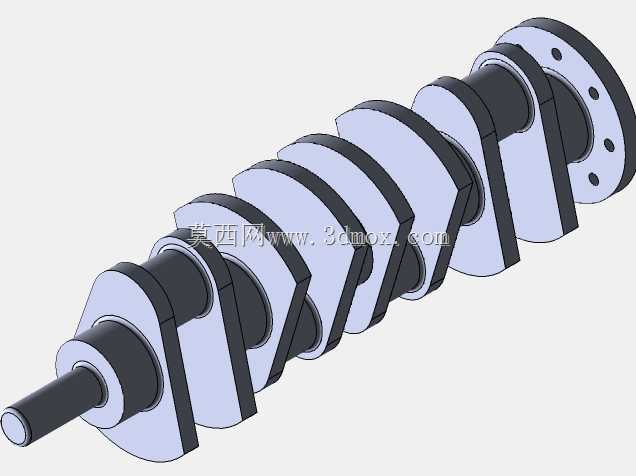

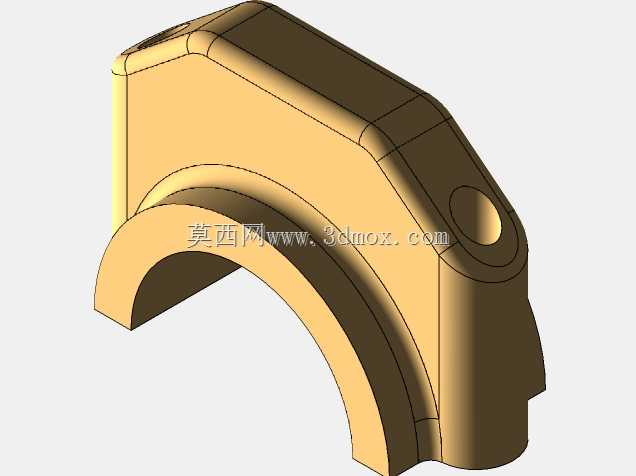

　　活塞裙部与气缸壁的配合间隙要预留热膨胀余量，活塞销与连杆小头的连接采用全浮式设计，保证不同工况下的转动自由度；连杆大头采用剖分式结构，通过连杆螺栓与曲轴曲柄销紧固，轴瓦间隙需要满足流体润滑的油膜厚度要求；曲轴的主轴颈支撑点对应四个气缸设置五道主支撑，平衡块的配重需要精确计算，抵消活塞连杆组往复运动产生的一阶、二阶惯性力，避免高速运转时产生整机振动。外形尺寸方面，这类直列四缸结构的轴向长度通常控制在350mm-450mm区间，缸心距保持在80mm-100mm范围，既保证气缸壁有足够的结构强度，又不会让整机轴向尺寸过大，适配前置前驱车型的横向安装空间需求；安装边界上，曲轴前端预留皮带轮、正时机构的安装位，后端对接飞轮与离合器总成，

　　缸体连接面的螺栓孔位需要与传动系统、进排气系统的安装点位完全匹配，避免装配时出现干涉。实际应用中，这套结构除了搭载在常规家用乘用车上，也可经过小幅调整后用于小型发电机组、农用机械、小型船舶的动力单元，不同应用场景下只需要调整活塞行程、压缩比参数，就能适配不同的燃油类型与功率输出需求。建模时需要重点关注各运动部件的运动干涉检查，比如活塞运行到上止点时，活塞顶部与气缸盖的燃烧室间隙要控制在合理范围，连杆摆动过程中不能与气缸内壁、曲轴箱内壁发生剐蹭，曲轴转动时平衡块不能与油底壳、连杆大头产生运动干涉，这些细节直接决定了结构的可行性。
