多关节壁挂式机械臂结构设计

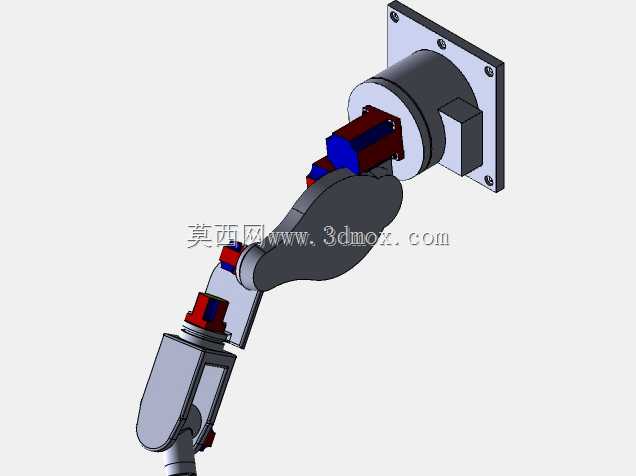

　　这款多关节壁挂式机械臂的结构设计，核心面向狭小工位的自动化作业需求，在3C电子装配、实验室样本转运、小型工件分拣这类对安装空间有严格限制的场景中，壁挂式的安装形式可以完全释放地面作业空间，避免落地式支架对工位动线的遮挡。从安装边界来看，其底座采用方形法兰安装结构，四个固定孔位均匀分布在法兰端面，安装时只需在垂直安装面预先加工对应规格的螺纹孔即可完成固定，底座整体突出安装面的厚度控制在较小范围，不会过多占用垂直方向的冗余空间，适配设备侧壁、工装立板、生产线侧挂支架等多种安装载体。

　　从功能特性上看，该机械臂采用多关节串联构型，从底座到末端执行器依次设置了多个回转自由度，每个关节处都预留了传动件与动力元件的安装空间，关节衔接处采用轴孔配合加端面限位的结构形式，既可以保证关节回转时的同轴度，也能承受末端负载带来的径向与轴向载荷，避免长期运行出现关节松旷的问题。臂段部分采用了轻量化的结构构型，在保证结构刚性的前提下尽可能削减了非受力区域的材料厚度，降低关节驱动端的负载余量要求，提升臂体运动时的响应速度。

　　设计过程中优先考虑了走线的合理性，臂体内部预留了贯通的走线通道，动力线与信号线可以从底座进线口直接沿臂体内部延伸至各关节与末端执行器，避免外部走线在臂体往复回转时出现线缆缠绕、剐蹭的问题，同时也能对线缆形成有效防护，减少车间内油污、粉尘对线缆的侵蚀。末端执行器的连接部位采用标准的接口形式，可以根据实际作业需求快速更换夹爪、吸盘、检测探头等不同功能的末端配件，无需对臂体结构做额外改造，适配多品类小批量的柔性作业需求。

　　关节处的红蓝配色结构为传动模块的安装位，设计时将传动件的安装基准与臂体的加工基准做了统一，降低后续装配时的调校难度，每个关节的回转范围都设置了机械限位结构，避免运动过程中出现超程碰撞，损坏臂体或周边设备。整体结构的运动包络半径经过反复校核，在保证足够作业覆盖范围的前提下，尽可能缩小了闲置空间内的运动轨迹，适合在排布紧凑的自动化工位中部署，不会和周边的工装、输送线产生运动干涉。
