不锈钢方管框架式全向移动机器人基座结构

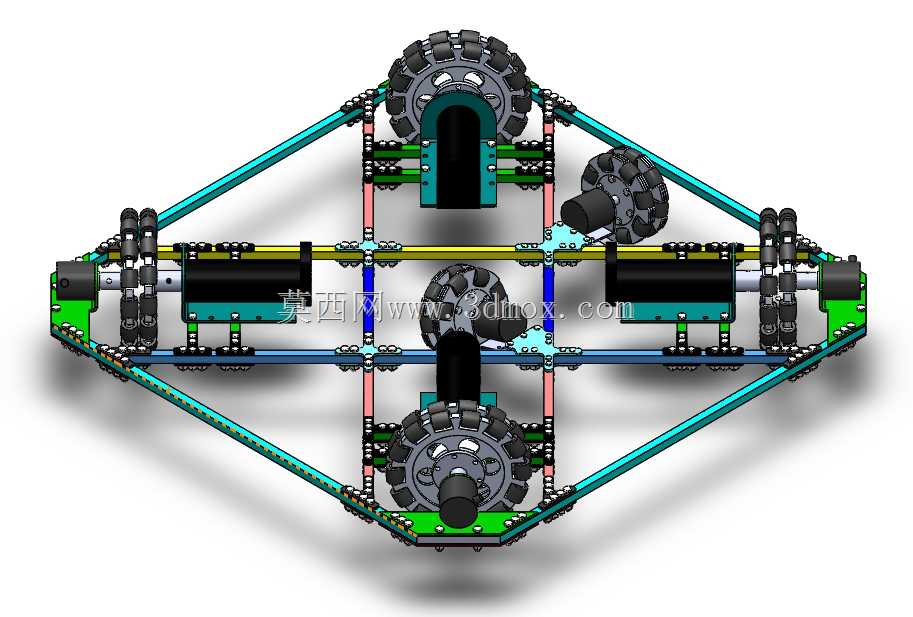

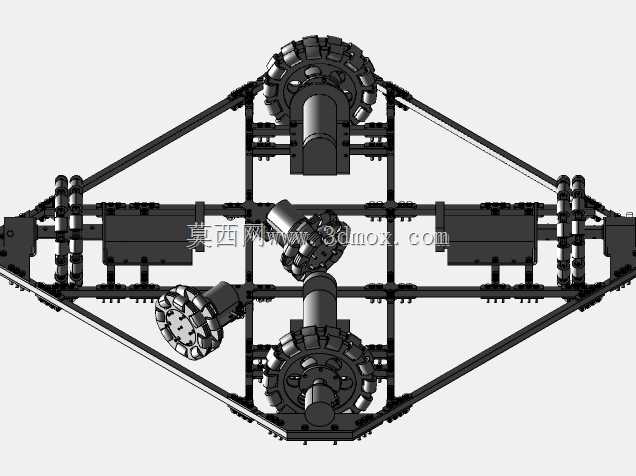

　　这款全轮移动基座的框架主体采用10*10mm规格不锈钢方管搭建，菱形对称的外轮廓布局，是为适配窄空间内的零半径转向、横向平移等全向移动需求设计的，常见于仓储物料转运、实验室巡检设备、产线柔性配送单元的底盘承载场景。从结构布局来看，四组麦克纳姆轮分别布置在菱形框架的四个顶点位置，每一组轮组都配套独立的驱动安装位，轮组安装座预留了电机输出轴的同轴对接空间，框架上分层布置的横向、纵向支撑梁，一方面用来强化方管框架的整体抗扭刚度，避免急停、变向时框架出现形变影响轮组接地压力，另一方面也为上层搭载的传感器、控制模块、电池组预留了分层安装的固定孔位。设计阶段优先考虑了安装边界的控制，菱形结构的外伸端刚好覆盖轮组的最大回转范围，

　　没有多余的外凸结构，能在通道宽度有限的场景下最大化利用通行空间，轮组与框架之间的连接座采用可调式固定结构，可根据实际地面平整度微调轮组的接地高度，保证四个轮子在不平整地面也能保持均匀的接地比压，避免单轮悬空导致的动力损失。框架中间的贯通区域预留了控制舱的安装空间，周边的支撑梁上提前加工了等间距的安装孔，可根据搭载设备的重量、尺寸灵活调整上层安装板的固定位置，不需要二次钻孔加工。不同于常见的矩形底盘布局，这种菱形排布的全轮结构，在做斜向移动、原地旋转动作时，框架的受力分布更均匀，方管的焊接节点都选在受力较小的梁段中部，避免应力集中在转角位置导致长期使用后框架开焊。轮组周边预留了传感器的安装支架位，可直接加装防撞条、红外测距、

　　视觉导航模块的固定座，不需要额外设计转接件。整个基座的重心控制在框架几何中心偏下的位置，驱动电机的安装位尽量贴近下层支撑梁，降低整机重心高度，避免带载移动时出现侧翻风险，框架边缘的方管端部都做了封堵处理，防止车间使用过程中积尘、切削液进入管内造成锈蚀。
