工业立式仪表防护柜体结构设计

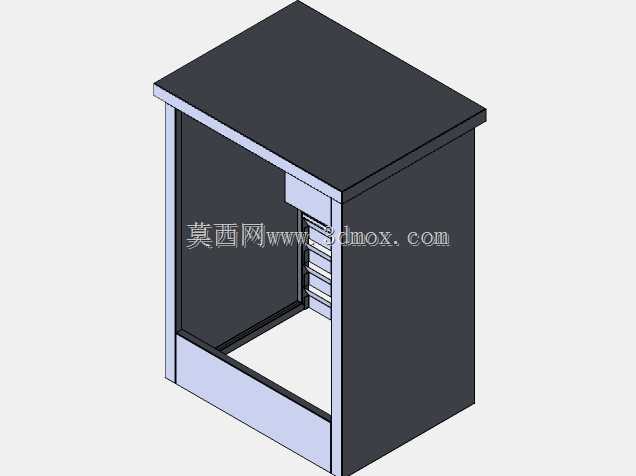

　　这款立式柜体结构，最初是针对车间现场传感器配套仪表的集中安装需求做的设计，日常在工业现场，零散的传感变送仪表如果直接外露在生产区域，很容易被物料磕碰、被切削液或粉尘侵蚀，做这类封闭柜体的核心目的，就是给内部安装的传感采集模块、接线端子排提供稳定的防护空间。从结构设计逻辑来看，整体采用框架加外覆板的组合形式，底部预留了足够的走线空间，柜体内部侧边设置了分层安装导轨位，可以根据实际接入的仪表数量灵活调整层板位置，不用额外二次打孔改造。顶部做了外伸式的檐边结构，哪怕是在半户外的连廊区域安装，也能避免顶部凝露直接顺着接缝渗进柜体内部，外板的拼接处都做了折边咬合的结构，不用额外打密封胶就能达到基础的防尘等级，适配多数普通工业现场的环境要求。

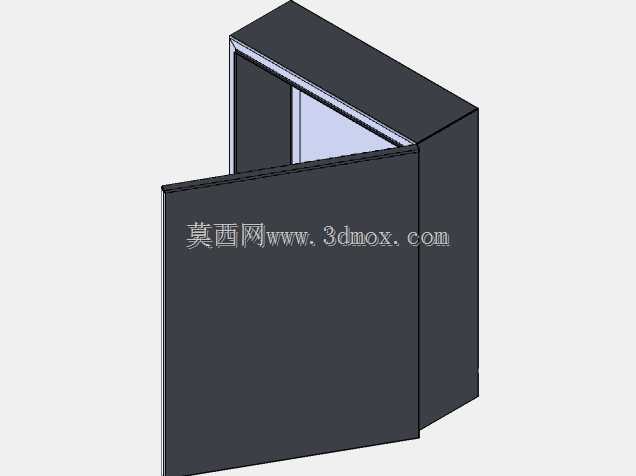

　　安装边界上，柜体底部预留了四个固定地脚的安装孔位，可以直接通过膨胀螺栓固定在水泥地面上，也能搭配脚轮做成移动式的临时检测站，整体进深尺寸控制在常规人体操作的舒适范围内，站在柜体正面操作内部仪表的时候，手臂不需要过度探入就能触碰到最内侧的接线端子，日常维护的时候不用整个人探进柜内，操作便利性比常规的深柜好很多。考虑到现场布线的需求，柜体的底部和后侧都预留了敲落孔位，不管是从地面走暗线还是从墙面走桥架布线，都能直接敲开对应位置的孔位穿线，不用现场临时切割钣金，减少现场安装的工作量。柜门部分做了内嵌式的观察窗预留位，如果需要日常频繁查看仪表读数，不用打开柜门就能直接观察内部仪表的显示状态，要是对防护等级要求更高，

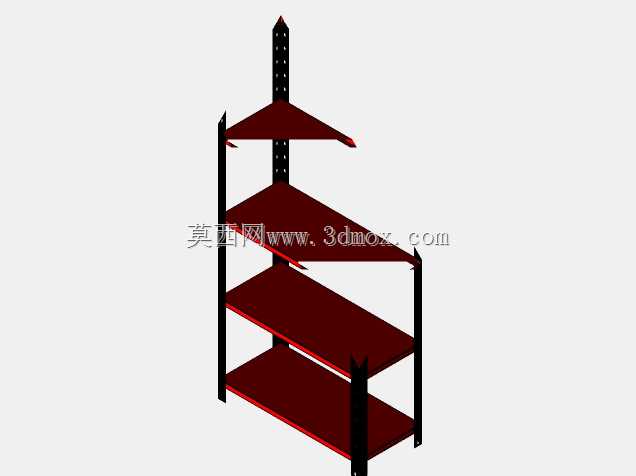

　　也可以把观察位换成整面钣金门板，适配不同的使用场景。内部的安装层板采用可拆式设计，单个层板的承重能满足常规传感仪表、小型信号隔离器的安装需求，不会因为长期承重出现变形下坠的问题，框架的型材选用的是标准折弯钣金件，拼接的时候采用定位焊加螺栓紧固的组合，整体刚性足够，哪怕是用叉车短途转运柜体，也不会出现框架变形导致门板卡滞的问题。
