壁挂式电气控制配电箱体结构

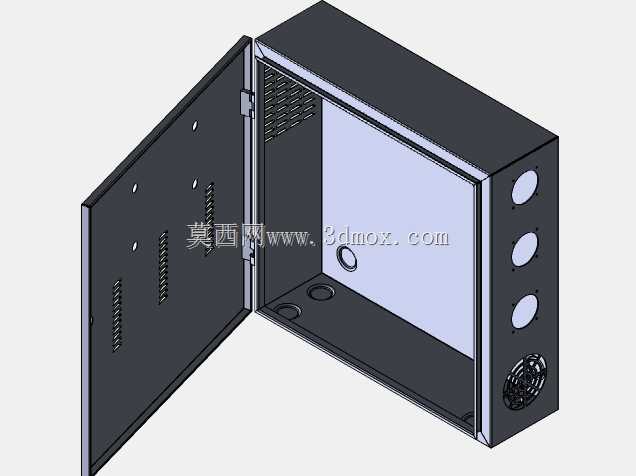

　　这款壁挂式配电盘主要面向车间设备旁、自动化产线端头、小型机房及检修工位的就近配电与控制集成场景。它把断路器、端子排、继电器、开关电源等元件集中在封闭金属壳体内，既方便日常维护，也能减少粉尘、飞溅和误触对电气回路的影响。门体采用铰链侧开方式，打开后内部安装板完整露出，接线、校线和更换元件时不需要在狭窄空间内反复探身；关闭后又能形成相对独立的电气腔，适合固定在墙面、支架或设备立柱上。

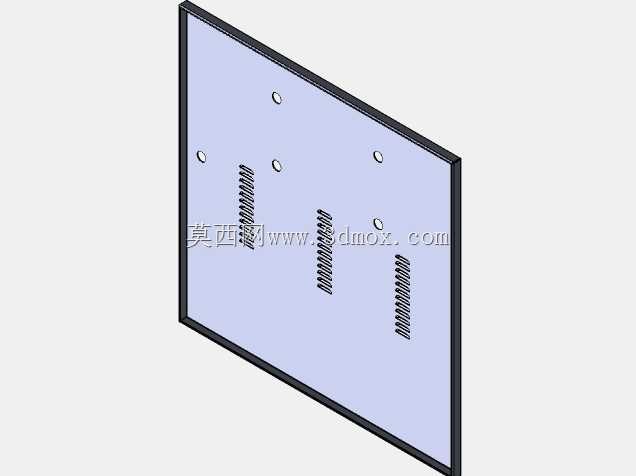

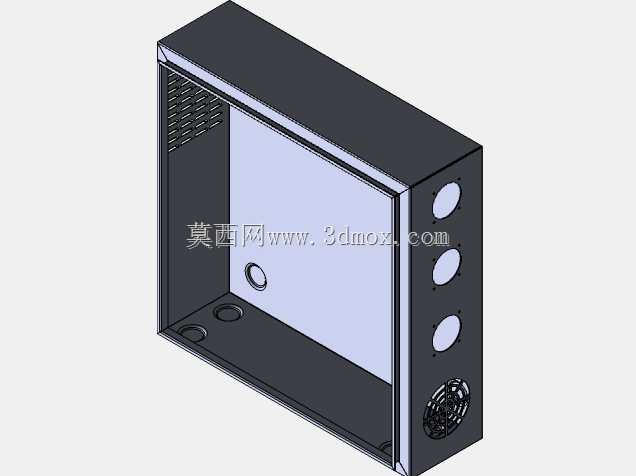

　　从结构思路看，箱体优先考虑的是安装边界与维护半径。背部为整块安装背板，可通过膨胀螺栓或螺钉固定，四周预留边距以避开墙面凸起和线缆桥架。侧板上的圆形开孔用于电缆接头、按钮或指示灯，孔径和孔位按常规电气元件排布，能够支持上进上出、侧进侧出等不同走线方式。底部预留的开孔则适合穿入动力电缆和控制线，并配合格兰头实现固定与防护。门内安装板为元件承载核心，表面平整，适合采用导轨、扎带、绝缘子或螺钉直接固定器件，设计者在建模时保留了足够的平面区域，便于根据实际回路进行二次排布。

　　散热设计没有采用大面积镂空，而是在壳体局部设置通风孔和风扇位，这种处理更适合普通工业环境：既能形成空气流通，降低开关电源、接触器等发热元件的温升，又能避免开口过大导致异物进入。门体边缘与箱体之间形成折边配合，闭合后可提高整体刚性，并对灰尘和溅水起到一定阻挡作用。门锁位置设置在开启侧，方便单手操作，同时保证门体压紧，不会因设备振动而松脱。

　　尺寸方面，该模型属于中小型壁挂配电箱范畴，宽度、高度和深度适合容纳单层元件排布，深度控制在便于墙装的范围内，不会过多占用通道空间。安装时需要确认墙面承重能力，并在箱体四周留出接线弯半径、开门空间和散热距离；若布置在设备附近，还应结合桥架高度、线槽走向和操作面板位置确定安装高度。三维结构完整表达了门板、铰链、箱体、安装板、通风孔和穿线孔之间的关系，可直接用于钣金展开参考、装配干涉检查以及电气布局评审。对于需要把控制回路从主控柜分散到现场的项目，这种箱体能够缩短线缆长度，简化现场维护，并让故障排查更加直观。
