双孔铰接式连接构件结构设计

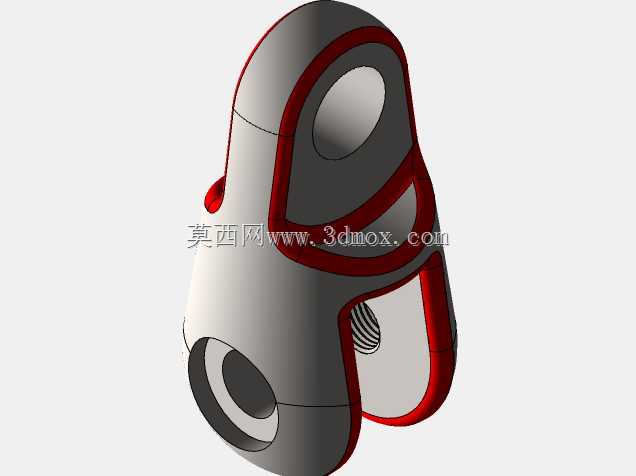

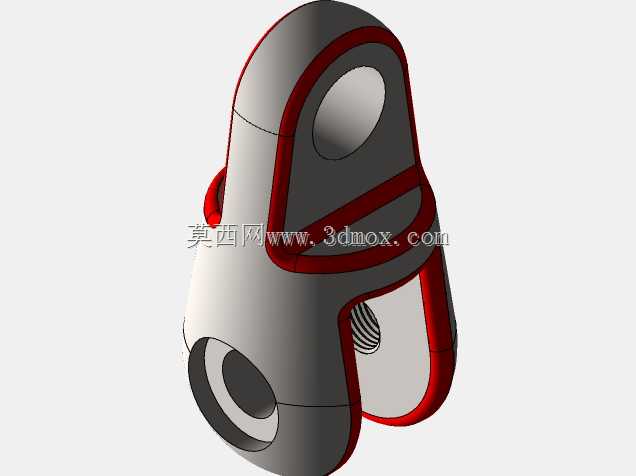

　　这类双孔铰接构件常应用在需要实现多自由度摆动传动的机械结构中，常见于轻工自动化设备的连杆传动组、小型执行机构的铰接点位、检测装置的活动支撑端，用来传递往复摆动力矩，同时补偿装配过程中产生的微小位置偏差，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，构件主体采用一体化成型的流线型轮廓，没有多余的突出棱角，既可以减少运动过程中与周边零部件的干涉概率，也能在同等材料用量下优化应力分布路径，让交变载荷下的应力集中点转移到壁厚均匀的主体区域，而非孔位边缘。两个铰接孔的轴线呈空间交错布置，并非平行或共面设计，这种布局可以实现两个垂直方向的摆动自由度，适配需要复合摆动的传动场景，比如检测探头的角度调整支架、小型联动机构的中间传动节点，

　　相比单孔铰接件能减少额外的转接零件，压缩整体机构的安装空间。孔位内部设计有适配标准销轴的配合公差段，孔口处做了微小的倒角处理，既方便销轴装配时的导入，也能消除孔口锐边对销轴表面镀层的刮擦，延长铰接副的使用寿命。构件外侧的凸起加强筋沿着载荷传递的路径布置，从一个孔位的外壁平滑延伸到另一个孔位的受力侧，没有生硬的直角转折，这种设计可以在不增加整体壁厚的前提下，提升构件的抗扭和抗弯刚度，避免长期受交变载荷后出现形变松旷。安装边界方面，构件的整体外轮廓做了包络式设计，两个孔位的端面距离、主体的最大回转半径都经过紧凑化优化，在安装时只需要预留出销轴装配的操作空间，不需要额外预留避让凸起的冗余空间，适合安装空间局促的紧凑型设备内部。

　　铰接配合面的粗糙度设计适配无油衬套的安装要求，可以直接压入标准自润滑衬套，不需要额外做表面硬化处理，降低后续的加工和维护成本。在实际选型应用中，这类构件可以替代传统的分体式铰接支座，减少装配时的累计误差，提升传动机构的动作一致性，尤其适合频繁往复摆动的工况，比如自动化检测设备的探头摆臂、小型物料分拣机构的传动连杆、传感装置的角度调节支架，能够在保证连接强度的同时，让机构的动作更加顺滑，减少卡滞风险。
