双铰轴连接式传动连杆结构件

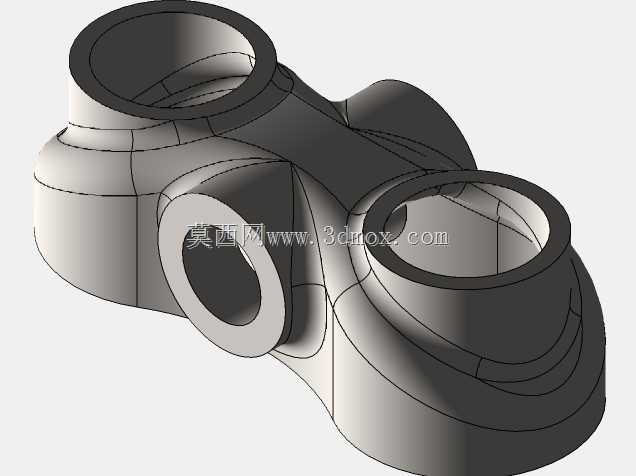

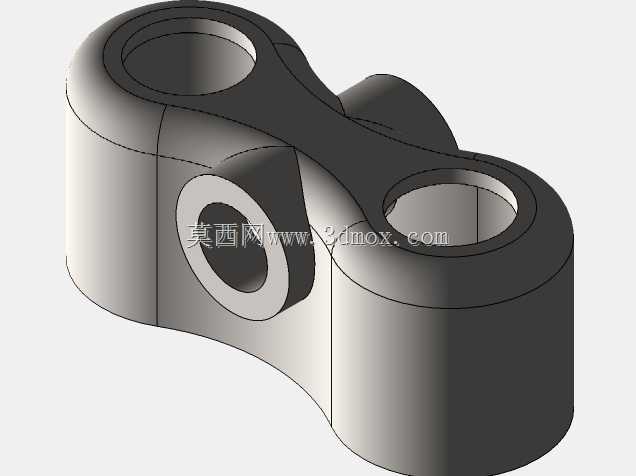

　　这类双铰轴连接结构件，在轻工自动化输送线、小型工装夹具的联动机构里十分常见，核心作用是在两个存在相对摆动的运动副之间传递动力，同时补偿装配过程中产生的微小位置偏差，避免刚性连接带来的运动卡滞问题。从结构设计来看，三个带通孔的铰接端分别对应三个独立的运动副安装位，其中两个大直径同轴孔用于连接固定端支座与末端执行件，侧部伸出的小直径孔用于对接驱动摆臂，孔位的中心距经过严格校核，既保证运动行程符合设计要求，又能避免摆动过程中结构件自身与周边安装部件发生干涉。设计时首先要确定各铰接孔的中心距参数，这直接决定了整个连杆机构的传动比与摆动角度范围，孔的内径公差要匹配对应销轴的配合等级，通常采用间隙配合保证转动顺畅，同时孔壁预留足够的壁厚，

　　满足交变载荷下的强度要求，避免长期运行出现孔位变形、松旷的问题。外形上采用流线型的过渡曲面连接三个铰接端，没有多余的突出棱角，既减少了运动过程中的剐蹭风险，也能优化应力分布，避免直角位置出现应力集中导致的结构断裂。安装边界方面，要提前核算结构件在最大摆动角度下的外轮廓包络尺寸，确认周边预留的运动间隙不小于5mm，销轴装配时要在孔位添加润滑槽或者预留润滑脂加注空间，降低铰接位置的磨损速率，延长部件的使用寿命。这类结构件通常采用45号钢或者铝合金加工，重载场景下会做调质处理提升整体强度，轻载传动场景用铝合金材质可以降低整体机构的运动惯量，提升响应速度。实际选型时，除了核对孔位中心距与安装孔径，还要确认各铰接端面的凸台高度，保证装配后销轴的轴向固定空间足够，不会出现轴向窜动影响传动精度。
