三孔铰接式连杆传动结构设计

　　该铰接连杆结构属于机械传动系统中的核心受力连接构件，主要应用于需要实现往复动力传递、运动轨迹转换的机械设备中，常见于内燃机配气机构、自动化生产线的连杆传动单元、轻工机械的往复执行机构末端，承担着将旋转运动转换为直线摆动、或是在多铰接点间传递既定扭矩的核心作用。从结构设计逻辑来看，三个带衬套安装位的铰接孔分别对应动力输入端、执行输出端以及中间支撑铰接位，三个孔位的中心距经过严格的运动学仿真校核，能够保证在既定摆角范围内运动无卡滞、传动死点位置的受力冗余量满足长期交变载荷下的使用要求。孔位内部预留的衬套安装台阶，可适配铜基自润滑衬套或是滚针轴承的压装，降低铰接位置的转动摩擦系数，减少长期运行下的磨损量，延长构件的维护周期。

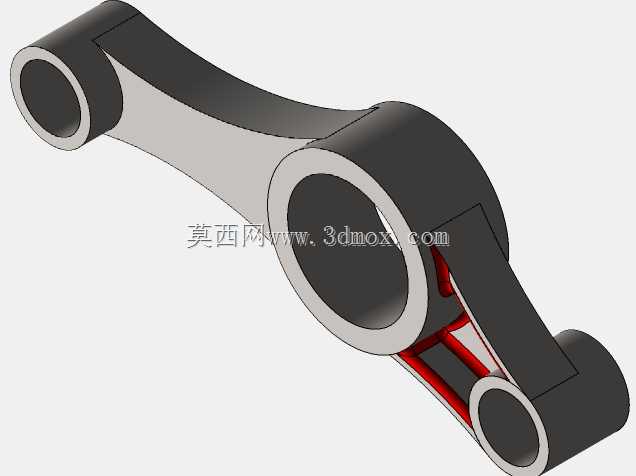

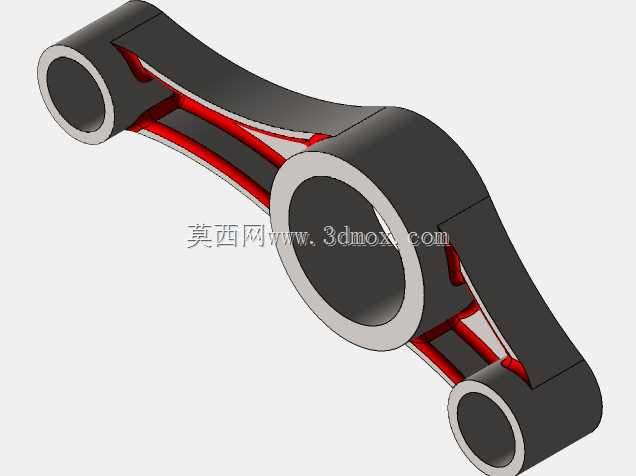

　　连杆主体的非受力区域采用了镂空式加强筋设计，筋条走向完全贴合主受力路径的应力分布方向，在保证整体结构刚度、抗扭强度满足额定载荷要求的前提下，尽可能削减构件自身重量，降低传动过程中的惯性损耗，这一设计思路在高速往复运动的传动场景中尤为重要，能够有效减少运动启停阶段的冲击载荷，提升整套传动机构的运行平稳性。从安装边界来看，三个铰接孔的同轴度公差控制在0.02mm以内，孔端面与孔轴线的垂直度公差满足标准铰接件的装配要求，安装时仅需匹配对应直径的铰接销轴，加装轴向定位挡圈即可完成装配，不需要额外的定制适配结构。构件的外形轮廓经过倒圆角处理，所有应力集中位置均做了圆弧过渡，避免交变载荷下出现应力开裂的问题，

　　表面可根据使用场景做发黑处理或是镀锌防锈处理，适配不同工况下的防腐蚀要求。在实际选型应用中，可根据传递扭矩的大小调整主体壁厚与加强筋的厚度，三个铰接孔的中心距也可根据具体的运动行程要求做参数化调整，该结构的建模逻辑完全基于参数化草图搭建，修改关键尺寸即可快速生成不同规格的衍生结构，能够大幅缩短同类型传动构件的设计周期。
