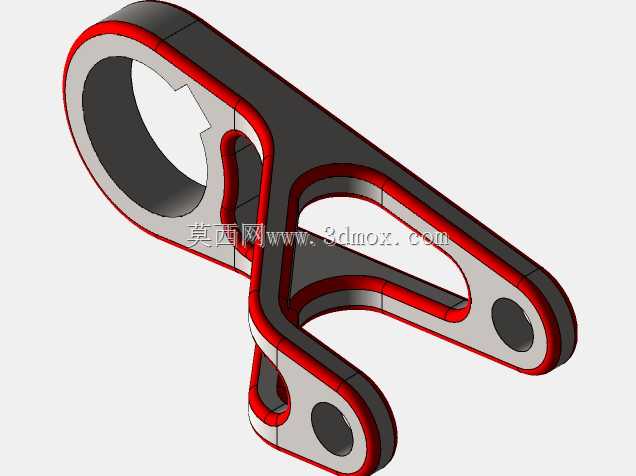

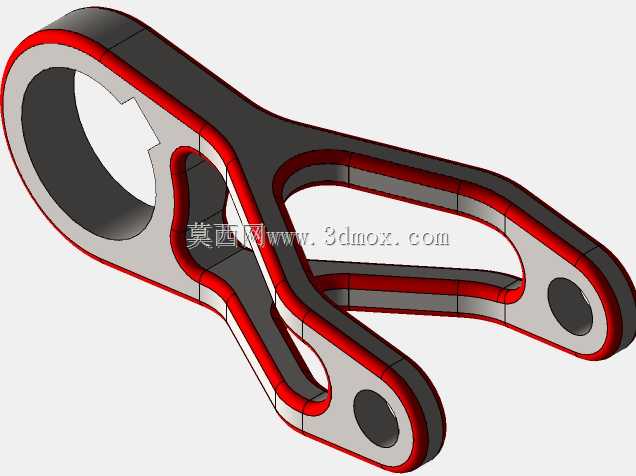

这类带大端铰接孔的异形摇臂构件,常出现在需要往复摆动传动的轻载机械工位中,大端的环形内孔可直接套装在固定铰接销轴上,孔壁预留的卡槽结构用于嵌装轴向定位卡簧,避免工作过程中构件沿销轴轴向窜动,保证摆动轨迹的同轴度精度。构件主体采用渐变式截面设计,从大端铰接位置向两个小端安装位平滑过渡,受力传递路径沿着构件的实体轮廓分布,中间区域做的大面积镂空处理并非单纯为了造型,而是在保证整体抗弯、抗扭刚度满足工况要求的前提下,尽可能削减非受力区域的材料余量,降低构件自身转动惯量,让驱动端带动构件摆动时的响应速度更快,往复动作的启停冲击更小。两个小端的同轴通孔用于安装末端执行件的连接销轴,孔位的中心距公差直接决定了末端动作的行程精度,
建模阶段需要严格控制两孔与大端铰接孔的中心距偏差,同时保证三个孔的轴线平行度误差控制在安装允许范围内,避免装配后出现卡滞、偏磨的问题。构件边缘做的等厚包边强化处理,对应实际加工中的钣金折弯或者机加工倒角工序,既能消除锐边避免装配划伤,也能提升构件边缘的结构强度,防止长期交变载荷下出现边缘应力开裂。从安装边界来看,大端铰接孔的内径决定了适配销轴的直径范围,构件整体的外轮廓摆动半径需要在设计时提前校核,避免摆动过程中与周边相邻的机架、管线等部件发生运动干涉,两个小端孔的安装面预留的平面区域,用于贴合末端连接件的安装端面,保证连接紧固后不会出现侧向滑移。这类结构的受力分析需要重点关注大端孔与臂身过渡的圆角位置,
以及两个小端孔与臂身的连接区域,这些位置是交变载荷下的应力集中点,建模时的圆角半径取值不能过小,否则会大幅降低构件的疲劳寿命,实际应用中这类摇臂多用于轻工自动化设备的连杆传动机构、小型专用设备的执行端摆动组件,也可作为改装类机械的自定义传动连接件使用,适配需要定角度往复摆动传递动力的场景,安装时需要保证铰接销轴的润滑通道顺畅,减少孔壁与销轴的长期磨损,延长构件的更换周期。
