石油钻井固控系统泥浆循环罐

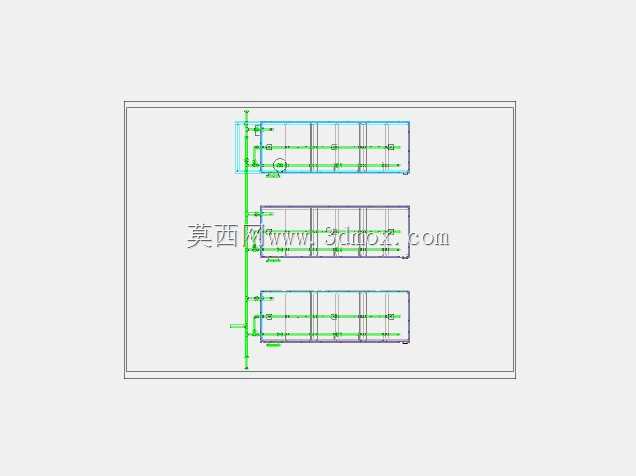

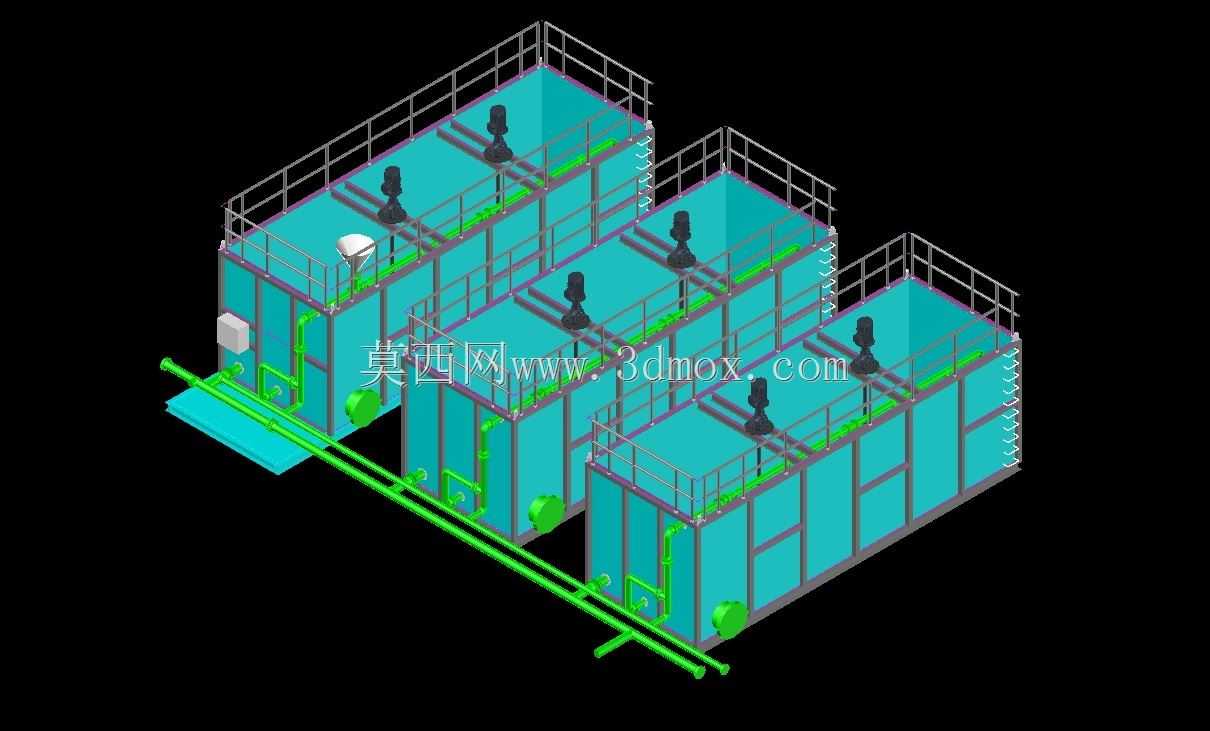

　　这套泥浆循环罐采用三仓串联布局，主体为长方体钢制焊接结构，罐体顶部设置全通径检修走道与安全护栏，护栏高度符合现场作业防护要求，走道边缘预留防滑落踢脚板。罐体之间通过底部连通管线与顶部分配管路组成完整的泥浆循环回路，外部管线采用法兰连接，便于现场分段拆装与运输转场。每个仓室顶部独立配置立式搅拌装置，搅拌轴垂直伸入罐内，叶轮位置贴近仓底斜坡区域，可防止钻井液中的固相颗粒沉降板结，维持泥浆性能均匀。罐体侧壁设置人孔、液位检测接口与排空口，底部设计为倾斜沉降结构，便于清罐作业时排出沉砂。侧面外置的管路系统包含进液管、出液管与备用旁通接口，管线上预留阀门安装位，可根据固控流程接入振动筛、除砂器、除泥器等处理设备。从安装边界来看，

　　三罐并列布置时需在操作侧预留不小于一点二米的检修通道，罐顶护栏外缘与周边设施保持安全距离，整体底座采用型钢焊接框架，可直接放置于硬化井场地面，无需额外浇筑大型基础。设计阶段优先考虑了公路运输限界要求，单罐宽度控制在标准运输尺寸范围内，现场就位后仅需连接管线与电气接线即可投入使用。这类设备主要应用于石油天然气钻井、水平定向穿越、地热井施工等场景，承担钻井液的储存、筛分后缓冲、化学药剂配伍以及循环增压前的稳压作用。仓室之间的隔板可根据泥浆比重差异实现分级沉降，配合搅拌系统降低固控设备的入口含砂量。三维建模过程中，罐体钢板厚度、加强筋排布、搅拌器安装座的承载结构均按实际承压工况搭建，护栏、踏步、管支架等附属构件完整还原，能够直接用于方案展示、安装干涉检查与施工交底。管路走向沿罐体外侧低位布置，既减少罐顶占用空间，也降低了冬季保温作业的施工难度，排空阀位于管路最低点，可在停用时彻底排净罐内残留液体，避免低温冻裂。
