工业厂区消防给水泵站管路系统三维设计

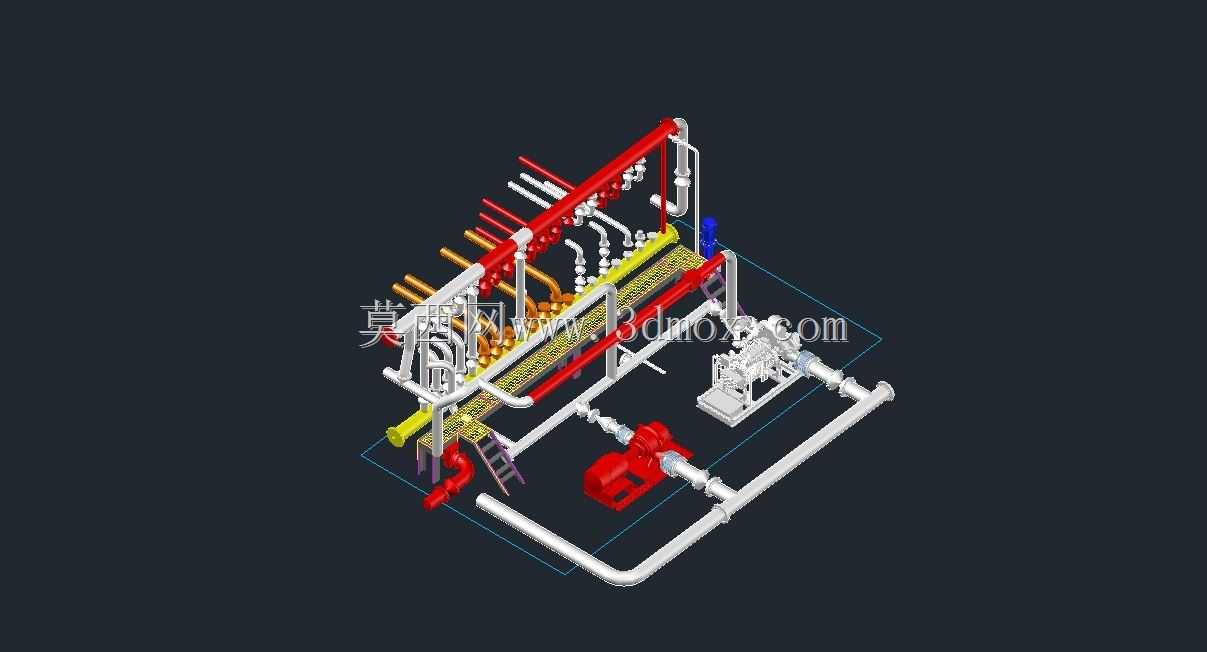

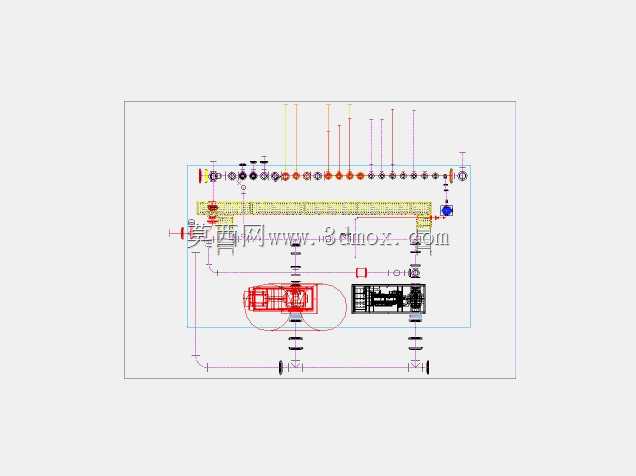

　　这套三维模型还原了工业厂区配套消防泵房的完整管路与设备布局，可直接用于消防系统设计阶段的方案校验、安装交底参考，也能作为给排水专业从业者熟悉消防泵站结构的具象参考资料。从实际应用场景来看，这类消防泵房多设置在大型厂区、商业综合体、仓储物流园的地下或首层专用设备间，核心作用是在火灾触发消防预警后，为整个场区的室内外消火栓、自动喷淋系统提供稳定压力的消防供水，是整个消防水系统的动力核心单元。模型里完整还原了主供水干管、分支配水管、泄压回流管、试水旁通管的全部走向，不同功能的管路通过配色做了明确区分，红色主管道对应消防高压供水干路，银色管路为常压进水与回流支路，黄色管路对应试水排污支路，现场安装时可直接对照管路走向排布支吊架，

　　避免不同功能管路交叉干涉。设计层面充分考虑了现场安装的边界条件，水泵机组与侧墙预留了足够的检修通行空间，主管道上方预留了阀门操作的作业高度，爬梯的设置位置刚好对应主管道阀门组的操作面，日常巡检时人员可通过爬梯到达高位管段完成阀门启闭、压力检测作业。设备配置上包含了主消防泵、备用稳压泵、湿式报警阀组、管道过滤器、缓闭止回阀、闸阀等核心部件，所有部件的接口尺寸都匹配常规消防管路的公称通径标准，进水端从室外消防水池接入，出水端分多路对接场区环网，同时设置了超压回流管路，避免小流量供水时管网压力过高损坏管道附件。管路排布采用了分层架空的设计思路，大口径主管道设置在下层支撑钢架上，小口径分支管、控制管路布置在上层，既减少了地面占用空间，

　　也能避免管路积水残留，冬季低温环境下可降低管段冻堵风险。模型里的设备基础位置、管道支吊架间距都符合消防给水系统的安装规范要求，对接现场施工时，可直接提取各管段的长度、接口标高参数，减少现场测绘的工作量，也能提前预判管路与建筑梁柱、其他专业管线的碰撞点，在施工前完成布局优化，降低后期整改的成本。
