卧式承压冷却罐体支撑结构设计

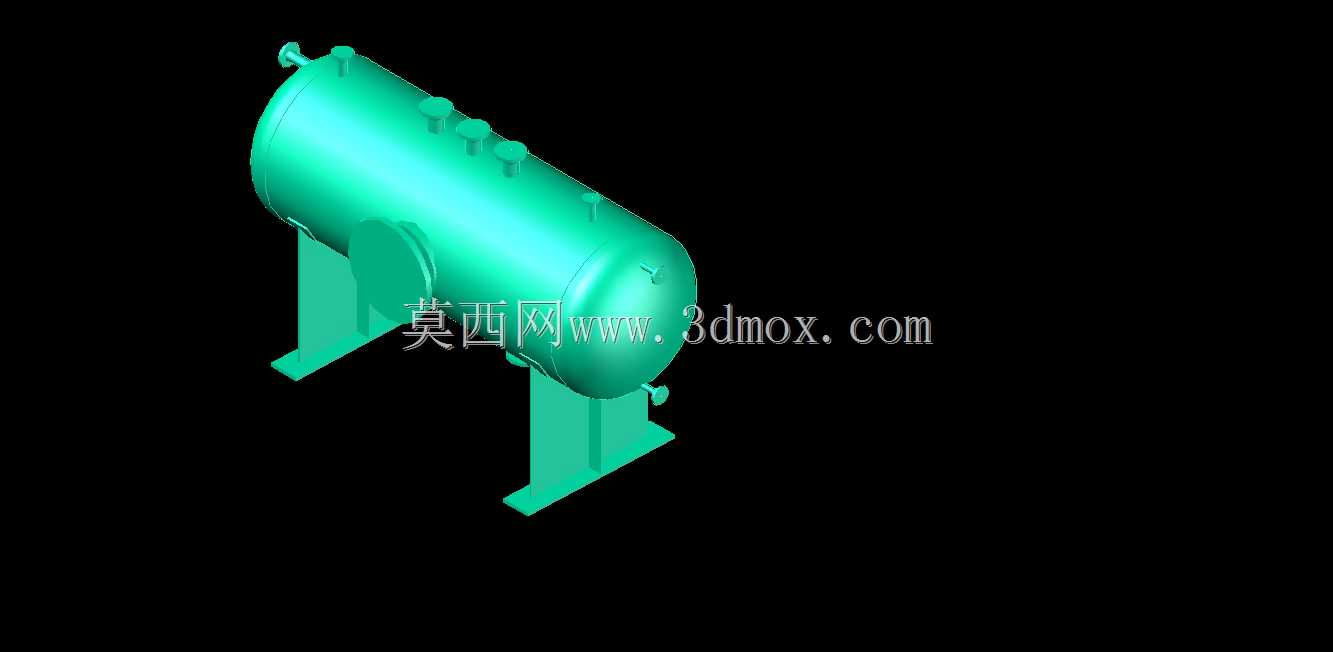

　　该卧式承压冷却容器多用于化工、食品、制药及集中供冷系统中，作为工艺介质降温、冷凝或暂存的核心换热单元。设备主体采用长圆筒加两端封头的结构形式，这种构型在相同容积下可获得较低的设备重心，便于在厂房内布置，也利于内部介质沿轴向流动时保持稳定流态，减少局部死区。筒体顶部沿轴向布置多组接口，可分别接入冷却介质进出口、温度测点、安全阀、排气阀及清洗管路，接口位置经过排布，既保证操作维护时阀门有足够扳手空间，也避免相邻管路在保温施工后发生干涉。筒体侧面预留较大检修开孔，停机后可进入内部检查结垢、腐蚀情况，也可完成管束或内衬的检修更换。底部采用两个对称鞍式支座，支座与筒体接触区域做了贴合圆弧处理，将设备充液后的重量均匀传递到基础预埋板上；

　　支座底板开设长圆孔，可补偿设备运行时因温度变化产生的轴向伸缩，降低热应力对焊缝和基础的影响。从安装边界看，两支座中心距需要结合筒体总长、封头切线位置及现场梁跨距确定，通常避开筒体环焊缝，保证支撑线位于封头加强作用范围内；设备四周应留出操作通道，顶部接口上方要预留阀门拆装和仪表接线空间，侧向检修孔前方不得布置固定管线或桥架。设计时先依据处理量确定筒体容积，再按工作压力、工作温度和介质腐蚀性选取壁厚、材质及腐蚀裕量，随后校核鞍座处筒体局部应力、封头开孔补强以及水压试验工况下的稳定性。三维建模过程中，筒身、封头、接管、法兰和支座采用参数化方式搭建，可在调整直径或长度后同步更新开孔位置与支座间距，避免二维改图中常见的尺寸错漏。

　　对于需要内部换热管束的工况，还可在筒体内预留折流板、管板和拉杆的装配空间，使该壳体同时适配沉浸式盘管与列管式换热方案。整体结构强调承压安全、检修便利和现场适配性，可直接用于方案布置、基础提资、管路干涉检查及后续工程详图深化。
