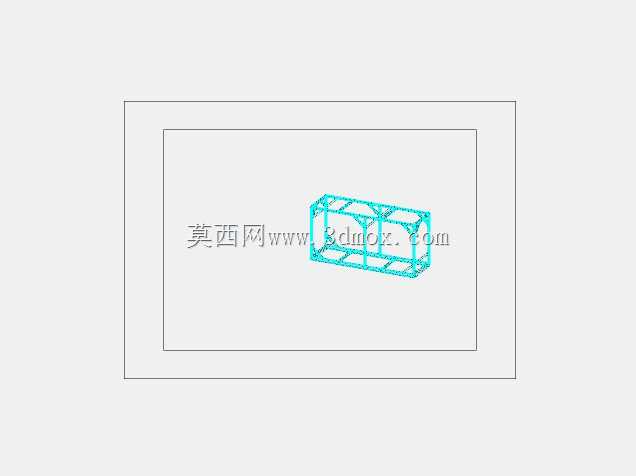

箱型承载钢架结构三维设计

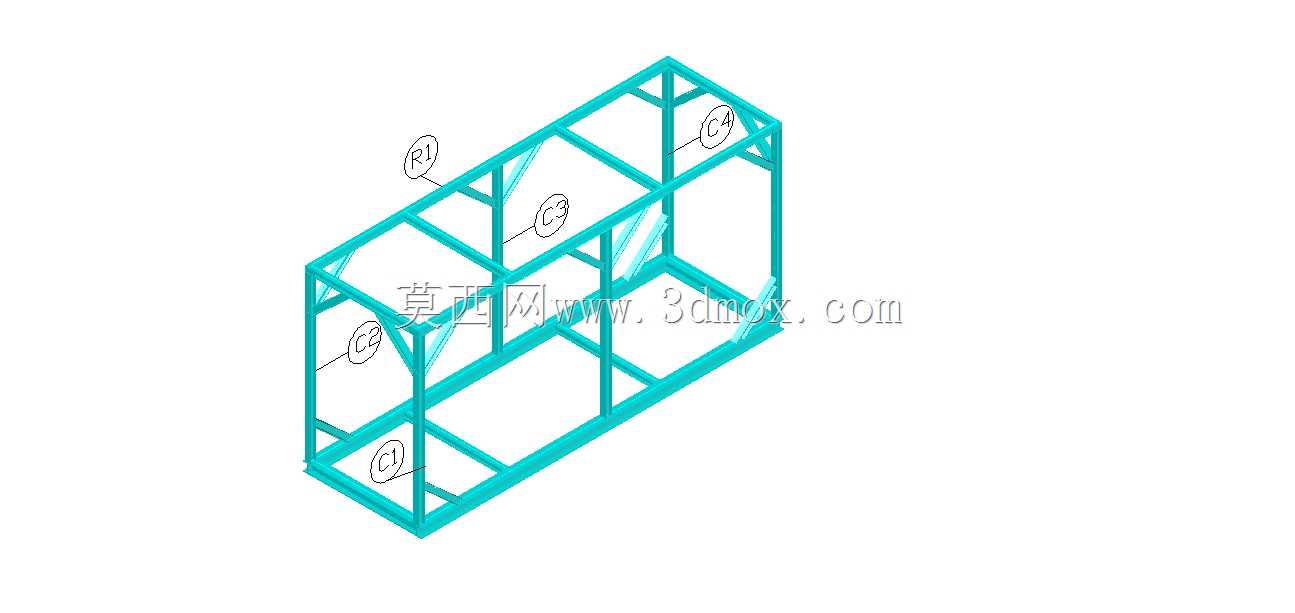

　　这类箱型钢架多作为重型设备的底部承载基体，常见于工程作业装备、大型检测装置的主体支撑环节，实际使用中需要承担上部设备的全部静载荷，同时抵消设备运行过程中产生的振动、冲击载荷，避免上部构件出现形变偏移。从结构设计逻辑来看，整体采用矩形截面的框架式布局，主受力杆件沿长度、宽度、高度三个维度正交排布，所有杆件连接节点均采用满焊工艺处理，节点位置做了局部加劲设计，避免应力集中导致的焊缝开裂问题。设计过程中优先考虑了安装边界的适配性，框架整体的外部轮廓尺寸严格匹配上部搭载设备的安装孔位，底部预留了通用的地脚连接接口，可直接与地面预埋板或者移动底盘的安装座对接，不需要额外做转接件加工。框架内部预留了足够的走线空间与部件安装空位，

　　可容纳配套的管线、传感元件以及小型功能模块，不会出现构件干涉的问题。从受力特性上分析，主承重梁选用了合适规格的型钢构件，截面参数经过载荷校核，在额定承载范围内的最大挠度控制在行业允许的阈值内，即使承受偏载工况，整体结构也不会出现失稳变形。这类钢架的设计没有多余的装饰性结构，所有杆件的排布都服务于承载与安装需求，横向杆件除了承担横向载荷之外，还起到了提升整体框架抗扭性能的作用，纵向杆件则主要传递垂直方向的载荷至底部支撑点。在实际建模过程中，所有杆件的交接位置都做了贴合处理，焊缝预留尺寸符合焊接工艺要求，不需要后期二次修整即可直接用于生产下料，安装孔的位置精度控制在装配公差允许范围内，现场安装时可实现快速对位，不需要反复扩孔调整。框架的边角位置做了钝边处理，避免安装过程中出现磕碰划伤的问题，整体结构的重心经过测算，落在底部支撑面的中心区域，设备运行时不会出现重心偏移导致的侧翻风险。
