内燃机活塞连杆组件结构设计

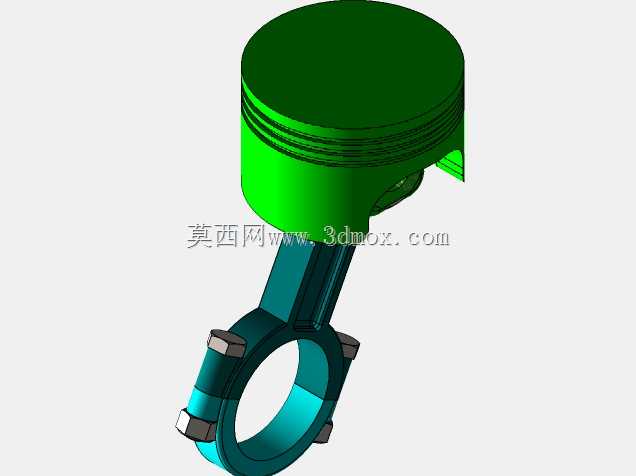

　　这套活塞连杆组件是往复式动力机械的核心运动部件，在车用内燃机、工业往复泵、气体压缩设备、液压作动缸等场景中承担动力转换与传递的核心作用。在发动机工况下，活塞头部在气缸套内做高频往复直线运动，通过活塞环组实现燃烧腔与曲轴箱的密封，将燃气膨胀做功产生的轴向推力，经由活塞销传递给连杆，再由连杆将直线运动转换为曲轴的旋转运动，完成化学能到机械能的转换；而在往复泵类设备中，动力传递路径反向，曲轴端输入的旋转扭矩通过连杆转换为活塞的往复直线运动，完成介质的抽吸、压缩与排出动作。

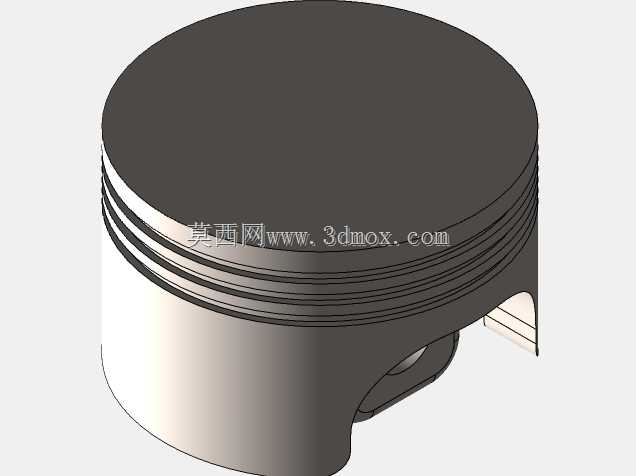

　　从结构设计逻辑来看，活塞头部采用等壁厚圆形平顶结构，头部环带区域预留了三道环槽，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室内的高压燃气，避免工质下窜影响动力输出效率，油环则负责刮除气缸壁面多余的润滑油，防止机油窜入燃烧室造成积碳与异常损耗。活塞裙部做了适配热膨胀的型线设计，冷态下预留合理的配合间隙，保证热机工况下裙部与气缸壁的贴合间隙处于合理区间，避免拉缸或敲缸异常。活塞销座部位做了加强筋过渡，承受活塞销传递的交变冲击载荷，避免应力集中导致的结构开裂。

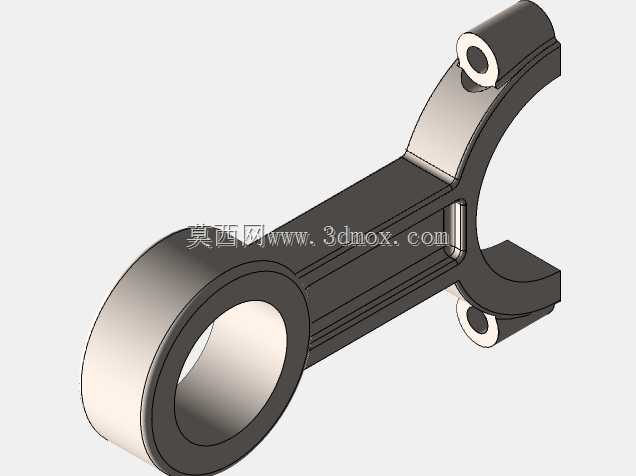

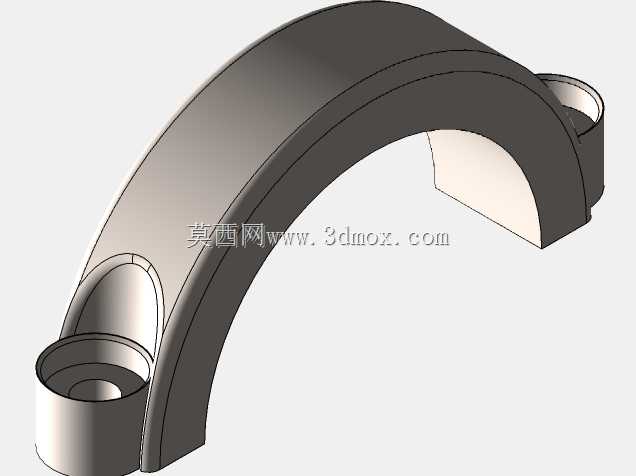

　　连杆部分采用工字形截面杆身设计，在保证结构强度与刚度的前提下尽可能降低往复运动惯量，小头端通过活塞销与活塞连接，配合衬套降低转动摩擦损耗，大头端为剖分式结构，通过连杆螺栓与连杆盖紧固，包裹曲轴连杆轴颈，配合轴瓦实现低摩擦的转动副连接，安装时需严格按照扭矩要求紧固螺栓，保证剖分面贴合紧密无错位。

　　从安装边界来看，活塞外径需与对应气缸内径保持指定的配合公差，活塞销孔同轴度、连杆大小头孔平行度均有严格形位公差要求，组件整体的动平衡精度需满足对应转速工况的使用要求，避免高速运转时产生异常振动。整套结构的设计需兼顾轻量化、耐磨损、抗疲劳等多重性能要求，适配不同工况下的温度、载荷变化，保证长期运行的可靠性。
