传动连接用十字轴式万向关节结构

项目分类:通用机械零部件 发布时间:2022-03-16 ID:580792
  • 传动连接用十字轴式万向关节结构
  • 传动连接用十字轴式万向关节结构
  • 传动连接用十字轴式万向关节结构
  • 传动连接用十字轴式万向关节结构
  • 传动连接用十字轴式万向关节结构
  • 传动连接用十字轴式万向关节结构

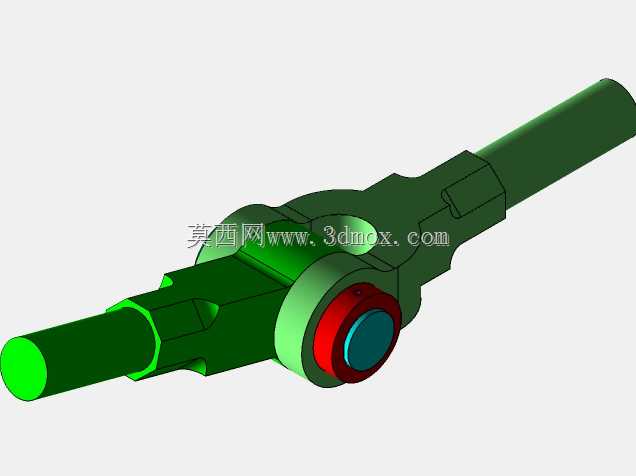

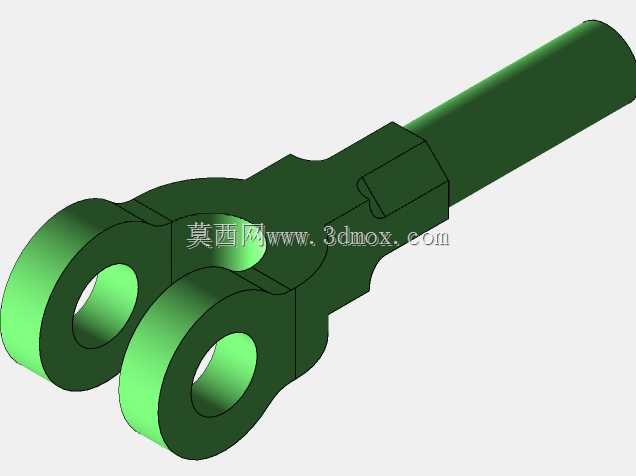

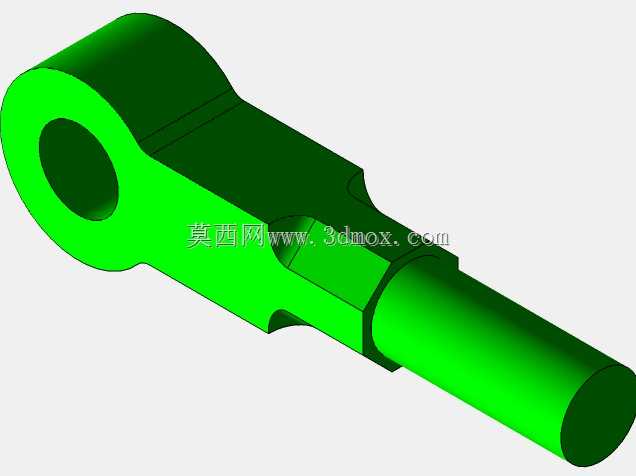

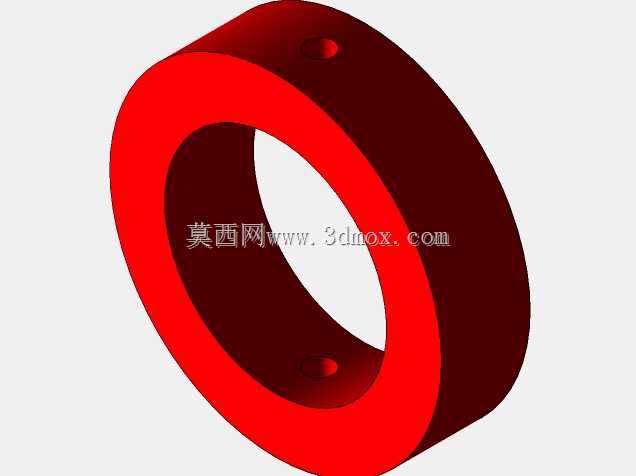

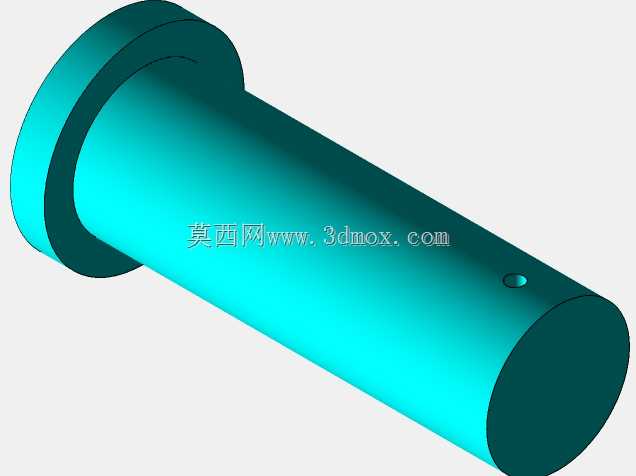

  这类万向关节核心应用在存在轴线夹角的传动链路中,常见于需要补偿两轴安装偏差、适应工作中相对角位移的传动场景,比如中小型设备的动力输出端与执行端的连接、工装夹具的活动铰接部位、输送线的变向传动单元,都能看到这类结构的身影。它的核心作用是在两轴不处于同一直线、存在工作角度偏移的状态下,依旧可靠传递旋转扭矩,避免刚性连接因为轴线不对中产生的附加载荷,减少轴系、轴承的异常磨损。从结构设计来看,中间的十字轴是核心传力部件,两侧的轴叉分别与待连接的两个部件固连,十字轴的四个轴颈分别嵌入两侧轴叉的安装孔内,配合轴套实现相对转动,可在一定角度范围内实现两个连接端的多方向摆动,补偿径向、角向、轴向的安装与工作偏差。设计时首先要确定额定传递扭矩的阈值,

  根据应用场景的峰值载荷核算十字轴的轴颈直径、轴叉的截面厚度,避免过载出现断裂变形;其次要考虑摆动角度范围,常规工况下这类关节的单方向最大摆角控制在25度以内,若需要更大摆角则要调整轴叉的开口尺寸,避免摆动时出现结构干涉。外形上整体呈对称的长轴铰接结构,两侧伸出的连接轴段为等直径设计,方便与配套的轴套、联轴器进行装配,安装时需要保证两侧轴叉的轴线与十字轴中心的对称度偏差控制在0.1mm以内,否则会出现传动卡滞、传动效率下降的问题。安装边界方面,两侧连接轴的配合段长度要根据安装座的深度确定,预留足够的轴向窜动间隙,避免工作中受热膨胀出现顶死现象;十字轴部位的径向尺寸要匹配周边的安装空间,保证摆动过程中不会与周边的机架、

  护罩等部件发生碰撞。这类关节相比刚性联轴器,对安装精度的容忍度更高,在存在振动、轴线偏移的工况下使用寿命更长,日常维护时只需定期在十字轴的注油点补充润滑脂,减少轴颈与轴套之间的摩擦磨损即可,不需要复杂的拆解保养。建模过程中需要重点关注十字轴与轴叉的配合公差,轴颈与轴套的配合选用间隙配合,保证转动灵活的同时避免过大的间隙导致传动冲击,轴叉与连接轴的过渡部位要做圆角处理,减少应力集中,提升部件的抗疲劳强度。
