通勤运动款自行车车架结构三维设计

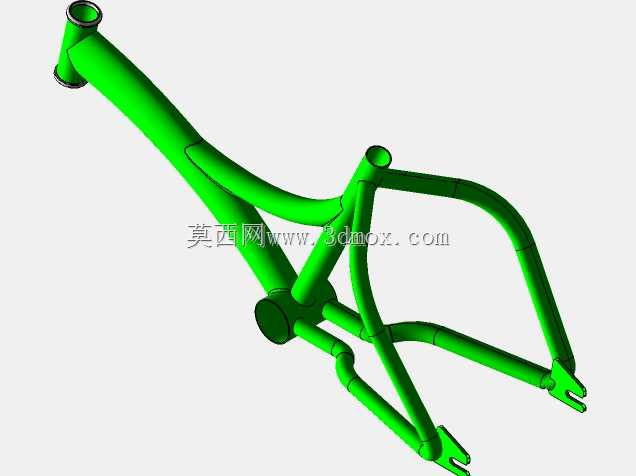

　　本次呈现的自行车车架三维结构，是两轮骑行载具的核心承载基体，所有骑行相关的功能部件都需要依托该结构完成装配定位，日常通勤、户外休闲骑行、运动竞技等不同场景下的骑行体验，都和车架的结构设计合理性直接相关。从实际使用场景出发，日常城市通勤场景中，车架需要承载骑行者自重、随身背包载荷，同时应对路面井盖、减速带带来的瞬时冲击，因此管材的管径选择、弯折角度都经过受力校核，头管位置采用加厚管壁设计，匹配前叉舵管的装配公差，保证转向操作时的结构刚性，避免频繁转向带来的连接位置疲劳变形。座管位置的管径与插入深度预留了足够的调节余量，能够适配不同身高的骑行者调整坐姿，降低长时间骑行的腰部疲劳。后叉末端的开口槽结构，直接匹配后轮轴的安装尺寸，

　　开口的宽度公差控制在合理区间，既能够保证轮轴顺利卡入装配，也能避免装配后出现横向窜动，影响骑行时的轮组动平衡。五通位置作为车架的受力核心，连接着中轴组件，是骑行过程中脚踏力传递的核心节点，该位置的管材交汇采用平滑过渡的曲面设计，避免应力集中，在踩踏发力时能够均匀分散载荷，减少长期使用后的焊缝开裂风险。设计过程中优先考虑了管材的弯折工艺可行性，每一段弯管的曲率半径都符合常规金属管材冷弯加工的工艺要求，不需要额外定制特殊弯折模具，能够降低量产阶段的加工成本。后上叉与后下叉的夹角设计，兼顾了后轮的安装空间与挡泥板、货架等附加配件的装配位置，不需要额外打孔破坏车架主体结构就能拓展实用功能。车架的整体安装边界经过反复校核，头管角度、

　　后下叉长度、轴距参数都匹配常规26寸轮组的装配要求，前叉、轮组、传动组件、刹车组件都能采用通用标准件完成装配，不需要定制特殊规格配件，降低后续的维护更换成本。立管的倾斜角度经过人机工程校核，能够让骑行者保持舒适的骑行姿态，在长时间骑行过程中减少手腕、腰椎的受力负荷。各管材连接位置的焊缝预留量在三维模型中已经做了明确标注，能够直接指导焊接工装的定位，保证批量生产时的尺寸一致性，避免出现装配错位的问题。
