多关节机械臂运动学验证三维结构

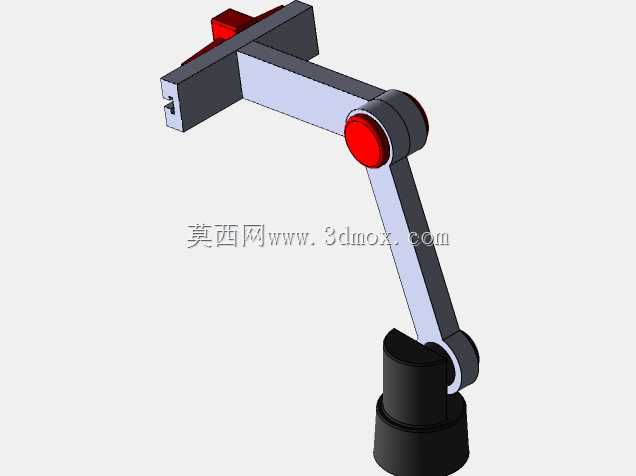

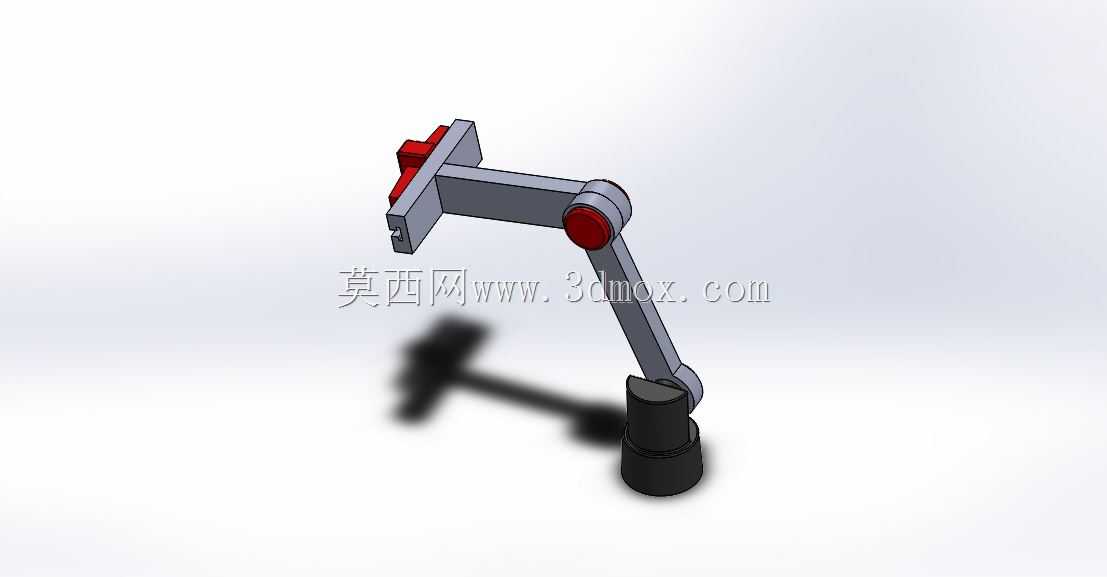

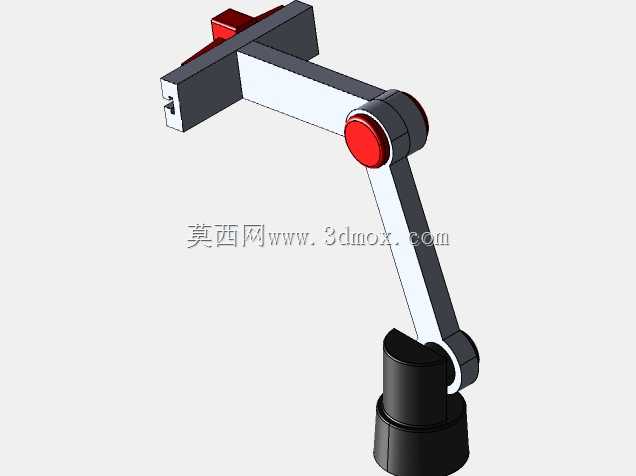

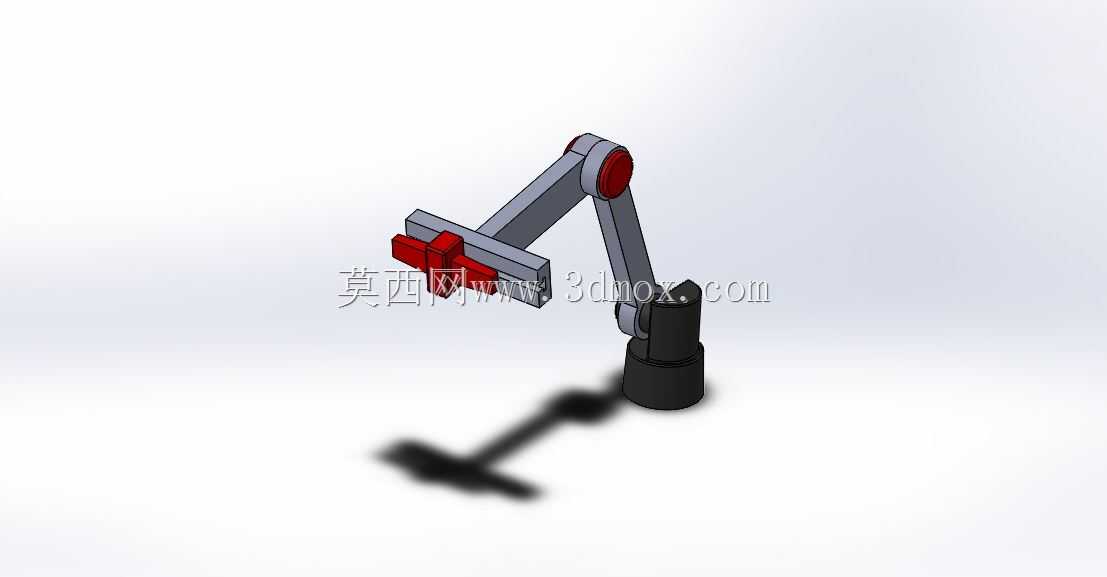

　　这套多关节机械臂结构，核心服务于工业场景下的运动学算法验证与教学演示需求，在自动化产线前期方案论证、职业院校工业机器人专业实训环节，都能作为直观的结构参考载体，帮助工程师和学习者理解串联机械臂的关节运动逻辑与空间位姿变化规律。从实际用途来看，该结构并非面向量产的工业整机设计，而是聚焦运动学层面的原理展示，可用于验证D-H参数建模的合理性，测试不同关节转角组合下末端执行器的可达工作空间，也能为后续添加末端夹具、视觉检测模块的扩展设计提供基础安装接口。在功能特性上，结构采用底座回转、大臂俯仰、小臂俯仰、末端回转的四自由度串联布局，每个旋转关节都预留了标准的轴孔配合边界，可根据仿真需求添加驱动副约束，模拟真实关节的转动限位与传动逻辑；

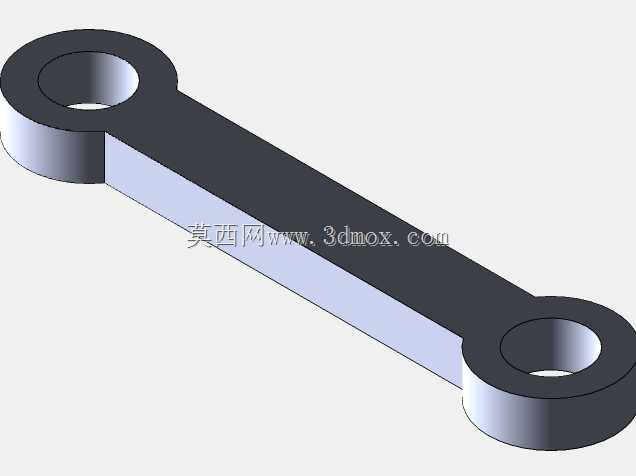

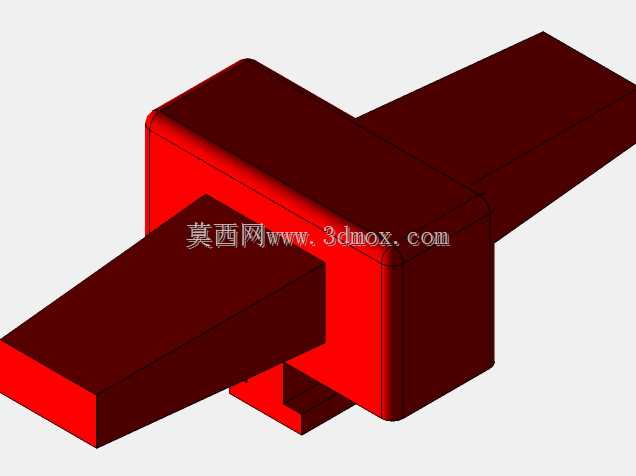

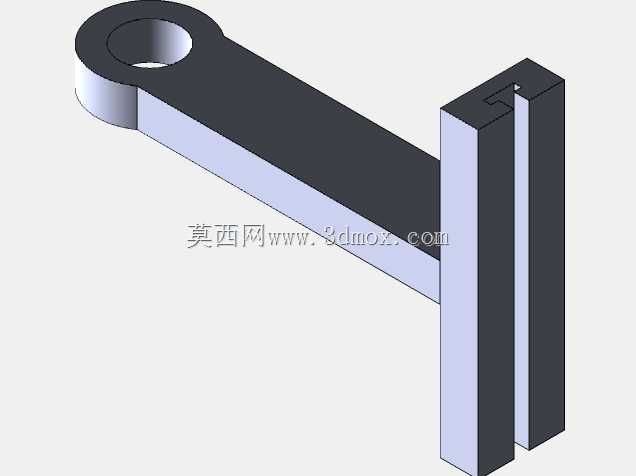

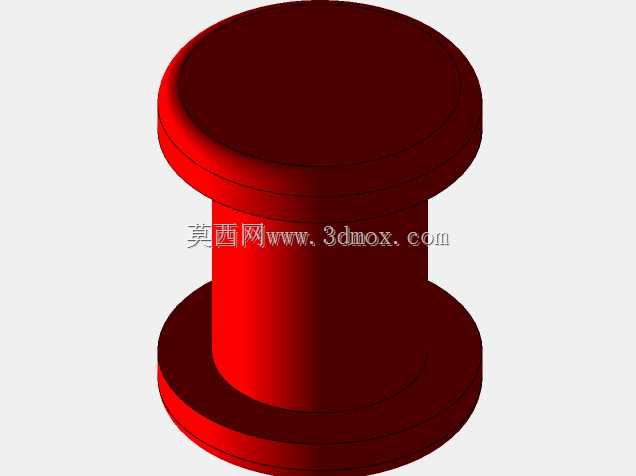

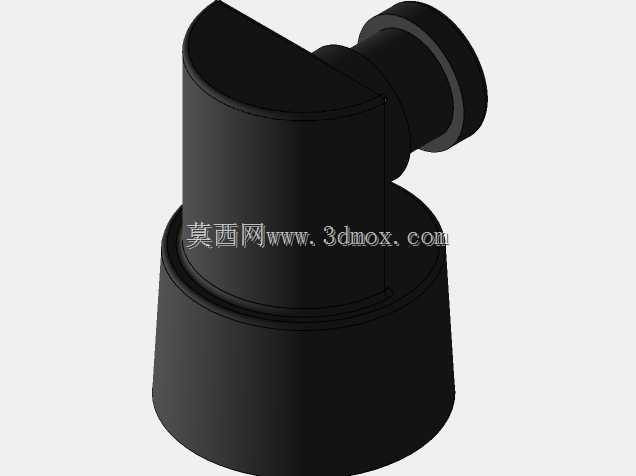

　　底座采用圆柱式安装结构，底部平面可直接固定在仿真环境的安装平台上，无需额外设计转接法兰即可完成虚拟装配，大臂与小臂的连杆截面采用矩形加强结构，在保证轻量化的同时兼顾仿真过程中的结构刚度表现，避免运动仿真时出现连杆形变干扰运动学计算结果的问题。设计思路上，整体优先保证运动学逻辑的清晰可辨，没有添加冗余的外壳、走线槽等非核心结构，所有关节的旋转轴线都做了显性化的同轴对齐处理，工程师在进行运动副添加时可快速捕捉旋转中心，减少建模前的基准对齐工作量；关节处的红色标识块用于区分不同转动副的位置，在运动仿真过程中可直观观察每个关节的转动角度变化，快速排查逆运动学求解过程中出现的关节错位、奇异位形等问题。从安装边界来看，底座直径与大臂长度、

　　小臂长度采用1:2:1.5的比例设置，末端执行器安装面距离底座安装面的最大垂直高度可覆盖常规教学演示与小型工位模拟的空间需求，水平方向最大回转半径可满足半径范围内的点位移动仿真需求，所有连杆的连接端面都采用平面贴合配合，没有复杂的曲面卡扣结构，在进行结构修改时可快速调整连杆长度参数，适配不同工作空间的运动学验证需求。在实际工程应用中，这类简化的运动学结构模型还可作为数字孪生场景下的机械臂运动映射载体，将真实机械臂的关节转角数据映射到模型上，实时同步显示机械臂的运行位姿，无需导入复杂的整机模型即可完成运动状态的可视化展示，降低数字孪生系统的模型渲染负载。
