方形张力安全别针剪销结构设计

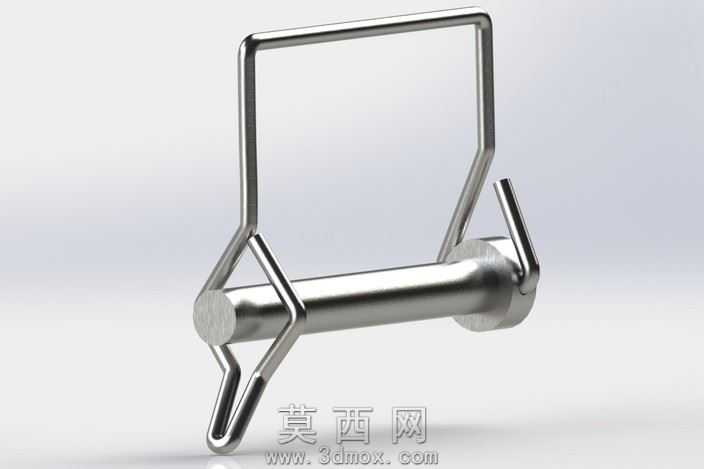

本作品为3/8规格方形张力安全别针剪销，整体采用金属线材一体弯折成型搭配圆柱销体的组合结构，建模阶段以SolidWorks为核心工具，先通过草图绘制确定销体的圆柱尺寸与卡簧结构的弯折路径，针对方形张力架的对称弯折特征，使用扫描特征完成金属线材的实体生成，对弯折处的圆角过渡做了精细化处理，避免应力集中的同时还原五金件的工艺特征。材质设定上选用不锈钢金属材质，调整材质球的反射率、粗糙度参数，模拟不锈钢表面的哑光金属质感，渲染阶段采用工作室柔光环境，通过三点布光突出金属件的棱边转折与曲面反光，清晰展现结构的细节特征。结构设计上，方形张力架既作为操作手柄提供插拔施力点，又通过自身的弹性张力实现双点卡扣锁定，两个对称的卡爪卡在销体端部的卡槽内，无需额外锁止件即可实现销体的轴向固定，防止销体在受振动工况下脱出，相比传统开口销操作更便捷，锁止可靠性更强。设计思路围绕快拆快装的使用需求展开，将张力结构与别针锁止逻辑结合，整体结构无零散小零件，一体弯折的卡簧结构耐用性更强，适用于需要频繁拆装的机械设备连接部位，建模过程中对卡爪的开合角度做了参数化设定，保证弹性变形量处于金属材料的弹性形变区间内，反复插拔也不会出现塑性变形失效，同时对销体的端面做了倒角处理，既方便安装时的导向插入，也避免锐边造成安装划伤。
