基于草图构建的汽车曲面造型结构设计

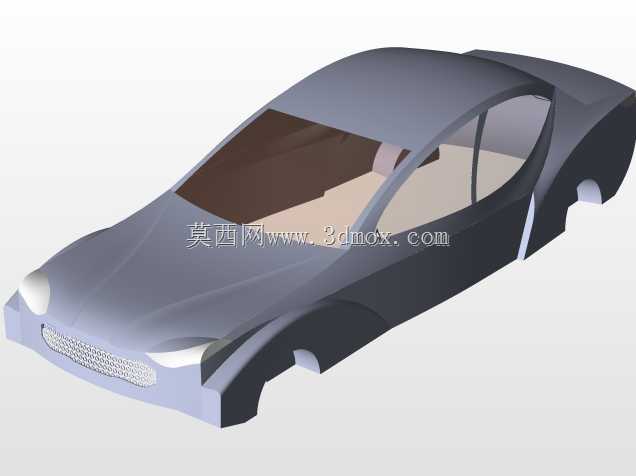

　　在汽车整车正向开发流程中，车身外曲面的构建是衔接造型创意与工程落地的核心环节，这类无额外参考草图、依托基础轮廓草图生成的自动曲面结构，主要应用于乘用车概念设计阶段的快速方案验证，也可用于改装车外观定制环节的曲面快速迭代，能够大幅缩短造型方案从二维草图到三维可评审结构的转化周期。从实际工程用途来看，这类曲面结构并非最终量产的车身外板数据，而是作为造型评审、风阻初步仿真、结构硬点校核的基础载体，设计人员可以在该曲面基础上快速调整腰线弧度、车顶溜背角度、轮拱包覆范围等关键造型特征，无需从零开始搭建曲面框架，有效降低方案迭代阶段的重复建模工作量。从功能特性层面分析，该曲面采用连续性过渡设计，在车门与翼子板衔接处、

　　车顶与尾箱过渡区域均保持G2以上曲率连续，能够避免后续曲面偏移生成实体时出现褶皱、破面等问题，曲面整体厚度预留符合常规乘用车覆盖件的冲压工艺要求，曲面分块边界完全对齐车身常规的焊接分缝位置，后续拆解为单个覆盖件时无需重新调整边界轮廓。设计思路上，该曲面没有采用传统的多截面放样、四边面拼接的常规建模逻辑，而是以单张基础轮廓草图为核心，通过自动曲面生成算法拟合出整车外轮廓的基础曲面，建模过程中优先保证曲面整体的光顺性，刻意弱化了棱线、特征筋等细节结构，方便设计人员根据不同的设计需求在基础曲面上添加个性化特征，比如运动套件的凸起结构、新能源车型的封闭前脸曲面等，都可以直接在该基础曲面上进行偏移、剪切操作。从安装边界与尺寸适配角度来看，

　　该曲面的整体外廓尺寸参考常规A级乘用车的尺寸参数设定，轴距位置、轮心坐标、前后悬长度均符合常规家用轿车的硬点要求，曲面最低点距离基准面的高度满足常规乘用车的离地间隙设计要求，轮拱位置的曲面弧度能够适配16-18英寸常规轮毂的安装空间，不会出现后续装配轮胎时曲面与轮胎发生干涉的问题，曲面与车身内部安装支架的衔接位置预留了足够的偏移余量，后续生成实体覆盖件时可以直接在曲面内侧添加安装卡扣、焊接边等结构，无需整体调整曲面位置。在实际工程应用中，这类基础曲面还可以导入仿真软件进行初步的空气动力学分析，通过调整曲面的弧度参数快速验证不同造型方案的风阻系数差异，为后续的精细化建模提供数据参考，相比直接构建精细化模型再反复调整的工作模式，这种基于单草图生成的自动曲面能够将方案阶段的建模效率提升六成以上，尤其适合多方案并行对比的概念设计阶段使用。
