乘用车独立悬架连杆带轮毂总成

　　这套结构围绕乘用车单侧车轮的导向与承载展开，核心由车轮总成、轮辐、制动盘、转向节、悬架控制臂及上部弹性连接构件组成，适用于前置前驱或后驱车型的前悬、后悬方案验证。实际装车时，连杆不仅传递车轮与车身之间的纵向力和侧向力，还要约束轮心在跳动过程中的运动轨迹，直接影响轮胎接地性、回正性能与乘坐舒适性。

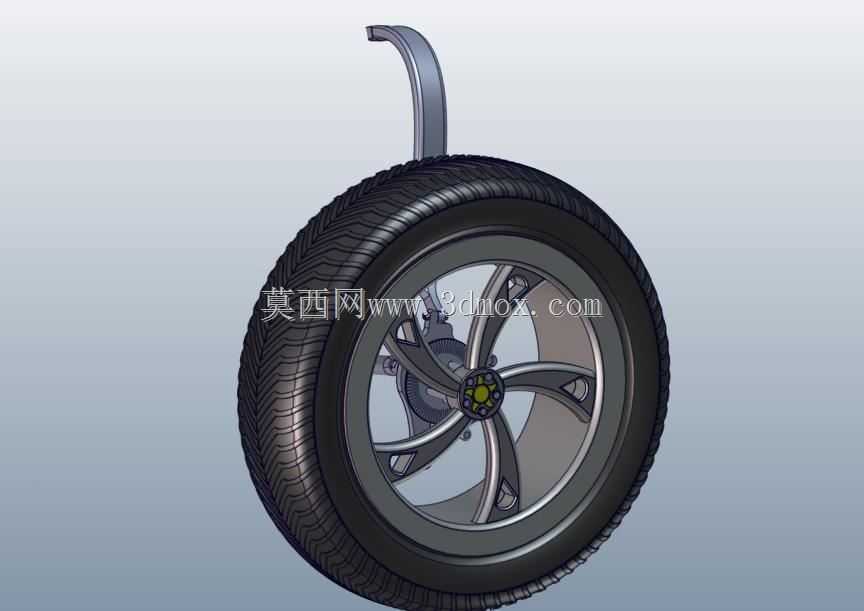

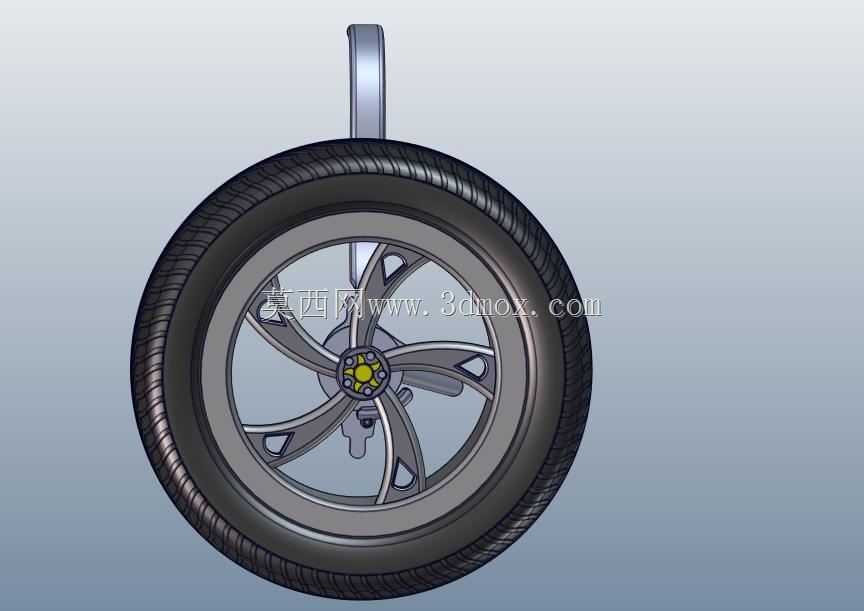

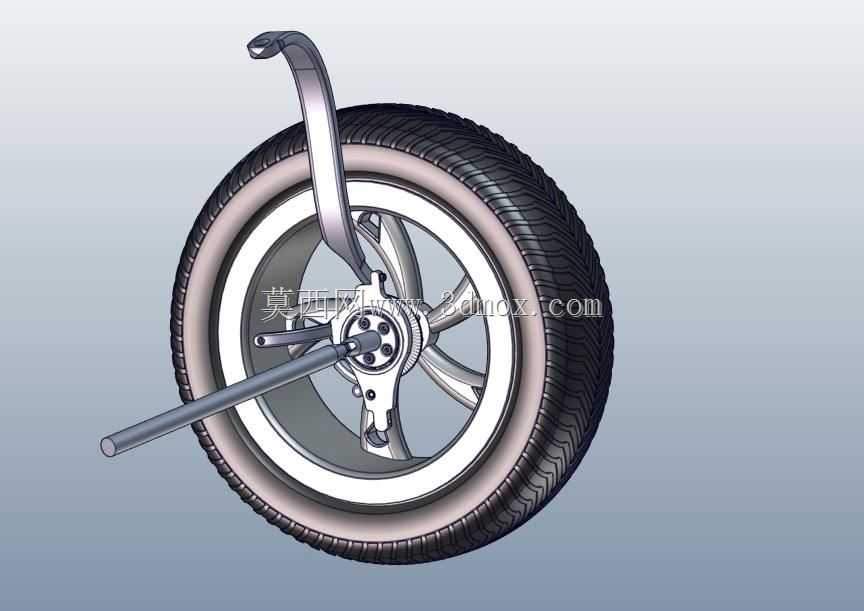

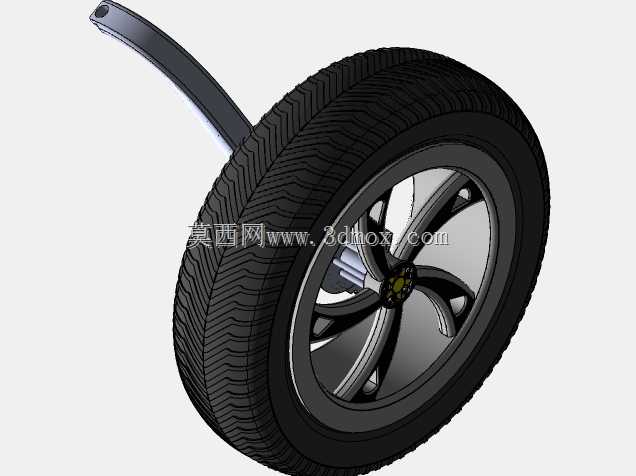

　　从结构布置看，轮心位置采用多辐式轮毂，轮胎断面与轮辋贴合，制动盘安装面位于转向节外侧，控制臂通过球铰或衬套与转向节连接。上部弯臂构件向上延伸，用于与车身或副车架安装点形成约束，其弯曲走向需要避让减振器、转向拉杆及周边钣金边界。设计过程中，各硬点位置并非孤立确定，而是要结合轮跳行程、主销内倾、后倾、前束变化以及外倾补偿反复校核，避免极限工况下出现运动干涉。

　　建模时需要重点控制安装面与铰接孔的同轴关系。转向节与轮毂轴承配合的圆柱面、制动盘安装平面、控制臂球销锥孔之间存在严格的位置公差，任何一处基准偏差都会放大到轮胎偏磨或制动抖动。控制臂端部衬套孔的中心距决定了悬架侧倾中心高度，上部弯臂的截面高度则影响抗弯刚度；在满足轻量化要求的前提下，臂体通常沿载荷传递方向逐渐变厚，在铰接区域设置加强筋或局部凸台，以承受冲击载荷下的应力集中。

　　外形与安装边界方面，轮胎外径、轮辋宽度和偏距决定了轮包空间需求，设计时必须预留防滑链、泥水飞溅以及制动散热间隙。连杆外端点不能超出轮胎内侧包络，内端点则要与副车架纵梁、车身地板保持足够距离。整车满载压缩到极限位置时，轮胎与翼子板、减振器与万向节护套、控制臂与稳定杆连杆之间都应保留安全间隙；反向伸长工况下，还要检查防尘套、制动软管和轮速传感器线束的拉伸状态。

　　该模型可用于底盘总布置检查、运动学仿真前处理、教学演示以及零部件结构评审。通过三维装配关系，工程师能够直观判断硬点设定是否合理，观察转向时轮辋与卡钳的间隙，评估悬架连杆在上下跳动中的姿态变化。对于结构设计人员而言，这类总成模型的价值不在于单一零件造型，而在于把车轮、转向、制动和悬架导向作为一个相互约束的系统来处理，从而在方案阶段提前暴露安装冲突、刚度不足和运动干涉问题。
