带凹坑燃烧室结构的内燃机活塞设计

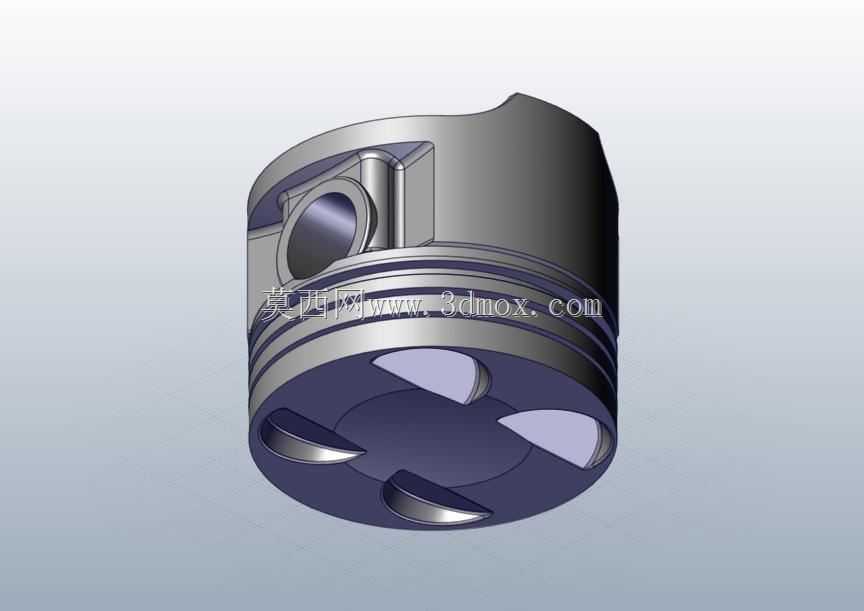

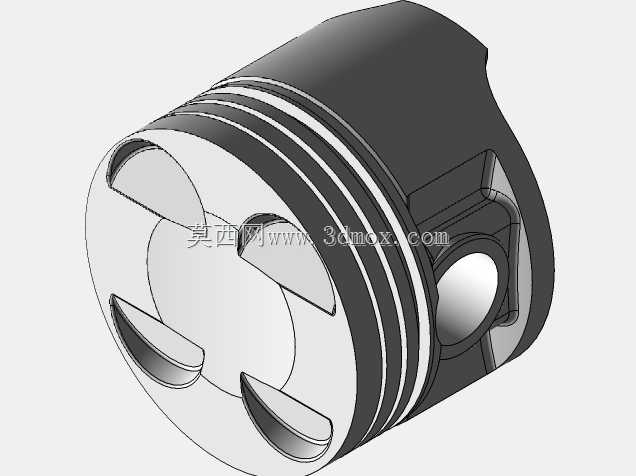

　　在往复式内燃机的核心运动组件中，活塞是直接参与做功过程的关键零件，其结构设计直接决定了缸内混合气的混合效率、燃烧充分性与整机动力输出表现。这款活塞的头部采用了四凹坑式燃烧室造型，区别于传统平顶或单凹坑活塞，四个对称分布的弧形凹坑能够在压缩行程末期，引导进气涡流形成多股定向紊流，让喷入缸内的燃油与空气在更短时间内实现充分掺混，减少局部过浓或过稀的混合气区域，既能够提升燃烧效率降低燃油消耗，也能减少不完全燃烧带来的积碳与排放物生成。活塞头部预留了多道环槽安装位，可分别装配气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱稀释机油，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。

　　活塞销孔采用了加厚凸台结构，能够分散活塞销传递的交变冲击力，避免高负荷工况下销孔位置出现应力集中导致的开裂失效，销孔与活塞内腔的过渡位置做了圆弧过渡处理，进一步降低应力集中系数。从安装边界来看，活塞的裙部采用了椭圆型线设计，在冷态下裙部横截面为椭圆形，长轴垂直于活塞销孔轴线方向，当发动机工作达到热态时，活塞销座位置的热膨胀量更大，裙部会膨胀为正圆形，保证与气缸壁之间保持均匀的配合间隙，既避免冷态敲缸，也防止热态下活塞卡滞在缸套内。这款活塞可适配小排量高速汽油机，在通用动力、小型工程机械动力、摩托车动力等场景中均可应用，其顶部的凹坑结构经过型线优化，能够适配不同的喷油提前角与进气涡流强度，在高转速工况下依然能保持稳定的混合气形成效果，减少爆震倾向。活塞的内腔做了轻量化挖除设计，在保证结构强度满足最高爆发压力要求的前提下，尽可能降低活塞自身重量，从而减少往复运动惯性力，降低曲轴连杆机构的负荷，提升发动机的最高转速上限与响应速度。
