小型圆柱螺旋弹簧缓冲减震构件

　　这类小型减震构件常见于对安装空间敏感、需要抑制小幅高频振动的机电设备与轻型工装中，例如仪器仪表安装支架、小型输送线侧挡、检测台定位模组、便携设备支撑脚等场景。其核心作用是在外部冲击或设备自身振动传入安装基体前，通过弹簧变形吸收部分动能，同时配合杆体的导向约束避免侧向偏移，使被支撑件保持相对稳定的工作姿态。

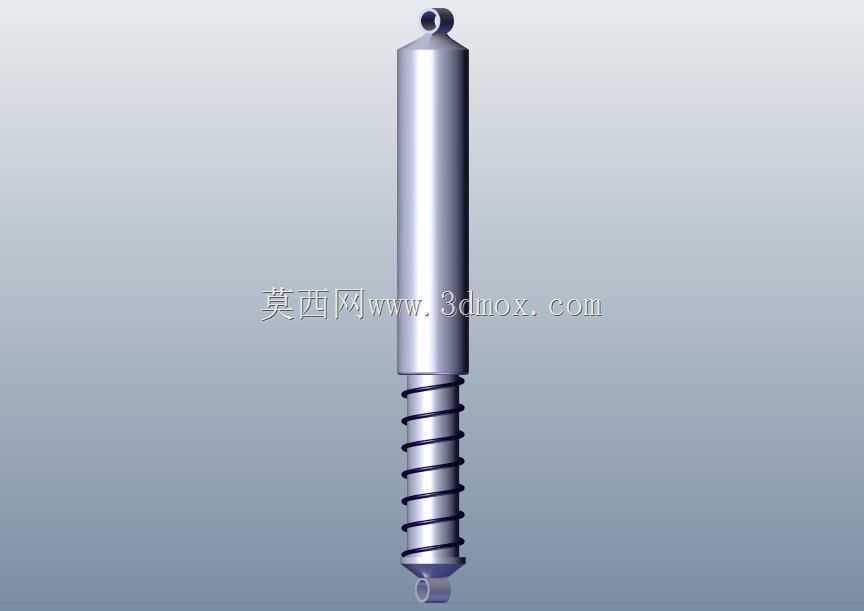

　　从结构上看，构件主体由细长导向杆、外置螺旋压缩弹簧以及端部连接结构组成。上端采用吊环式连接孔，可直接穿入销轴与支架铰接；下端为弹簧承托端，弹簧沿杆身同轴布置，受压时只能沿杆体轴向伸缩，不会出现普通自由弹簧受压侧弯、错位的问题。这种导向与弹性元件集成的方式，减少了额外导套、支座的数量，整体外轮廓接近细长圆柱，在狭窄安装腔内更容易布置。

　　设计时需要重点确认几个边界尺寸：上端吊环孔径决定销轴直径，也直接影响铰接处的承载与磨损寿命；杆体直径与弹簧内径之间要保留合理间隙，既要保证弹簧伸缩顺畅，又不能间隙过大造成弹簧与杆体撞击；弹簧外径则限定了安装孔或套筒的最小通过尺寸。总长度方向需要区分自由状态与压缩状态：自由长度用于初始安装空间校核，最大工作压缩量用于判断极限工况下是否会并圈触底，而最小压缩长度则关系到设备运行时的最低高度。

　　弹簧参数的选择要结合实际载荷与减振目标。刚度偏小，隔振效果好但支撑稳定性不足，容易出现过量下沉；刚度偏大，承载能力强但对高频振动的衰减有限。杆体表面与弹簧端面的配合处应保证平整，避免局部应力集中；上端铰接孔中心线与杆体轴线的垂直度也需要控制，否则受载时会产生附加弯矩，加速杆体与连接部位的磨损。

　　在三维建模过程中，可先建立杆体与端部吊环的整体实体，再通过螺旋线扫描生成弹簧，并按装配关系约束弹簧与上下支承面的同轴度。工程出图时应标注总长度、关键直径、吊环孔径、弹簧工作圈数及两端安装面距离，方便后续选型与装配校核。对于需要反复调整刚度的方案，还可以将弹簧参数做成可变量，通过修改丝径、中径和圈数快速对比不同承载曲线下的压缩行程，从而在结构空间和减振性能之间取得平衡。
